Van bướm gang

Van bướm gang là một dòng van công nghiệp được chế tạo với khả năng kiểm soát và điều tiết lưu lượng dòng chảy bên trong hệ thống một cách ổn định và chính xác. Với bề mặt thân van bướm được làm từ chất liệu chính là gang dẻo, một trong những loại chất liệu quen thuộc và được sử dụng phổ biến nhất hiện nay trên thị trường.

Trong bài viết này chúng ta sẽ cùng nhau đi tìm hiểu chi tiết về khái niệm van bướm là gì, cấu tạo, nguyên lý hoạt động và những đặc điểm nổi bật của dòng van bướm chất liệu bằng gang này. Mời quý vị và các bạn cùng tham khảo nhé.

Giới thiệu van bướm gang là gì

Van bướm gang là một trong những loại van công nghiệp thuộc dòng van bướm với tên thường gọi bằng tiếng anh là Butterfly Valve. Đối với dòng van bướm này hiện đang được chế tạo và sản xuất từ một chất liệu vô cùng quen thuộc đó là chất liệu gang. Với chất liệu này giúp cho van bướm có khả năng chịu lực tốt và độ bền khi lắp đặt sử dụng cao.

Hiện nay, van bướm gang đang là một trong những dòng van công nghiệp được lắp đặt và sử dụng ưa chuộng nhất trên thị trường hiện nay. Với khả năng lắp đặt vào hệ thống đường ống dưới dạng nhiều hình thức khác nhau như kẹp ( Wafer ), Lug hoặc kết nối mặt bích. Vên cạnh đó là được sử dụng đa dạng bộ điều khiển khác nhau, các bạn có thể lựa chọn sử dụng các bộ điều khiển như tay gạt, tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén.

Ngoài ra, dòng van bướm chất liệu bằng gang này còn được sản xuất với đa dạng vè mặt kích thước từ DN50 đến DN1000. Qua đó giúp cho dòng van bướm này có thể lắp đặt phủ hợp đối với hầu hết mọi hệ thống đường ống lớn nhỏ hiện nay trên thị trường.

Hình ảnh thực tế van bướm gang tại kho XNK HT Việt Nam

Để giúp các quý khách hàng có cái nhìn rõ nét và tổng quát hơn về dòng van bướm chất liệu bằng gang này. Dưới đây là hình ảnh thực tế dòng van bướm gang tại kho của Công ty XNK HT Việt Nam chúng tôi. Hình ảnh dưới đây là hình ảnh 100% được chụp từ nhân viên của Công ty XNK HT Việt Nam, nên các quý khách hàng có thể yên tâm về độ chân thực của dòng van bướm chất liệu gang này.

Thông số kỹ thuật van bướm gang

Sau đây, mời quý vị và các bạn cùng tham khảo qua các thông số kỹ thuật của dòng van bướm gang này. Qua đó giúp các quý khách hàng có thể dễ dàng xác định được dòng van bướm này có đủ điều kiện để hoạt động và làm việc trong hệ thống của mình hay là không.

• Kích thước: DN50 – DN1000.
• Chất liệu sản xuất: Gang.
• Chất liệu trục van: Thép không gỉ.
• Chất liệu cánh van: Gang, inox.
• Gioăng làm kín: Cao su EPDM.
• Phương thức vận hành: Tay gạt, tay quay, điều khiển khí nén, điều khiển điện.
• Kiểu lắp đặt: Wafer, Lug, Mặt bích.
• Tiêu chuẩn mặt bích: JIS, ANSI, BS, DIN.
• Nhiệt độ làm việc: Max 180 độ C.
• Áp lực làm việc: PN10, PN16.
• Môi trường làm việc: Nước sạch, nước thải, xi măng, xăng dầu,…
• Thương hiệu sản xuất: Samwoo, AUT, Wonil,…
• Xuất xứ: Hàn Quốc, Đài Loan, Malaysia,….
• Bảo hành: 12 tháng.

Chất liệu gang có những đặc điểm nổi bật gì

Gang là một trong những loại chất liệu được sử dụng phổ biến nhất trên thị trường hiện nay. Không chỉ mình sản phẩm van bướm hay các dòng van công nghiệp nói chung mà các sản phẩm từ chất liệu này cũng được sử dụng rất đa dạng trên thị trường. Để trở thành một chất liệu được sử dụng phổ biến như vậy, gang có những đặc điểm nổi bật được kể đến như:

• Gang được biết đến với độ bền vượt trội, có khả năng chịu được áp lực, va đập, và tải trọng nặng mà ít chất liệu nào khác có thể đạt được. Do đó, gang thường được sử dụng trong việc xây dựng cầu, công trình hầm, đường ống, và các bộ phận máy móc chịu lực.
• Có khả năng chống ăn mòn tốt, đặc biệt là khi tiếp xúc với nước. Nó có thể chịu được các điều kiện môi trường khắc nghiệt, bao gồm cả môi trường nước biển và hóa chất.
• Có khả năng chịu nhiệt tốt, điều này khiến nó dễ dàng để gia công thành các hình dạng phức tạp và kích thước đa dạng.
• Gang có thể được đúc vào các khuôn mẫu để tạo ra các chi tiết có độ chính xác cao và đáp ứng yêu cầu kỹ thuật cụ thể.
• Bằng cách thay đổi thành phần hợp kim, các tính chất của gang như độ cứng, độ nổi, khả năng chống va đập, và khả năng chịu nhiệt có thể được tùy chỉnh để phù hợp với nhu cầu cụ thể.
• Đây là một trong những chất liệu xây dựng và gia công phổ biến với giá thành tương đối thấp so với nhiều vật liệu khác, chẳng hạn như thép không gỉ hay nhôm.

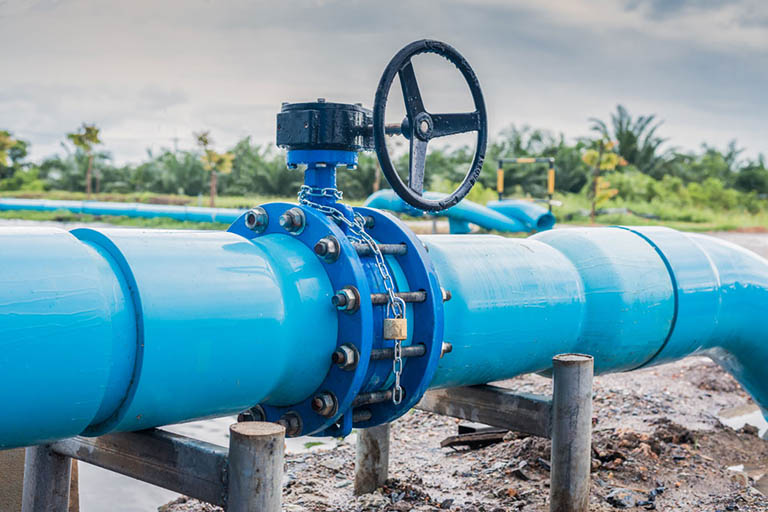

Van bướm gang hiện đang được lắp đặt sử dụng ở đâu trên thị trường

Đây là một loại van rất phổ biến và được sử dụng rộng rãi trên thị trường. Van bướm gang có thể được tìm thấy trong nhiều ngành công nghiệp và ứng dụng khác nhau, bao gồm:

• Được sử dụng để điều chỉnh dòng chảy nước trong hệ thống cấp nước và xử lý nước ở các nhà máy, các khu công nghiệp, khu đô thị,…
• Được sử dụng trong các nhà máy xử lý và xử lý chất thải để kiểm soát dòng chảy và quá trình xử lý.
• Sử dụng trong ngành dầu khí để kiểm soát và điều chỉnh dòng chảy của các chất lỏng, khí và hơi trong các hệ thống ống dẫn, nhà máy và thiết bị.
• Được sử dụng trong hệ thống điều hoà không khí và hệ thống HVAC để kiểm soát lưu lượng không khí và nhiệt độ.
• Được lắp đặt sử dụng sử dụng trong các ngành công nghiệp khác nhau như sản xuất thép, công nghiệp hóa chất, chế biến thực phẩm, và nhiều ứng dụng khác.
• Các hệ thống xi măng, hệ thống xăng dầu hiện nay cũng đang lắp đặt và sử dụng dòng van bướm gang này.

Các bộ phận cấu tạo và nguyên lý hoạt động của van bướm gang

Tiếp theo, chúng tôi xin mời quý vị và các bạn cùng tham khảo qua các bộ phận cấu tạo và nguyên lý hoạt động của van bướm gang. Qua đó giúp quý vị và các bạn có cái nhìn tổng quát hơn về dòng van bướm được làm từ chất liệu gang này.

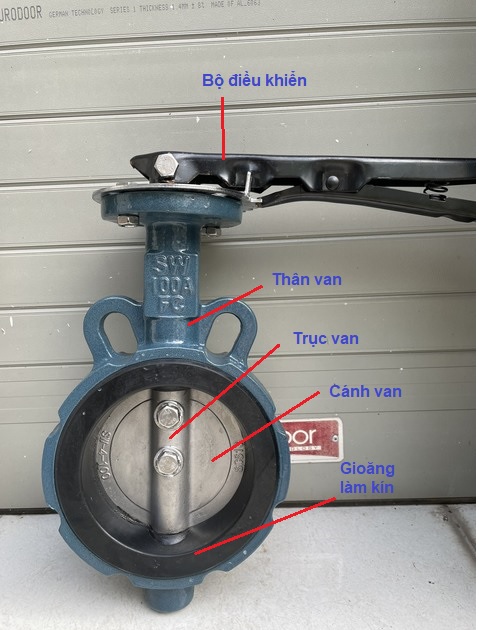

Các bộ phận cấu tạo của van bướm gang là gì

Về cấu tạo thì đối với dòng van bướm gang này hiện nay đang được chế tạo từ 5 bộ phận chính bao gồm: Bộ điều khiển, thân van, trục van, cánh van và gioăng làm kín. Để hiểu rõ hơn, các bạn có thể tham khảo qua hình ảnh cấu tạo van bướm gang ngay dưới đây.

Đối với từng bộ phận của dòng van bướm này được chế tạo với những đặc điểm, chức năng và nhiệm vụ làm việc khác nhau. Mời quý vị và các bạn cùng tìm hiểu ngay sau đây để hiểu rõ hơn về chi tiết từng bộ phận cấu tạo của dòng van bướm chất liệu gang này nhé.

• Bộ điều khiển: Đây là bộ phận thông thường sẽ được đặt ở trên cùng của van bướm và có nhiệm vụ nhận toàn bộ lực điều khiển từ người vận hành và truyền đến thân van bướm. Hiện nay, chúng ta có thể lựa chọn sử dụng đa dạng bộ điều khiển van bướm khác nhau như tay gạt, tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén.
• Thân van: Đây là bộ phận hiện đang được chế tạo từ chất liệu chính đó là gang, có khả năng đảm bảo được cánh van có thể hoạt động ổn định dưới các tác động từ môi trường bên ngoài. Ngoài ra, thân van còn là bộ phận giúp cho người vận hành có thể lựa chọn chính xác được kích thước của van bướm sao cho khớp với kích thước của đường ống cần lắp đặt.
• Trục van: Đây là bộ phận được thiết kế dưới dạng trục tròn với chức năng chính đó là giúp liên kết cố định giữa cánh van với bộ điều khiển. Nhiệm vụ chính của trục van là nhận toàn bộ lực điều khiển từ bộ điều khiển sau đó truyền đến bộ phận cánh van giúp cánh van xoay chuyển đóng mở theo yêu cầu.
• Cánh van: Đây là bộ phận được chế tạo với nhiệm vụ chính đó là đóng mở giúp cho phép dòng chảy có thể đi qua một cách dễ dàng hoặc ngăn chặn toàn bộ dòng lưu chất tại điểm lắp đặt van. Hiện nay cánh van đang được thiết kế dưới dạng tròn dẹp và được nằm gọn ở bên trong lòng của thân van bướm.
• Gioăng làm kín: Đây là bộ phận được chế tạo với chức năng chính đó là giúp làm kín tuyệt đối các chi tiết ở bên trong van bướm và tiếp điểm kết nối giữa van bướm với hệ thống đường ống. Hiện nay, các gioăng làm kín được thiết kế cho dòng van bướm gang này đều là các loại gioăng có chất liệu cao su EPDM.

Nguyên lý hoạt động của van bướm gang là gì

Van bướm gang là dòng van công nghiệp có nguyên lý hoạt động dựa trên quá trình xoay chuyển các góc độ của cánh van từ 0 đến 90 độ và ngược lại. Tùy vào từng nhu cầu sử dụng của người vận hành mà cánh van xoay chuyển với các góc độ hoạt động đóng mở khác nhau. Cụ thể như sau:

Khi chúng ta tác động một lực chuyển động lên bộ điều khiển thì lúc này lực tác động lên bộ điều khiển sẽ được truyền đến bộ phận trục van. Khi trục van nhận được lực tác động sinh ra từ bộ điều khiển này, có sẽ ngay lập tức truyền lực đó xuống cánh van.

Khi cánh van nhận được lực này, nó sẽ xoay chuyển với các góc độ khác nhau trong phạm vi 0 – 90 độ. Khi cánh van xoay chuyển sẽ tạo ra một khoảng trống vừa đủ để dòng lưu chất bên trong hệ thống có thể đi qua một cách dế dàng hoặc ngăn chặn toàn bộ dòng lưu chất tại điểm lắp đặt van bướm gang.

Các loại van bướm gang được sử dụng phổ biến hiện nay

Hiện nay, van bướm gang đang là một trong những dòng van bướm được lắp đặt và sử dụng ổn định trong nhiều hệ thống với nhiều điều kiện làm việc khác nhau. Để có thể lắp đặt và sử dụng trong nhiều hệ thống hệ thống như vậy thì dòng van này cần được chế tạo và sản xuất ra với những loại van khác nhau.

Các bạn có thể tham khảo qua một số dòng van bướm gang hiện đang được lắp đặt và sử dụng phổ biến trên thi trường ngay dưới đây. Qua đó, các bạn có thể xác định được rõ loại van bướm gang mà các bạn cho là phù hợp nhất đối với hệ thống đường ống của mình.

Van bướm gang tay gạt

Là dòng van bướm gang được sử dụng bộ tay gạt để điều khiển quá trình hoạt động của cánh van bằng cách gạt tay gạt để đóng mở. Đối với dòng van này, tay gạt được gắn trực tiếp lên trục van, khi đó việc chúng ta dịch chuyển tay gạt sẽ làm cho cánh van chuyển động ngay tại thời điểm mà chúng ta tác động.

Do đó, đối với dòng van bướm tay gạt gang này chúng ta chỉ có thể dễ dàng điều khiển đóng mở van đối với những loại van bướm gang có kích thước nhỏ đến vừa. Bời vì tay gạt được kết nối trực tiếp với cánh van nên chúng ta điều khiển tay gạt cũng giống như chúng ta dùng cờ lê và xoay chuyển trực tiếp lên trục van. Điều này sẽ gây tiêu tốn rất nhiều thể lực cho người vận hành mỗi khi thực hiện quá trình đóng mở van.

Van bướm gang tay quay

Là dòng van bướm gang được sử dụng vô lăng ( tay quay ) để điều khiển các quá trình hoạt động xoay chuyển của cánh van. Đối với dòng van này thường được bổ sung thêm một bộ hộp số với các bánh răng trợ lực được thiết kế lắp đặt bên trong nó.

Nhờ vào các bánh răng trợ lực này giúp cho quá trình thực hiện đóng mở van bướm gang trở nên dễ dàng và thuận tiện mà không gây tiêu tốn quá nhiều sức lực của người vận hành. Tuy nhiên, dòng van bướm tay quay gang này lại có một nhược điểm duy nhất đó là thời gian thực hiện đóng mở van diễn ra chậm hơn so với tay gạt do các bánh răng được thiết lế liên kết với nhau.

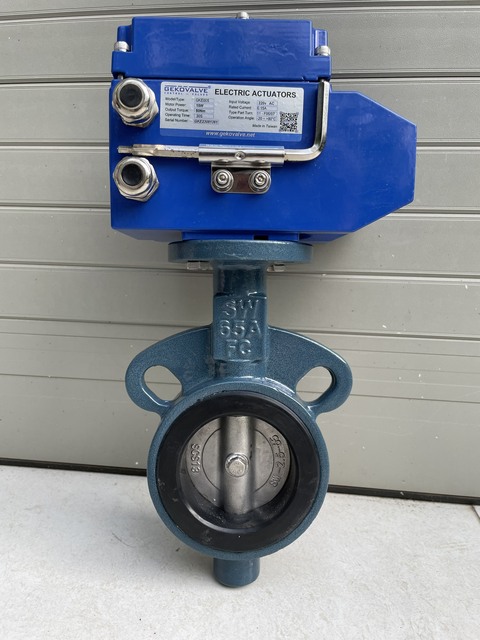

Van bướm gang điều khiển điện

Là dòng van bướm gang được thay thế toàn bộ các dạng điều khiển bằng cơ thông thường như tay gạt, tay quay bằng một bộ điều khiển tự động hóa đó là bộ điều khiển tay gạt. Đối với dòng van này, bộ điều khiển điện được sử dụng để điều khiển đóng mở van bướm gang hiện nay đang được chế tạo và sản xuất với đa dạng model cũng như nguồn điện áp cung cấp khác nhau.

Ngoài ra, với việc sử dụng bộ điện để điều khiển các quá trình đóng mở van như vậy sẽ đem lại lợi ích rất nhiều cho hệ thống cũng như lợi ích đến trực tiếp người vận hành. Các lợi ích mà dòng van bướm gang điều khiển điện đem lại không chỉ đơn thuần là khả năng tự động hóa mà nó còn giúp người vận hành có thể điều khiển một lúc hiều van bướm gang ở nhiều vị trí khác nhau. Qua đó giúp nâng cao hiệu suất cũng như năng suất làm việc của hệ thống lên một bậc cao mới.

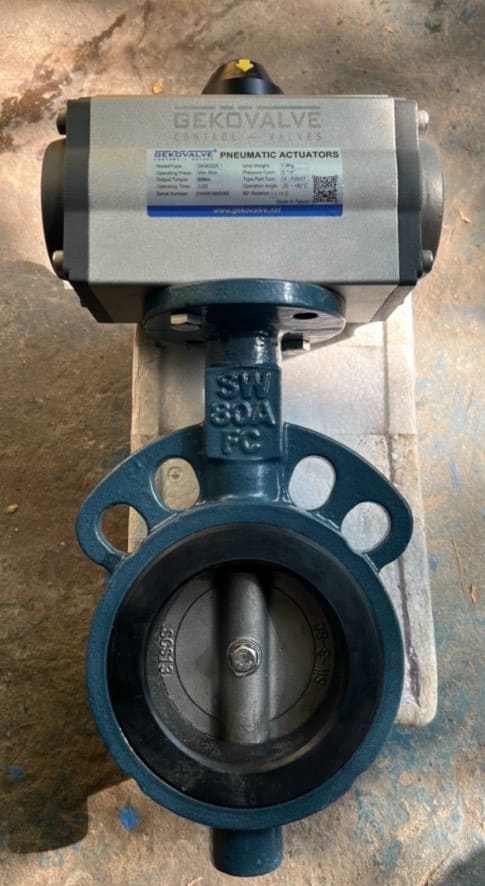

Van bướm gang điều khiển khí nén

Là dòng van bướm gang được sử dụng bộ điều khiển khí nén để thực hiện các quá trình điều khiển đóng mở của van bướm. Đây cũng là một giải pháp cho vấn đề điều khiển tự động hóa van công nghiệp mà các quý khách hàng có thể quan tâm đến.

Với khả năng đóng mở hoàn toàn phụ thuộc vào quá trình cung cấp khí nén vào bộ điều khiển của van bướm giúp cho người vận hành có thể dễ dàng đóng mở van mà không tốn một lực tác động nào. Đặc biệt đối với dòng van bướm gang điều khiến khí nén này còn có thời gian đóng mở nhanh chóng giúp van phù hợp lắp đặt trong những hệ thống có yêu cầu về độ đóng ngắt dòng chảy nhanh.

>>> Xem thêm: Van bướm thân gang cánh inox.

Lựa chọn van bướm gang cần nên lưu ý những gì

Để lựa chọn được một dòng van bướm gang phù hợp có thể đáp ứng được với các điều kiện hoạt động, làm việc cùng với nhu cầu sử dụng của người vận hành thì chúng ta cần nên chú ý rất nhiều. Bời vì việc lựa chọn chính xác được dòng van phù hợp không chỉ giúp van có thể hoạt động ổn định trong hệ thống lắp đặt đó mà còn ảnh hưởng trực tiếp đến hệ thông lắp đặt van.

Chình vì thế, nhằm giúp các quý khách hàng có thể lựa chọn được một dòng van bướm phù hợp, mời các quý khách hàng cùng tham khảo qua một số lưu ý khi lựa chọn van bướm gang ngay dưới đây:

• Lựa chọn van bướm gang sao cho kích thước của van phải đồng nhất với kích thước của đường ống cần lắp đặt.
• Cần xác định rõ được nhu cầu sử dụng và vị trí lắp đặt van ở đâu để có thể lựa chọn bộ điều khiển phù hợp cho dòng van bướm chất liệu gang này.
• Là dòng van bướm có thể lắp đặt vào hệ thống đường ống với 3 kiểu khác nhau như Wafer, Lug hoặc mặt bích. Do đó, chúng ta cần lựa chọn chính xác được kiểu lắp đặt van bướm vào hệ thống đường ống sao cho quá trình thực hiện lắp đặt được diễn ra một cách thuận lợi nhất.
• Lựa chọn địa điểm cung cấp van uy tín nhằm có thể đảm bảo được chất lượng, nguồn gốc xuất xứ cùng với giá thành cung cấp van sao cho hợp lý nhất.

Lưu ý khi sử dụng van bướm gang là gì

Để hệ thống có thể hoạt động ổn định trong thời gian dài thì van bướm gang được lắp đặt vào hệ thống phải có tuổi thọ cao. Để van bướm chất liệu bằng gang này có thể  hoạt động với tuổi thọ cao thì chúng ta cần nên chú ý rất nhiều về khâu sử dụng van bướm sao cho đúng kỹ thuật.

Để giúp các bạn có thể sử dụng được dòng van này một cách đúng kỹ thuật nhất, mời các bạn cùng tham khảo qua một số lưu ý khi sử dụng van bướm gang ngay dưới đây nhé.

1. Hãy đảm bảo rằng áp suất trong hệ thống không vượt quá giới hạn của van, bởi vì khi vượt quá áp suất làm việc có thể dẫn đến hỏng hóc hoặc rò rỉ.
2. Đảm bảo rằng van được lắp đặt đúng vị trí trong hệ thống nhằm giúp van có thể hoạt động và làm việc một cách chính xác. Cần đọc kỹ hướng dẫn lắp đặt và tuân thủ các quy định về vị trí và hướng lắp đặt của nhà sản xuất.
3. Van bướm gang cần được bảo trì định kỳ để đảm bảo hoạt động trơn tru và giảm ma sát. Bôi trơn van theo hướng dẫn của nhà sản xuất để tránh sự cố và kéo dài tuổi thọ của van.
4. Đảm bảo rằng van bướm gang được kín nước hoàn toàn khi đóng. Kiểm tra kỹ càng để tránh rò rỉ nước qua van, điều này có thể gây mất hiệu suất và gây hao hụt năng lượng.
5. Thực hiện kiểm tra định kỳ để phát hiện sớm bất kỳ dấu hiệu hỏng hóc nào. Kiểm tra cơ chế hoạt động, rò rỉ, ăn mòn hoặc bất kỳ hỏng hóc nào khác và thay thế hoặc sửa chữa khi cần thiết.
6. Đọc và tuân thủ các hướng dẫn sử dụng và an toàn của nhà sản xuất. Điều này đảm bảo an toàn trong quá trình sử dụng van bướm gang và giúp duy trì hiệu suất tối ưu.
