Van bướm inox

Dòng van bướm chính là một trong những dòng van công nghiệp hiện đang được sử dụng nhiều nhất trong các hệ thống đóng mở dòng chảy. Còn có tên tiếng anh là butterfly valve, chúng được chế tạo ra từ rất nhiều chất liệu khác nhau.

Như inox, thép, gang, hay là nhựa,… và đầy đủ các kích thước van đa dạng. Để có thể hiểu rõ hơn về dòng sản phẩm này, chúng ta hãy cùng đi tìm hiểu về dòng van bướm inox nhé.

I. Van bướm inox

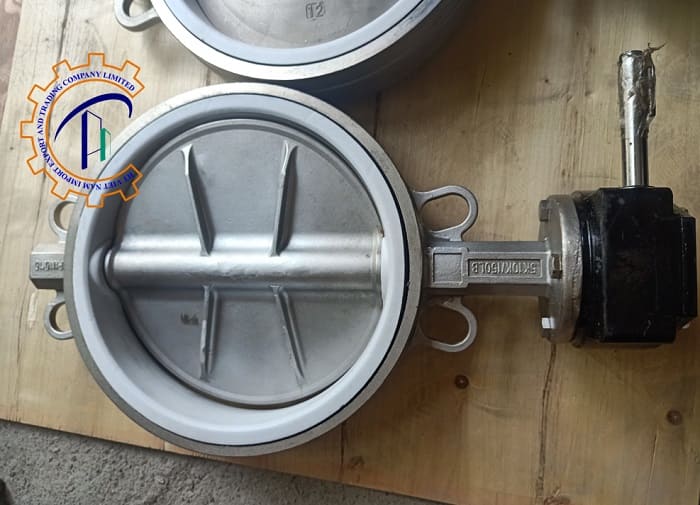

Van bướm inox là dòng van bướm được đúc nguyên khối từ dòng chất liệu inox cao cấp 304, 316. Dòng chất liệu này sẽ cho phép van làm việc được ở đa dạng các môi trường khác nhau.

Bởi dòng chất liệu inox luôn mang theo một đặc điểm độ bền cao, và khả năng không bị oxi hóa ăn mòn. Đã giúp cho tuổi thọ của van bướm được lâu dài, và ứng dụng van đa dạng hơn.

Mang các kích thước từ DN50 – DN600, dòng van bướm có thiết kế đóng mở van 1 góc 0 – 90 độ. Van có thể sử dụng các bộ điều khiển như tay gạt, tay quay, hoặc là lắp đặt bộ điều khiển điện, khí nén.

Có xuất xứ tại các nước công nghiệp lớn như Đài Loan – Hàn Quốc, van bướm inox có các mẫu mã đa dạng khác nhau. Tuy nhiên chúng đều có chung một số đặc điểm như bề mặt sáng bóng, không ma sát. Hay độ bền cao và khả năng chịu nhiệt độ lớn, cùng với cấu tạo chi tiết gồm những thành phần sau.

Cấu tạo van bướm inox

Dòng van bướm inox cũng mang các cấu tạo giống như các dòng van bướm thông thường khác. Chúng cũng mang cấu tạo từ các chi tiết thân van ghép nối với nhau.

Ở dòng van bướm inox, có một đặc điểm là toàn bộ nguyên vật liệu đều được đúc nguyên khối từ inox cao cấp. Riêng vòng gioăng làm kín, có thể làm từ cao su hoặc Teflon.

– Thân van + cánh van + trục van: được đúc từ chất liệu inox, làm việc được ở các môi trường < 220ºC và áp lực 25 kgf/cm3

– Gioăng cao su: có hai loại gioăng, một là các vòng gioăng làm kín ngay cạnh trục và bộ điều khiển. Và hai là vòng đệm lớn lắp giữa thân van và cánh van. Cả hai loại này đều cho phép gia tăng độ kín khít cho van bướm inox

Nguyên lý hoạt động

Việc đóng mở van bằng việc sử dụng bộ điều khiển thường rất dễ dàng. Khi chúng ta tác động lực lên bộ điều khiển sẽ giúp cho van hoạt động.

Đối với các van bướm tay quay inox hay tay gạt inox thì sử dụng cách quay vô lăng và tay gạt. Cánh van đang ở vị trí đóng là góc 0 độ sẽ được từ từ mở ra.

Và khi cánh van ở vị trí vuông góc, là 90 độ thì van được mở hoàn toàn. Ngược lại, khi bạn sử dụng bộ điều khiển theo chiều ngược lại với chiều mở van, thì van bướm sẽ dần dần khép cánh van lại.

Lúc đó chúng sẽ ngắt chiều dòng chảy, và nằm song song thân van. Cánh van lại trở về với góc quay 0 độ, van đóng hoàn toàn.

Bảng chất liệu các chi tiết van

STT	Các bộ phận	Chất liệu
1	Thân van	Inox 304, inox 316
2	Cánh van	CF8, CF8M
3	Trục van	Thép không gỉ, inox
4	Gioăng làm kín	Cao su teflon, PTFE

>>>Xem thêm: Van bướm nhựa tay quay.

II. Các ưu điểm của van bướm inox

– Van mang theo các đặc điểm như độ bền cao gấp 4 – 5 lần so với các dòng chất liệu thông thường khác

– Các kích thước đa dạng, từ 2″ – 24″ sẽ tạo ra nhiều sự lựa chọn hơn cho người tiêu dùng.

– Với khả năng chống ăn mòn và không gây ra các phản ứng oxi hóa với dòng chảy. Sẽ hỗ trợ cho van bướm inox hoạt động được ổn định hơn trong đa dạng các môi trường.

– Bộ phận điều khiển có thể tháo ra và thay thế lẫn nhau trong quá trình sử dụng. Và chúng có thể làm việc một cách an toàn.

– Thiết kế gioăng cao su cho phép van có thể làm việc được ở các môi trường có nhiệt độ lên đến 220ºC

– Ngoài ra van bướm inox còn giúp tiết kiệm được diện tích lắp đặt, tạo không gian rộng cho hệ thống.

Bảng thông số định mức

Bảng thông số định mức làm việc của van bướm inox
Chất liệu	Áp lực MPA	Nhiệt độ làm việc	Môi trường làm việc
Max	Làm việc
Inox	1.6	1.0 – 1.6	< 220ºC	Nước, dầu, hóa chất

III. Các dòng van bướm inox

Do dòng van bướm mang chất liệu inox có nhiều hình dáng và chủng loại khác nhau. Cùng với đó là bộ điều khiển đa dạng và có thể thay đổi.

Trước khi hiểu rõ được lý do vì sao van bướm inox lại có thể được phép sử dụng ở trong các ứng dụng này. Thì chúng ta hãy cùng tham khảo sơ qua các thông tin sơ bộ của từng loại van bướm inox lắp đặt bộ điều khiển khác nhau.

1. Van bướm inox điều khiển cơ học

Đây là dòng van bướm được đóng mở bằng cơ tay, bằng cách vận hành sức lực của cơ thể để giúp van được vận hành. Đối với dòng van bướm inox này, thì chúng đều có một lợi thế.

Là có thể điều chỉnh góc mở ra của cánh van theo ý thích người sử dụng. Việc sử dụng van bướm tay quay hay van bướm tay gạt inox đều sẽ được lắp đặt ở trong các hệ thống thường mở.

Hoặc các hệ thống càn điều tiết dòng chảy. Van bướm tay quay inox và van bướm tay gạt inox có giá thành rẻ hơn so với loại van điều khiển. Và các kích thước cũng nhỏ hơn so với dòng van bướm inox điều khiển.

	Van bướm tay quay inoxKích thước: Dn50 – Dn400 Body: inox 304 – 316 Áp suất môi trường 10 – 25 kgf/cm2 Nhiệt độ: 0 – 220 độ C Xuất xứ: Đài Loan – Hàn Quốc Cánh van: CF8 / CF8M Màu van: màu trắng Môi trường làm việc: nước, hóa chất, khí, hơi Hàng nhập khẩu Chế độ bảo hành: 12 tháng
	Van bướm tay gạt inoxKích cỡ: DN50 – DN200 Vật liêu: Toàn thân inox 304, 316. Áp lực: PN10, PN16 Nhiệt độ: 0 – 220 độ C Tiêu chuẩn kết nối: đa mặt bích. Gioăng làm kín: EPDM, PTFE Môi trường làm việc: Nước, khí, Gas, dầu, hóa chất… Xuất sứ: Hàn Quốc, Đài Loan Tình trạng: Hàng sẵn Chế độ bảo hành: 12 tháng

2. Van bướm inox điều khiển điện

Đây là dòng van bướm có thân là phần van bướm inox và lắp với bộ điều khiển điện. Sử dụng nguồn điện 2 pha, dòng 24v, 220v, hay 360V để cấp vào trong van.

Lúc này, các bánh răng của bộ monent truyền động sẽ hoạt động. Chúng biến đổi điện năng thành động năng và giúp cho cánh van đóng mở. Hiện nay trên thị trường đang có một số loại bộ điều khiển điện đang được người tiêu dùng ưa chuộng.

Như bộ điều khiển điện Geko – Đài Loan, bộ điện Haitima, Kosaplus, hay là bộ điện KBValve – Hàn Quốc. Mỗi loại bộ điện tuy xuất xứ từ các hãng khác nhau. Nhưng nhìn chung đều có cấu tạo và cách vận hành giống nhau.

Bằng cách sử dụng nguồn điện để giúp điều hành van vận hành dễ dàng. Van bướm inox điều khiển điện sẽ cho phép van có thể làm việc được ở ngay các vị trí xa nhất. Hoặc với các van có kích thước to mà chúng ta không thể dùng sức để đóng mở được.

Sơ đồ mạch điện

– Dây 2 là dây cố định và bắt buộc phải có. Nối dây 2 với từng số sẽ được:

– Dây 3 là mở van bướm

– Dây 4 là đóng van

– Dây 5, 6 là báo đèn mở và đóng về bộ tuyến tính, bộ ON/OFF

– Dây 7, 8,9 là báo tín hiệu về bộ điều khiển.

3. Van bướm inox điều khiển khí nén

Đây là dòng van bướm inox được sử dụng rộng rãi trong các hệ thống môi trường có nhiệt độ cao đến hóa chất loãng. Từ các khu công nghiệp đến các tòa nhà chung cư, nhà máy nhỏ lẻ đều có thể lắp đặt.

Ở bất kỳ một môi trường làm việc nào, như nước, khí nén, hoặc thậm chi là hóa chất ăn mòn đều có thể sử dụng. Đặc điểm nổi bật của dòng van bướm inox khí nén này là thao tác đóng mở nhanh gọn, chỉ mất 1 – 2 giây.

Áp lực khí nén được sử dụng để cấp vào là từ 3 – 8 bar, và có thể đóng mở bất kỳ loại van mang kích thước lớn bé nào.Van bướm inox điều khiển khí nén cũng được sử dụng tương tự như các dòng van bướm nhựa điều khiển khí nén.

Đó là sử dụng cách cấp khí vào hệ thống để làm piston hoạt động, lúc này chúng sẽ thúc đẩy lượng năng thành động nặng. Và nhờ đó mà van được đóng mở một cách dễ dàng. Các bộ điều khiển khí nén cũng cho phép người sử dụng vận hành van ở các vị trí xa, và thông qua bộ điều khiển ở tủ điều khiển.

Nhờ vào điều này, mà việc sử dụng ở các môi trường trên cao, hoặc các môi trường đóng mở đột ngột vẫn có thể làm việc tốt.

Dãi thông số van bướm

– Van bướm inox điều khiển khí nén đóng mở nhanh, chỉ mất từ 1 – 2 giây để đóng mở van

– Bề mặt van trơn bóng dầy dặn từ 2.5 – 3 cm

– Nhiệt độ làm việc ở mức 220ºC và áp suất dao động 1.0 – 2.5 MPa

– Áp suất đóng mở khi cấp khí vào là từ 3 – 8 bar, và có thể lắp đặt được ở các hệ thống ở xa.

IV. Môi trường làm việc của van bướm inox

Được chế tạo từ chất liệu inox 304, inox 316 cao cấp. Mỗi loại đều sẽ mang theo một môi trường làm việc đa dạng.

Bởi vì bề mặt của dòng chất liệu inox hầu như không phản ứng với bất kỳ dòng môi trường nào. Mặt khác chúng lại có bề dày và độ bền cao, khi tiếp xúc với các áp lực lớn như 2.5 MPA cũng không gây ra hư hại van.

Phân loại theo chất liệu inox

– Đối với thân van được làm từ chất liệu 304 cao cấp, gioăng làm từ nhựa teflon. Van bướm inox đều có thể ứng dụng khá rộng rãi. Từ các môi trường nhiệt độ cao đến hóa chất loãng, hay là từ các nhà máy đến khu dân cư đều có thể xuất hiện.

– Còn dòng chất liệu inox 316, van còn có thể ứng dụng được cả trong các môi trường vi sinh. Các môi trường thực phẩm sạch, ăn mòn, dược phẩm, mỹ phẩm, bia rượu, nước giải khát. Ngoài ra van bướm inox 316 còn có thể ứng dụng được ở trong các hệ thống đóng tàu.

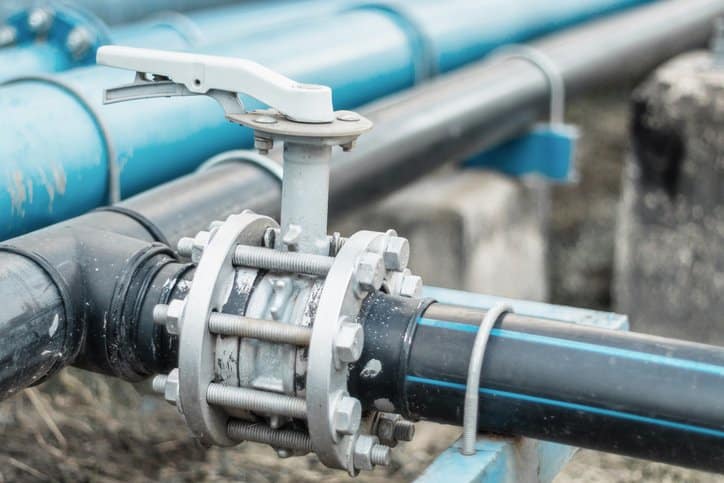

Các hệ thống lắp đặt van bướm inox

– Van bướm mang chất liệu inox cao cấp SUS 304, SUS316 đều có thể lắp đặt được ở các hệ thống cấp thoát nước, hệ thống nước sinh hoạt, nước thải.

– Một số đường ống chế biến thực phẩm sạch, thực phẩm vi sinh, sản xuất bia rượu, nước giải khát, nước có gas. Hoặc sản xuất mỹ phẩm, dược phẩm, thực phẩm chức năng

– Lắp đặt thay thế được các dòng van bướm silo, van bướm VFS. Lắp đặt ngay bên dưới các phễu chứa, bệ chứa bồn chứa, hopper silo

– Một số nhà máy làm giấy, sản xuất giấy cũng có xuất hiện van bướm inox, các hệ thống sử dụng chất tẩy rửa mạnh.

– Các hệ thống lọc hóa dầu, cấp thoát khí, dẫn chuyền xăng dầu, khí gas,..

– Van bướm inox còn xuất hiện ở các tòa nhà trung cư, ở các tháp làm mát, ở hệ thống lò hơi, khí đốt

– Hoặc sử dụng cho các hệ thống hóa chất ăn mòn như sản xuất các nước tẩy rửa vệ sinh, sút ăn da, muối kết tủa,..

– Sau cùng là van bướm với dòng chất liệu inox này có thể ứng dụng cho các hệ thống tàu thuyền lớn trên biển, bởi khả năng không phản ứng với nước biển.

Lưu ý: không sử dụng van bướm inox ở trong các hệ thống axit thơm, để bảo vệ gioăng và vòng đệm được lâu dài

V. Cách lắp đặt và sử dụng van bướm inox

Chúng ta có một số bước lắp đặt van bướm mang chất liệu inox. Điều này sẽ hỗ trợ cho quý khách hàng việc lắp đặt đơn giản và thuận lợi hơn.

Thêm vào đó là giúp cho khách hàng chưa từng sử dụng van bướm nắm thêm được cách lắp đặt bảo hành van dễ dàng hơn.

Lưu ý khi lắp đặt van

– Khi lựa chọn van bướm, cần lưu ý chọn mua van đúng kích thước với kích thước đường ống

– Nên lắp van thuận chiều để van dễ dàng làm việc và bảo hành

– Tuy dòng chất liệu inox mang nhiều ưu điểm nổi trội, nhưng giá thành của van cao hơn so với các dòng như gang, nhựa, thép. Nên lựa chọn các loại chất liệu khác nếu như phù hợp với môi trường để giảm chi phí sử dụng hàng.

– Có thể sử dụng thêm các bộ báo tín hiệu ON/OFF hoặc đóng mở tuyến tính ở các bộ điều khiển điện và khí nén.

Lắp đặt van bướm inox – Lắp mới

 – Trước khi lắp nên để van bướm inox ở trạng thái đóng hoàn toàn

– Đo các khoảng cách giữa 2 đoạn cần nối trên đường ống

– Sau đó cố định van bướm tạm thời với mặt bích bằng bulong

– Cắt thêm 1 đoạn ống vừa phải để nối vào 1 mặt còn lại của mặt bích.

– Đo cả 3 chi tiết mặt bích, đoạn ống nối và van bướm cho vừa khít với khoảng cách trên hệ thống nối.

– Tháo van ra và sử dụng mối hàn để hàn mặt bích và đoạn ống vừa cắt vào hệ thống.

– Khi mối hàn hạ nhiệt độ xuống thì chúng ta lắp lại van bướm vào giữa 2 mặt bích

– Thêm các bulong và xiết chặt. Và đóng mở thử van, đảm bảo van được lắp khít.

Lắp van bướm – thay thế

 – Nới ống, tháo van cũ ra, và làm sạch sẽ đoạn đường ống cùng chỗ nối

– Xác định khoảng cách giữa hai mặt bích trên đường ống. Nên để khoảng cách này lớn hơn chiều dài của van là 1 đến 2 cm để có thể đưa van vào dễ dàng.

– Chèn ít nhất hai bulong để giữa van bướm và mặt bích được cố định tạm thời.

– Đóng mở thử van bướm chất liệu inox sao cho đĩa van không bị lệch ra ngoài. Nếu không, thì khi hoạt động cánh van sẽ va vào mặt bích

– Đặt van vào giữa hai mặt bích và lắp các bulong vào các lỗ còn lại trên mặt bích.

– Điều chỉnh van sao cho cân đối nhất có thể, và xiết chặt các bulong.

– Thử vận hành van một cách nhẹ nhàng để kiểm tra lại lần cuối.

– Mở van bướm hoàn toàn và xiết lại ốc và bulong lần cuối.
