Van bướm nhựa PVC hershey

Được xuất khẩu trực tiếp từ Đài Loan, là một trong các hãng van công nghiệp nổi tiếng. Đây là hãng chuyên cung cấp các dòng van nhựa như van bi nhựa hershey, van 1 chiều hershey.

Van bướm nhựa PVC hershey cũng là một loại van hiện đang được làm chủ trên thị trường Việt Nam. Van bướm nhựa Hershey PVC là dòng van được làm từ chất liệu nhựa tổng hợp PVC.

Dòng nhựa này được cải tiến làm ra nhờ quá trình trộn các chất phụ gia lại với nhau. Van nhựa PVC hershey có độ dẻo và đàn hồi vừa phải, đặc biệt bề mặt van rất nhẵn bóng. Chúng không gây ra độ ma sát cho dòng chảy và không bị oxi hóa với dòng chảy.

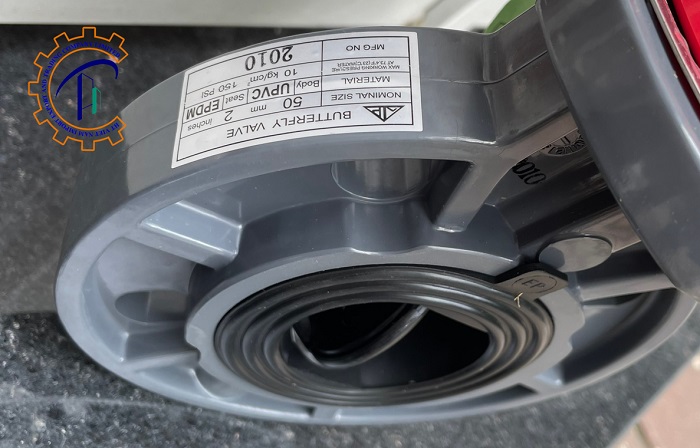

I. Cấu tạo chính của van bướm nhựa PVC hershey

Van bướm có cấu tạo tương tự như các loại van bướm khác, gồm 5 phần chi tiết liên kết với nhau.

– Thân van: được đúc nguyên khối từ nhựa tổng hợp PVC và có thiết kế dạng water. Trên thân van có đục các lỗ để có thể kết nối với đường ống bằng các bulong và đai ốc. Là bộ phận chính chịu lực, thân van chịu được áp lực dòng chảy lên đến 10 bar.

– Cánh van: đóng mở dòng chảy và cũng được đúc nguyên chất từ nhựa tổng hợp PVC. Cánh van hershey rất dày và có các giờ trên bề mặt cánh van.

– Trục quay: nằm bên trong thân, là bộ phận truyền động trung gian. Trục van nối giữa cánh van và bộ phận điều khiển.

– Bộ phận điêu khiển: Có thể là bộ phận tay gạt, hoặc bộ lắp điều khiển tự động

– Gioăng cao su: là phần lá chắn được lắp ở giữa thân van và cánh van. Gioăng cho phép giảm bớt lực tác động của dòng chảy và bảo vệ cánh van đỡ bị mòn.

Nguyên lý hoạt động

Cách hoạt động của van bướm nhựa PVC hershey cũng rất dễ dàng. Chúng ta chỉ cần cấp 1 lực vừa đủ vào cánh van để làm van đóng mở. Khi cánh van ở trạng thái đóng, chúng song song với thân van.

Và lúc ấy, bạn chỉ cần vặn mở cánh van theo chiều kim đồng hồ là van sẽ được mở ra. Đến khi mà cánh van vuông góc với thân van thì van mở hoàn toàn.

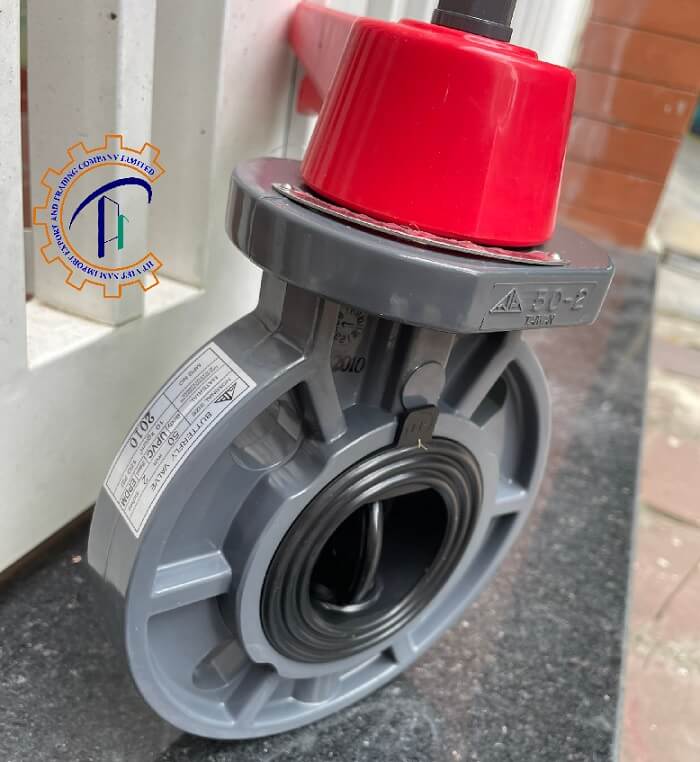

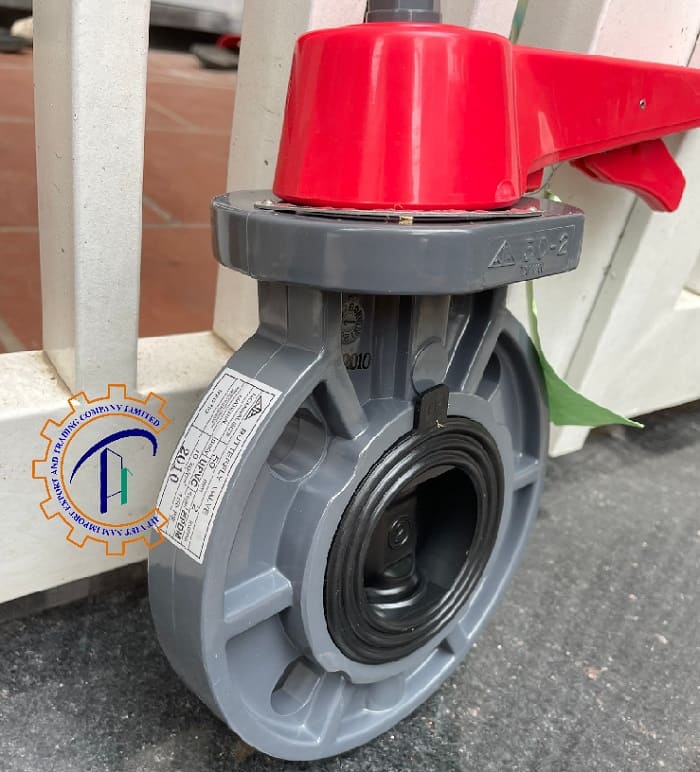

II. Van bướm nhựa PVC Hershey tay gạt

Là dòng van có thiết kế bộ phận điều khiển bằng tay gạt. Van bướm nhựa tay gạt hershey cho phép đóng mở và điều tiết dòng chảy một cách dễ dàng. Van bướm nhựa PVC hershey tay gạt phù hợp làm việc cho các môi trường nước và hóa chất.

Với các kích thước từ DN15 – DN350, van giúp cho người sử dụng lựa chọn hàng hóa được thuận lợi và dễ dàng hơn. Cũng giống như các dòng van bướm tay gạt chất liệu khác.

Van bướm nhựa PVC hershey tay gạt cũng có các ưu điểm và thông số kỹ thuật riêng biệt. Làm việc dưới môi trường áp lực PN10 và nhiệt độ 70 độ C. V

an bướm nhựa PVC tay gạt hershey sẽ đem lại cho người sử dụng các mặt có lợi về giá trị hàng hóa.

Dãi số liệu

– Kích thước: DN50 – DN350

– Chất liệu tạo thành: PVC

– Tiêu chuẩn mặt bích nhựa: JIS, BS

– Nhiệt độ làm việc dao động: 70 độ C

– Áp suất làm việc: PN10

– Môi trường làm việc: nước, hóa chất,..

III. Van bướm nhựa PVC Hershey bộ điều khiển điện

Sự kết hợp hoàn hảo của van bướm nhựa Hershey và bộ điều khiển điện Geko – Đài Loan. Hoặc KBValve – Hàn Quốc sẽ mang lại cho khách hàng sự lựa tốt nhất.

Với bộ điều khiển được hoạt động bằng nguồn điện 22v, 220v dây 2 pha. Van bướm nhựa có thể hoạt động dễ dàng và thuận lợi hơn ở các môi trường làm việc xa.

Chúng ta sử dụng van bướm nhựa PVC điều khiển điện cho các môi trường làm việc ở nơi không thể chạm tới được. Giống như lắp ở trên cao, hoặc khi bạn lắp ở 1 nơi xa mà không kịp chạy tới. Cũng có thể là khi đóng mở các van cùng 1 lúc mà mình bạn không có khả năng.

Cách vận hành đầu điện

Hiện nay, bộ điều khiển điện GeKo – Đài Loan, và KBValve – Hàn Quốc hiện đang được người tiêu dùng chào đón. Không chỉ mẫu mã đẹp, mà độ hoạt động và tuổi thọ của chúng rất cao.

Ở bộ điều khiển điện sẽ luôn có một sơ đồ bảng mạch tương ứng cho người sử dụng. Để hỗ trợ cho các kỹ thuật viên có thể lắp đặt và vận hành van bướm điều khiển điện một cách dễ dàng. Chúng tôi xin chia sẻ một số thông tin sau đây.

Trên bộ điều khiển sẽ có một bảng mạch điện, bảng mạch này sẽ là trung tâm điều khiển của cả bộ điện. Trên bảng mạch được đánh các số thứ tự từ 2 – 10 để thuận lợi sử dụng.

Ở vị trí số 2, chúng ta sẽ sử dụng dòng dây mát của nguồn điện 2 pha để đấu vào. Bộ điện được hoạt động nhờ vào hai nguồn dây nóng và mát.

Các dây nóng khi đấu nối vào các vị trí số thứ tự khác sẽ khiến van báo về một tín hiệu khác nhau. Cụ thể như:

– Đấu dây nóng vào số 3, van bướm điều khiển điện hai mặt bích sẽ được mở ra. Đấu vào số 4, thì van sẽ được đóng lại.

– Cũng giống như thế, dây 5 và dây 6 là hai dây báo đèn tín hiệu mở và đóng.

Thông số kỹ thuật

– Kích thước: DN50 – DN350

– Chất liệu: PVC

– Đệm cao su: từ EPDM, VITON, NBR.

– Tiêu chuẩn mặt bích nhựa: JIS, BS

– Nhiệt độ: 70 độ C và áp suất: PN10 – PN16

– Môi trường làm việc: nước, điện, hóa chất,..

IV. Van bướm nhựa PVC Hershey điều khiển khí nén

Van bướm Hershey khi kết hợp chung với bộ điều khiển khí nén GK. Van bướm nhựa PVC hershey cũng có cấu tạo thân van tương tự như các loại van bướm nhựa thông thường khác. Với thân van được làm từ chất liệu PVC, có độ dẻo và tính đàn hồi tốt.

Van bướm nhựa PVC hershey có thể gia tăng thêm được sức lực gánh thêm khi áp lực dòng chảy tăng. Đặc biệt hơn, khi bộ điều khiển là khí nén, việc đóng mở van bướm sẽ rất nhanh. Chỉ cần chúng ta cấp một lượng khí vừa đủ sẽ có thể đóng mở van dễ dàng.

Cách vận hành bộ điều khiển khí nén

Việc sử dụng bộ điều khiển khí nén rất dễ dàng, nếu bạn là người mới tiếp xúc sản phẩm, bạn nên biết. Cần có 1 lượng áp suất khí để cấp vào nguồn điện là từ 3-8bar để cấp vào bộ khí.

Ở trên bộ điều khiển khí nén sẽ có 2 đường để nối với ống khí. Thông thường trên bề mặt đầu khí GK, sẽ có kí hiệu để cho các bạn nhận biết dễ dàng là đầu A và đầu B.

Đầu A là được dùng để mở, và đầu B thì để đóng van lại. Khi bạn một lượng áp lực khí vào đầu A, chúng sẽ đẩy các pitton xoay quanh trục, cụ thể là xoay cùng chiều kim đồng hồ.

Và pitton được nối với trục van bướm nhựa PVC hershey bằng các cost. Chúng sẽ làm trục van chuyển động theo và cánh van mở ra. Và ngược lại, khi đóng thì các chi tiết sẽ hoạt động ngược lại lúc mở.

Dãi thông số

 – Kích thước: DN15 – DN350

– Áp suất làm việc: PN10 – PN16

– Nhiệt độ: 70 độ C

– Chất liệu: PVC

– Mặt bích: BS, JIS

– Gioăng: teflon

– Môi trường: nước, dầu, khí nén

V. Cách lắp đặt van bướm nhựa PVC Hershey

Cách lắp đặt – Thay thế van có sẵn

 – Nới ống, tháo van cũ ra, và làm sạch sẽ đoạn đương ống cùng chỗ nối

– Xác định khoảng cách giữa hai mặt bích trên đường ống. Nên để khoảng cách này lớn hơn chiều dài của van là 1 đến 2 cm để có thể đưa van vào dễ dàng.

– Chèn ít nhất hai bulong để giữa van bướm và mặt bích được cố định tạm thời.

– Đóng mở van sao cho đĩa van không bị lệch ra ngoài. Nếu không, thì khi hoạt động cánh van sẽ va vào mặt bích

– Đặt van vào giữa hai mặt bích và lắp các bu long vào các lỗ còn lại trên mặt bích.

– Điều chỉnh van sao cho cân đối nhất có thể, và xiết chặt các bulong.

– Thử vận hành van một cách nhẹ nhàng để kiểm tra lại lần cuối.

– Mở van bướm nhựa PVC hershey hoàn toàn và xiết lại ốc và bulong lần cuối.

Cách lắp đặt – lắp mới

– Trước khi lắp nên để van bướm ở trạng thái đóng hoàn toàn

– Đo các khoảng cách giữa 2 đoạn cần nối trên đường ống

– Van bướm sẽ được cố định tạm thời với mặt bích bằng bulong

– Cắt thêm 1 đoạn ống vừa phải để nối vào 1 mặt còn lại của mặt bích.

– Đo cả 3 chi tiết mặt bích, đoạn ống nối và van bướm cho vừa khít với khoảng cách trên hệ thống nối.

– Tháo van bướm ra và sử dụng mối hàn để hàn mặt bích và đoạn ống vừa cắt vào hệ thống.

– Khi mối hàn hạ nhiệt độ xuống thì chúng ta lắp van bướm vào giữa 2 mặt bích

– Thêm các bulong và xiết chặt. Lưu ý là nên đóng mở thử van, đảm bảo van được lắp khít.

VI. Mua van bướm nhựa PVC hershey giá tốt

Trên đây là một số thông tin và cách lắp đặt van bướm nhựa PVC. Ngoài ra, để xem thêm 1 số chi tiết về ưu điểm và ứng dụng của van bướm nhựa PVC Hershey.

Bạn  có thể xem thêm: van bướm nhựa tay gạt hershey

Ngoài các dòng van bướm nhựa tay gạt, chúng tôi còn chuyên cung cấp các loại van bướm inox, van cổng, van công nghiệp. Hàng hóa được nhập khẩu trực tiếp từ các nước công nghiệp phát triển.

Bạn có thể yên tâm đặt hàng và mua hàng, chúng tôi sẽ bảo hành lên đến 12 tháng. Mua hàng liên hệ ngay:
