Van bướm vô lăng

Van bướm vô lăng có tên gọi đầy đủ là van bướm tay quay vô lăng – chỉ một loại van công nghiệp điều khiển bằng tay thông qua thao tác xoay. Có công dụng điều chỉnh, mở hoặc ngắt dòng chảy lưu chất, đôi khi nó cũng được dùng với chức năng điều tiết lưu lượng ở các hệ thống ống dẫn có áp lực nhỏ.

Hiện nay, sản phẩm đang được ứng dụng rộng rãi tại Việt Nam và nhiều quốc gia khác trên thế giới, vậy điều gì ở nó đã thu hút khách hàng? Sau đây, mời bạn cùng tìm hiểu chi tiết hơn về dòng van bướm này nhé!

Giới thiệu sản phẩm van bướm vô lăng

Để có thể hiểu chính xác về dòng van công nghiệp này, đầu tiên chúng tôi xin gửi đến bạn các thông tin về khái niệm, thông số kỹ thuật, hình ảnh thực tế của van bướm vô lăng. Cùng một số thương hiệu sản xuất van bướm cơ điều khiển bằng tay nổi tiếng, nhập khẩu trực tiếp từ nước ngoài.

Khái niệm van bướm vô lăng là gì

Van bướm vô lăng là sự kết hợp của thân van bướm cơ có chức năng đóng, mở, điều tiết lưu chất cộng với tay quay hình tròn (tương tự như vô lăng được dùng trong ô tô).

Thân van gồm một đĩa xoay được gắn với trục, khi ta tác động lên vô lăng, đĩa van xoay theo và đóng hoặc mở đường ống tùy thuộc vào góc xoay mà ta tác động. Chúng được ứng dụng trong các ngành công nghiệp như xử lý nước, dầu khí, hóa chất, chế biến thực phẩm,…

Ngoài ra, cũng có khả năng ứng dụng cao ở lĩnh vực nông nghiệp, điều tiết nước sông ngòi, kênh mương, tưới tiêu và dùng trong các hoạt động sinh hoạt khác.

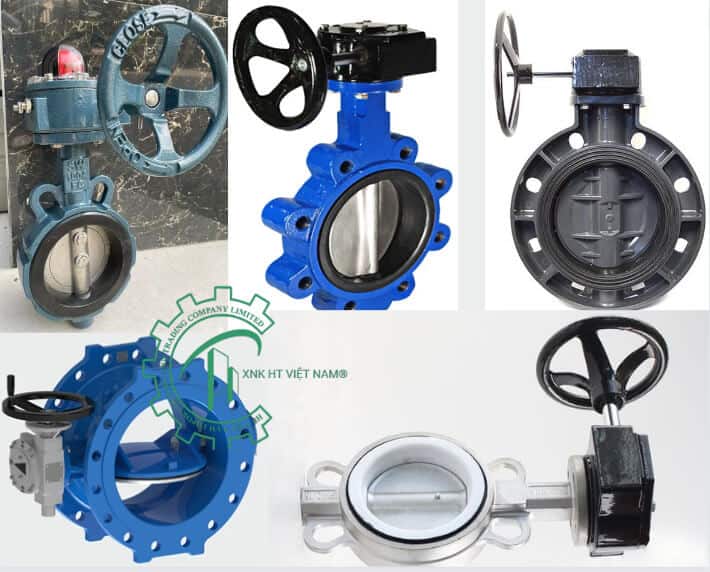

Hình ảnh thực tế của van bướm vô lăng tại Công ty HT Việt Nam

Các thương hiệu van bướm vô lăng tay quay nổi tiếng

Ở Việt Nam có rất nhiều nhãn hiệu van bướm nhập khẩu, hoạt động bằng tay xoay. Tuy nhiên, được khách hàng đánh giá cao và ưu tiên lựa chọn, ta không thể bỏ qua các thương hiệu uy tín như :

• Van bướm tay quay vô lăng Samwoo – Hàn Quốc
• Van bướm vô lăng ARV – Malaysia
• Van bướm vô lăng nhựa FIT -Trung Quốc
• Van bướm tay quay vô lăng Trung Quốc
• Van bướm nhựa tay quay Hershey – Đài Loan

Vì sao nên lựa chọn van bướm vô lăng

Sản phẩm được nhiều người tiêu dùng ưu tiên lựa chọn là vì :

• Kích thước nhỏ gọn
• Độ tin cậy cao
• Hoạt động linh hoạt
• Ứng dụng đa dạng
• Dễ lắp đăt, sử dụng, bảo dưỡng
• Chi phí đầu tư thấp

Dưới đây là đặc điểm phân biệt van bướm vô lăng cùng các dòng van công nghiệp khác, cùng ứng dụng & ưu điểm nổi trội của thiết bị.

Đặc điểm nhận biết van bướm vô lăng

Để phân biệt van bướm tay quay vô lăng với các loại van khác, ta sẽ căn cứ vào :

• Hình dáng bên ngoài, nổi bật với cửa van hình tròn, dẹt, mỏng, thiết kế tương tự hình cánh bướm cộng với bộ phận điều chỉnh là tay quay vô lăng.
• Cấu tạo gồm : thân van, cánh bướm – đĩa van, trục van, bộ phận kết nối, vô lăng.
• Công dụng – khả năng làm việc : chủ yếu là đóng mở lưu chất bên trong đường ống, ít khi được dùng với vai trò điều tiết vì đĩa van dễ bị ăn mòn và biến dạng trong điều kiện áp suất cao.
• Hoạt động thông qua thao tác tay, bằng cách xoay vô lăng cùng chiều hoặc ngược chiều kim đồng hồ để đóng mở van.

Ứng dụng thường gặp của van bướm tay quay

Như đã tìm hiểu về van bướm vô lăng là loại van cánh bướm điều khiển lưu chất thông qua việc xoay tay quay. Nó được coi là thiết bị có nhiều ứng dụng khác nhau trong các ngành công nghiệp và hệ thống.

• Ứng dụng tại hệ thống HVAC gồm : hệ thống thông gió, sưởi, điều hòa không khí, làm mát, làm ấm,…
• Đối với hệ thống cấp thoát nước – xử lý nước, van được lắp đặt nhằm mục đích kiểm soát dòng chất lỏng như nước thải, hệ thống cấp nước sạch, hồ chứa nước, bể chứa hóa chất, hệ thống tưới tiêu, phòng lũ, ngập,…
• Ứng dụng trong công nghiệp dầu khí : người ta sử dụng van bướm vô lăng trong các quy trình vận chuyển dầu, xử lý khí, quản lý chất thải.
• Trong ngành công nghiệp thực phẩm và đồ uống, chúng biết đến với khả năng kiểm soát dòng chất trong quy trình sản xuất, chẳng hạn như trong hệ thống xử lý sữa, bia, nước giải khát hay các quy trình lên men.
• Van bướm vô lăng cũng có thể được sử dụng trong các quy trình xử lý hóa chất để đảm bảo an toàn trong quy trình điều chế, sản xuất chất hóa học.
• Không chỉ dừng lại ở các ứng dụng trên, sản phẩm còn góp mặt rộng rãi ở hệ thống xử lý khí thải, nước – chất lỏng xả thải, hệ thống cung cấp năng lượng tự nhiên, sản xuất thủy điện,…

Ưu điểm nổi trội của van bướm vô lăng

Van bướm vô lăng có thiết kế tay xoay dựa trên cấu tạo và nguyên lý hoạt động của vô lăng lái ô tô, kết hợp với thân van bướm tiêu chuẩn. Tất cả mang đến cho nó những ưu điểm vượt trội như sau :

• Thiết kế đơn giản, không quá cầu kỳ, kích thước nhỏ gọn giúp vận hành dễ dàng và tiết kiệm không gian trong hệ thống. Cực kỳ hữu ích đối với không gian hạn chế hoặc cần lắp đặt nhiều van trong cùng một khu vực.
• Van bướm vô lăng có thể xoay linh hoạt và mượt mà trong quá trình hoạt động, nhờ khả năng xoay đĩa bướm uyển chuyển từ 0 đến 90 độ để mở hoặc đóng luồng chất lỏng hay khí.
• Khi sử dụng ở điều kiện thực tế, độ kín van luôn đáp ứng tiêu chuẩn chống rò rỉ của hệ thống, nhất là khi bạn sử dụng van bướm vô lăng kết nối mặt bích.
• Khi van đóng, đĩa bướm xoay ngang, chặn hoàn toàn lưu chất, thân van và đĩa tiếp xúc với gioăng cao su vừa có công dụng đảm bảo tính kín, vừa làm giảm áp suất trong ống, hỗ trợ ngăn chặn rò rỉ.
• Van có giá thành thấp hơn so với các dòng van bi, van cổng, van cầu và van điều khiển tự động (điện, khí nén).
• Do cấu tạo và nguyên lý làm việc đơn giản, các bộ phận di động được lắp ráp tạo thành một thể thống nhất. Vì vậy, nó ít bị hỏng hóc, độ bền cao, trong trường hợp van hỏng bạn cũng có thể dễ dàng thay thế các chi tiết mà không phải mua mới. Từ đó, giảm thiểu sự cố và tiết kiệm chi phí bảo trì.
• Thời gian đóng mở van nhanh hơn nếu so sánh với van bi tay quay, van cổng tay quay, van cầu tay xoay vô lăng,…

Cấu tạo và nguyên lý làm việc của van bướm vô lăng

Van bướm vô lăng là một trong những thiết bị đường ống có cấu tạo và nguyên lý làm việc đơn giản, mang lại nhiều thuận tiện cho người trực tiếp sử dụng. Vậy cụ thể, nó có cấu tạo và cơ chế hoạt động như thế nào, mời bạn theo dõi tiếp ngay sau đây!

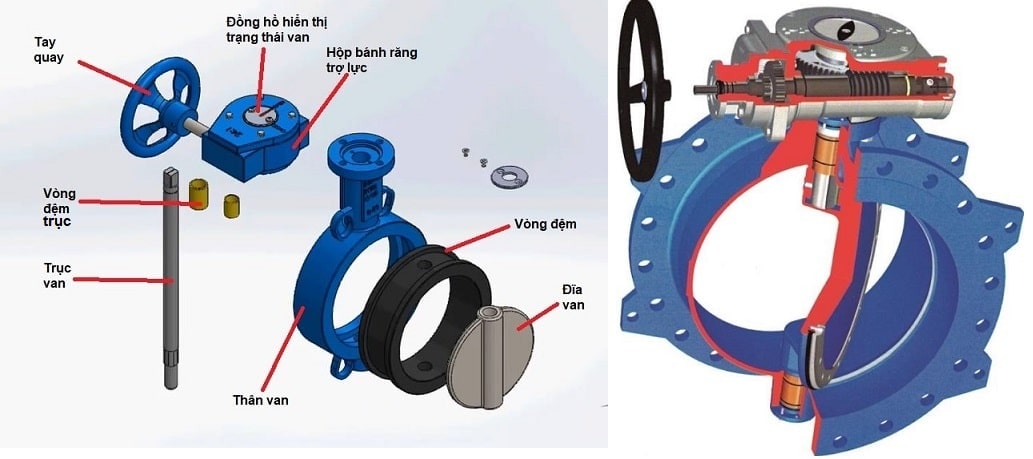

Cấu tạo chung van bướm tay quay vô lăng

Cấu tạo của van bướm vô lăng hay còn được gọi là van bướm cơ điều khiển bằng tay quay gồm các bộ phận cấu thành cơ bản như sau :

• Thân van : là phần khung xương của sản phẩm, thân van được chế tạo từ các chất liệu thông dụng như nhựa PVC, uPVC, gang, thép, inox, nhôm,…
• Vỏ bảo vệ : đối với van cánh bướm cơ hoạt động bằng tay thì lớp bảo vệ của nó chủ yếu là sơn phủ Epoxy chống oxi hóa, ăn mòn, nấm mốc, gỉ séc.
• Đĩa van- cánh bướm : sở dĩ nó được gọi là van bướm là dựa vào hình dáng của đĩa van. Đĩa van mỏng, dẹt, được chia thành hai nửa cân bằng, có thể xoay từ 0 đến 90 độ (hoạt động khá giống cánh bướm). Cánh van này đa phần làm bằng inox (đối với van bướm thân kim loại) và nhựa (đối với van bướm vô lăng nhựa).
• Gioăng làm kín : Là phần cao su tổng hợp hoặc PTFE hình tròn, nằm giữa đĩa bướm và thân van, gioăng này đảm bảo có tính đàn hồi, đô dẻo dai và đáp ứng tiêu chuẩn làm kín – chống rò lưu chất.
• Trục van : Là phần liên kết giữa cánh van và hộp số (gồm một hệ thống bánh răng liên kết với vô lăng tay quay của van). Vì vậy, trục van là phần phải chịu sức ép, áp lực rất lớn khi ta tác động vào tay quay, đó cũng là lý do tại sao nhà sản xuất thường dùng thép không gỉ để làm trục van mà không phải bất kỳ kim loại nào khác.
• Hộp số trợ lực : đúng như tên gọi của nó, bộ phận này có khả năng trợ lực, tức là khi ta dùng vô lăng để đóng mở van, nhờ có hộp số này mà thao tác tay trên vô lăng của ta sẽ nhẹ nhàng, dễ dàng, đỡ tốn công sức hơn. Tất cả là nhờ hệ thống bánh răng bên trong hộp số có công dụng giảm bớt áp lực, sức ép khi ta dùng tay tác động lên thiết bị.
• Tay quay điều chỉnh – vô lăng : là bộ phận được gắn trên cùng, hình tròn, có thiết kế tương đồng với vô lăng điều khiển trên xe ô tô. Vô lăng gây ảnh hưởng đến đĩa bướm khi ta xoay nó theo hai chiều khác nhau, xoay cùng chiều là khóa van, ngược chiều là mở van.
• Bộ phận kết nối van cánh bướm với đường ống : có thể là hai mặt bích, dạng kẹp wafer hay liên kết dạng lug. Điều này mang lại sự thuận tiện trong quá trình gắn van với hệ thống, từ đó giúp việc lắp đặt trở nên đơn giản và tiết kiệm chi phí đáng kể.

Nguyên lý hoạt động van bướm cơ dạng vô lăng

Như đã nêu ở trên, van bướm vô lăng được tạo thành từ nhiều bộ phận khác nhau, mỗi bộ phận sẽ có hình dáng, kích thước, chất liệu và chức năng làm việc riêng. Tuy nhiên, chúng được liên kết chặt chẽ với nhau thành một thể thống nhất, khi một bộ phận thay đổi trạng thái sẽ dẫn đến sự thay đổi của các bộ phận khác.

Ta có thể giải thích cách vận hành và làm việc của van bướm vô lăng như sau :

Thông thường, van bướm ở trạng thái đóng, muốn mở van, người điều khiển sẽ dùng tay để xoay vô lăng từ phải qua trái (ngược chiều kim đồng hồ). Ta càng xoay vô lăng, hộp số bánh răng cũng chuyển động theo, làm trục van bướm quay.

Trục van gắn liền với cánh bướm, do đó làm cánh bướm xoay theo. Khi van mở hết cỡ, đồng nghĩa với cánh van xoay và xoay một góc 90 độ so với ban đầu. Lúc này, đĩa bướm vuông góc với thân van và song song với dòng chảy lưu chất.

Khi ta đóng van thì xoay vô lăng theo hướng ngược lại (cùng chiều kim đồng hồ). Van sẽ đóng khi đĩa van tiếp xúc với thân van – bị bịt kín bởi gioăng cao su. Ta quan sát, sẽ thấy cánh bướm nằm vuông góc với dòng chảy nên hoàn toàn có thể chặn không cho lưu chất đi qua.

Phân loại van bướm vô lăng theo thiết kế

Chỉ xét trên phương diện thiết kế kết nối của van bướm vô lăng, ta có thể chia nó ra thành một số loại đặc trưng gồm :

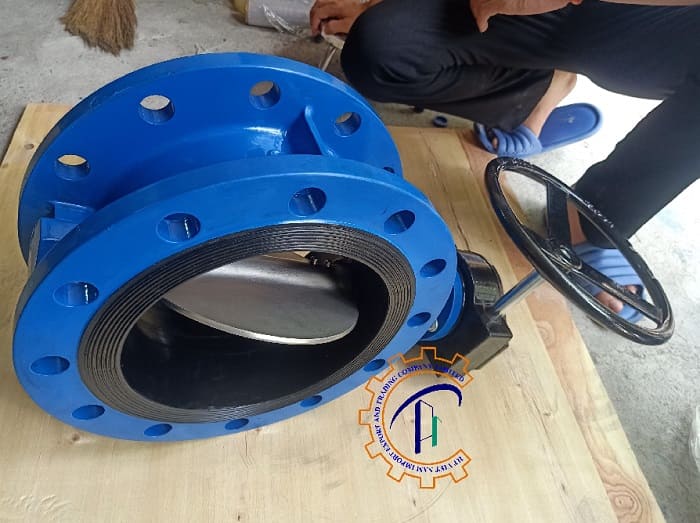

Van bướm vô lăng mặt bích

• Đặc điểm nhận biết : kết nối với hệ thống đường ống thông qua hai mặt bích kim loại.
• Cấu tạo mặt bích gồm các lỗ bích để luồn bu lông và cố định bởi các đai ốc phù hợp. Mặt bích được sản xuất theo nhiều tiêu chuẩn khác nhau như DIN, JIS 10K,…
• Môi trường ứng dụng : thường là các hệ thống lớn, chứa lưu chất, khi hệ thống hoạt động sẽ gây ra áp lực mạnh nên cần một thiết bị đảm bảo gắn kết tốt với đường ống một cách chắc chắn nhất có thể.
• Van bướm vô lăng mặt bích thường có trọng lượng nặng và giá thành cao hơn so với van bướm wafer. Nếu xét về độ phổ biến thì dạng kết nối mặt bích và wafer là được khách hàng yêu thích hơn so với dạng lug.

Van bướm vô lăng wafer

• Cách nhận biết : kết nối với hệ thống ống dẫn thông qua dạng kẹp, khi đó hai mặt bích ống sẽ kẹp van bướm ở giữa, ta dùng bu lông để luồn qua mặt bích và wafer.
• Ưu điểm của van bướm vô lăng dạng kẹp là trọng lượng nhỏ, giá thành rẻ, chịu được áp lực tương đối. Nên nó sẽ là sự lựa chọn cho khách hàng có chi phí đầu tư không quá lớn, nếu bạn sử dụng sản phẩm đúng mục đích, đúng thông số kỹ thuật thì hiệu quả làm việc của nó sẽ vô cùng tốt. Vừa đáp ứng được yêu cầu – hiệu suất hoạt động của hệ thống nhà máy vừa tiết kiệm chi phí đầu tư.
• Van cánh bướm wafer giúp cho người vận hành có thể quản lý, điều chỉnh hệ thống một cách thật dễ dàng và đơn giản.

Van bướm vô lăng dạng lug

• Có tên gọi đầy đủ là van cánh bướm tay quay vô lăng kết nối Lug type.
• Liên kết lug hỗ trợ van bướm đóng mở lưu chất tại đường ống một cách linh hoạt, chắc chắn, mang lại sự tin tưởng tuyệt đối trong suốt quá trình hoạt động và vận hành van.
• Điểm mạnh của dòng van này là mang đến kết nối an toàn thông qua các lỗ được thiết kế trên thân van, có thể là lỗ trơn hoặc lỗ ren. Tiêu chuẩn sản xuất Châu Âu nên dễ dàng lựa chọn khi lắp đặt hay thay thế.
• Nhược điểm là quá trình lắp đặt đòi hỏi tỉ mỉ, cần căn chỉnh kỹ lưỡng nên thời gian lắp đặt van bướm vô lăng dạng lug có thể sẽ lâu hơn.

Phân loại van bướm vô lăng theo chất liệu

Nếu căn cứ vào vật liệu sản xuất van bướm vô lăng để phân loại thiết bị, ta có thể chia chúng thành các loại đặc trưng như sau :

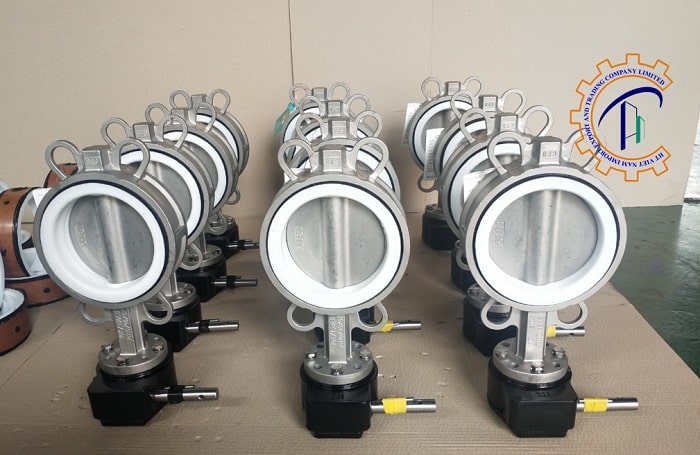

Van bướm vô lăng inox

• Đầu tiên, sản phẩm được làm chủ yếu bằng inox (có thể là inox 201, inox 304, inox 316) trừ một số bộ phận đặc trưng như gioăng làm kín, vòng đệm giảm ma sát,…
• Giá thành của nó cao hơn cả so với van bướm vô lăng gang, nhựa, nhôm hay thép. Lý do là vì bản thân vật liệu inox có thời gian gia công và quy trình sản xuất phức tạp hơn nên chi phí chế tạo cao hơn là điều tất nhiên.
• Mặc dù, chúng có giá bán ra thị trường cao hơn so với mặt bằng chung nhưng vẫn thu hút vô số khách hàng lựa chọn, là bởi khả năng làm việc ổn định, độ bền cao, chống ăn mòn, chống oxi hóa tốt cùng với vẻ ngoài trắng sáng đặc trưng của inox.
• Như vây, van bướm vô lăng inox vừa đáp ứng tiêu chuẩn thẩm mỹ (hình ảnh bắt mắt) vừa đáp ứng yêu cầu chất lượng cao, bền bỉ.

Van bướm tay quay gang

• Các bộ phận của sản phẩm đa phần được làm từ gang như thân, đĩa van, vô lăng, bộ phận kết nối. Tuy nhiên, còn một số bộ phận đặc biệt như gioăng làm kín làm từ cao su tổng hợp hay trục van cũng có thể làm từ thép không gỉ thay cho gang.
• Gang được nhận xét là có khả năng chống ăn mòn, oxi hóa không cao, nhiệt độ nóng chảy của nó thấp hơn inox. Bản thân gang cũng khá giòn khi thường xuyên làm việc trong môi trường khắc nghiệt.
• Tuy nhiên, van bướm vô lăng gang lại có giá thành cạnh tranh và nếu sử dụng theo đúng hướng dẫn của nhà sản xuất thì nó vẫn là sự lựa chọn vô cùng khả quan dành cho hệ thống của bạn.
• Nó chính là sự lựa chọn tốt cho các hệ thống ống dẫn nước sạch, hệ thống xử lý nước thông thường và hóa chất nhẹ.

Van bướm tay xoay nhựa

• Để sản xuất ra van bướm vô lăng nhựa thì nhựa chính là chất liệu được chọn để chế tạo sản phẩm. Nhựa dùng để chế tạo van bướm vô lăng có thể là PVC, uPVC, cPVC,… Có thể làm việc tốt ở nhiệt độ từ 0 đến 65 độ C (hoạt động không liên tục ở mức nhiệt khoảng 80 độ C) là mức nhiệt lý tưởng để duy trì tốt độ bền và tuổi thọ cho van.
• Van bướm vô lăng nhựa đáp ứng tốt trong các môi trường như môi trường nước, môi trường axit, môi trường bazo, dung môi hữu cơ, hóa chất nhẹ,… nhưng bị ăn mòn nếu làm việc ở lưu chất có chứa hydrocacbon thơm.
• Với chất liệu nhựa, van bướm vô lăng sản xuất ra sẽ có giá thành rẻ, đạt độ bền, tuổi thọ cao nếu ta lắp đặt, sử dụng đúng cách và tuân thủ phương pháp bảo trì chuẩn.

Van bướm vô lăng thép

• Van bướm vô lăng thép được xếp vào trong dòng sản phẩm van chịu nhiệt tốt, khả năng chịu nhiệt độ của nó được đánh giá cao hơn so với gang, nhựa và nhôm.
• Khi sử dụng van bướm vô lăng thân thép, bạn lưu ý chúng khuyên không nên ứng dụng trong môi trường axit hay môi chất ăn mòn bởi có thể sẽ làm giảm tuổi thọ thực tế của nó. Nguyên do là vì thép không bền nếu làm việc, tiếp xúc trực tiếp với các loại lưu chất này.
• Van bướm vô lăng thép đặc trưng bởi màu trắng ngà, chịu nhiệt độ cao tốt, khá dẻo dai và bền bỉ khi ứng dụng thực tế tại hệ thống đường ống.

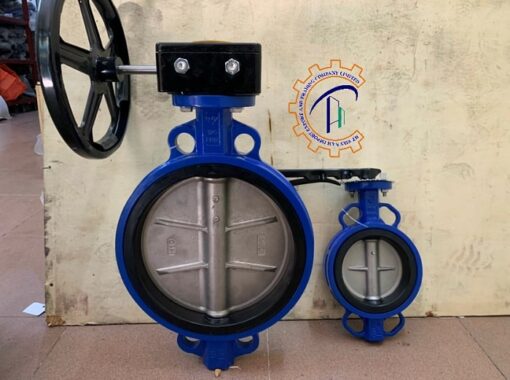

Van bướm vô lăng thân gang đĩa inox

• Van bướm vô lăng thân gang đĩa inox chính xác là một sản phẩm sử dụng inox làm đĩa van để đóng mở đường ống và dùng gang để đúc thành thân.
• Sự kết hợp này mang lại hai lợi ích to lớn. Thứ nhất giúp giảm giá thành sản phẩm xuống thấp hơn so với van bướm toàn thân inox. Thứ hai, chúng có độ bền cao hơn – hoạt động được nhiều môi trường và điều kiện khắc nghiệt hơn so với van bướm vô lăng làm hoàn toàn bằng gang.

Nơi cung cấp van bướm vô lăng chính hãng uy tín

Dòng van bướm vô lăng là loại van bướm chuyên sử dụng trong hệ thống có kích thước đường ống lớn, cụ thể từ DN50 trở lên. 1 đánh giá cho van bướm tay quay vô lăng là chúng dễ dùng, gọn nhẹ và giá thành cạnh tranh hơn van bi, van cổng, van cầu,…

Van bướm vô lăng được nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, Malaysia, Trung Quốc nên bạn cần lựa chọn đơn vị nhập khẩu uy tín để đặt mua thiết bị này. Nhất là trong tình hình hiện nay, khi mà các mặt hàng không rõ nguồn gốc, hàng giả hàng nhái tràn lan trên thị trường thì bạn càng phải cân nhắc kỹ hơn khi chọn mua van bướm vô lăng.

Xin giới thiệu với quý khách hàng đơn vị nhập khẩu và trực tiếp phân phối van bướm vô lăng hay van bướm tay quay, van bướm tay xoay nói riêng cùng các thiết bị van vòi, vật tư ngành nước hàng đầu : Công ty TNHH TM & XNK HT Việt Nam.

Báo giá van bướm vô lăng

Về giá thành van bướm vô lăng có thể thay đổi theo từng thời điểm bởi những yếu tố chi phối như giá nhập, chi phí vận chuyển, giá nguyên liệu đầu vào,… Do đó, bạn muốn biết chính xác giá sản phẩm, vui lòng liên hệ trực tiếp với Công ty TNHH Thương Mại và Xuất Nhập Khẩu HT Việt Nam để được tư vấn, hỗ trợ báo giá chính xác (hoàn toàn miễn phí).

Dưới đây là bảng tham khảo của van bướm vô lăng tay xoay (bảng giá chưa bao gồm thuế cũng như chi phí vận chuyển) :

KÍCH CỠ	THƯƠNG HIỆU	ĐƠN GIÁ (VND)
DN50	Samwoo	800.000 VND
DN65	Samwoo	860.000 VND
DN80	Samwoo	980.000 VND
DN100	Samwoo	1.150.000 VND
DN125	Samwoo	1.500.000 VND
DN150	Samwoo	1.800.000 VND
DN200	Samwoo	3.200.000 VND

Bạn muốn chọn mua van bướm tay quay vô lăng, hãy liên hệ ngay với chúng tôi để nhận được báo giá chính thức, ưu đãi nhất nhé!

Xin trân trọng cảm ơn!
