Van điện từ Airtac 4M320-08

250,000

Thông số kỹ thuật:

  • Model: 4M320-08
  • Tên van: Van điện từ Airtac khí nén 4M320-08 5/2
  • Sử dụng nguồn điện: 24V, 220V, 110V, 12V
  • Phần kích thước cổng chính là 1/4″ tương đương nối ren ống 13mm
  • Phần kích thước cổng xả là 1/4″, sử dụng nối ống ren 13mm
  • Áp lực khí nén từ 0,15 – 0.8 mpa,
  • Áp suất thử: 1.5 mpa
  • Nhiệt độ làm việc cho phép từ -20 – 70 độ C
  • Khối lượng: 400g
  • Hãng sản xuất Aritac ( Trung Quốc )
  • Hàng nhập khẩu, bảo hành 12 tháng.

Là dòng van khí nén có xuất xứ tại Trung Quốc, van điện từ Airtac 4M320-08 có thiết kế hai bộ coil điện. Dòng van điện từ này được xem như là dòng thiết bị chuyên dùng lắp đặt cho các bộ điều khiển khí nén.

Được biết đến vừa là dòng thiết bị khí nén, vừa là dòng van điều khiển điện. Liệu dòng van điện từ Airtac mang model 4M320-08 này có đặc điểm gì nổi bật? Mời bạn đọc tham khảo các thông tin sau đây.

Mô tả van điện từ Airtac 4M320-08

Còn có tên gọi khác là van khí nén Airtac 4M320-08, van khí nén Airtac làm việc bằng điện áp 24V, 220V. Là dòng van khí nén 5/2, với 5 cửa có kích thước nối ống ren 1/4″. Van điện từ làm việc bằng cách sử dụng nguồn điện áp DC 24V, AC 220V để làm việc.

Được biết đến là dòng van khí nén 5/2, với 5 cửa và 2 vị trí. Van khí nén 4M320-08 là dòng van điện từ có hai đầu coil điện. Và tồn tại ở dạng thường đóng hoặc thường mở.

Với thiết kế bộ coil điện lắp đặt bên hông, khi cấp điện, van sẽ cho phép đảo chiều lượng khí cấp vào thiết bị. Cấu tạo bên trong của van điện từ Airtac 4M320-08 gồm một lõi sắt nằm giữa và trên lõi sắt sẽ có các khóa chặn.

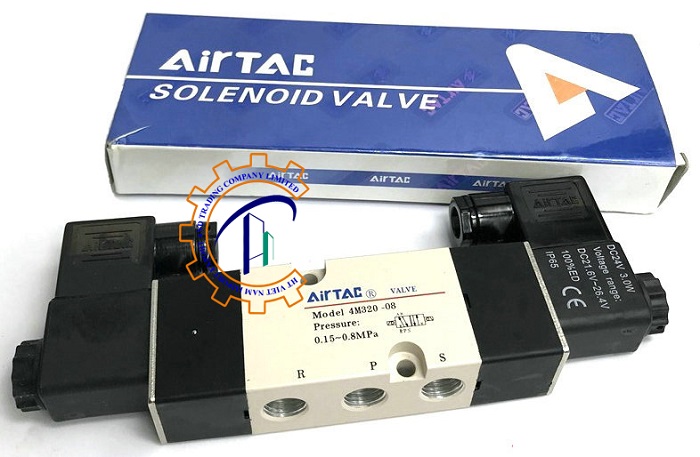

Khi chúng ta tiến hành cấp điên, khóa chặn này sẽ theo lõi sắt và di chuyển đóng các chiều hướng khí. Và nhờ đó mà nguồn khí đi vào có thể đảo hướng từ đầu này sang đầu kia. van-khi-nen-5/2-airtac-4m320-08

Đặc điểm của van điện từ Airatc 4M320-08

 – Kích thước của van khí nén 4M320-08 nhỏ hơn so với dòng van khí nén 4M320-10. Và đây được biết đến là dòng thiết bị lắp đặt kèm với các loại van cơ điều khiển khí nén.

Cụ thể như các bộ điều khiển khí Geko – Đài Loan, hay KBValve – Hàn Quốc,… – Được gọi là van khí nén 5/2, tức là van có 5 cửa, và chúng hoạt động theo hai vị trí.

Vị trí đầu là lõi sắt luôn đóng, còn vị trí sau là khi cấp điện, lõi sắt luôn mở. Van điện từ Airtac 5/2 một bộ coil điện khác so với van điện từ Airtac 5/2 hai coil điện ở một điểm.

Chính là dòng một coil điện 5/2, khi ngừng nhắt điện, piston sẽ tự quay trở về vị trí ban đầu. Còn dòng van điện từ 5/2 hai bộ coil điện thì piston không tự quay ngược trở về. – Model 4M320-08 chính là ám chỉ các thông số sau:

  • 4M: Solenoil valve 5/2
  • 3: 300 series
  • 20: double solenoil
  • 08: 1/4″

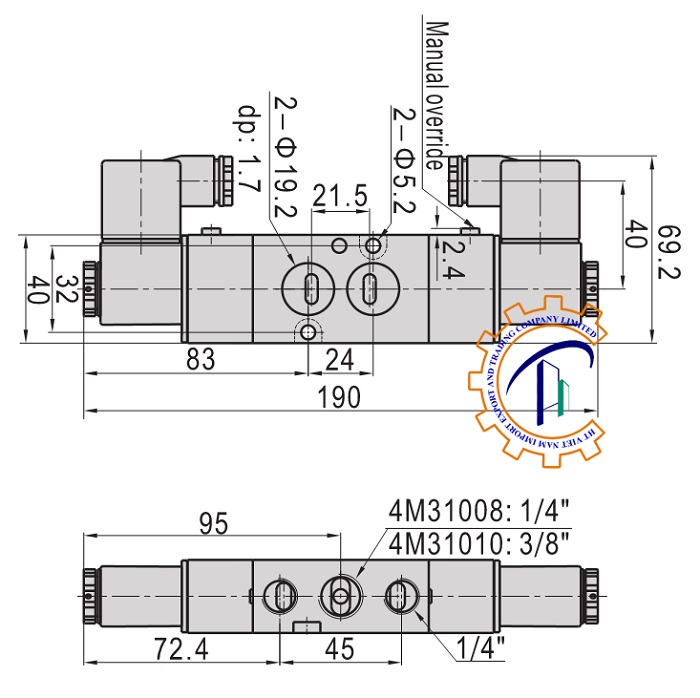

 – Nút thử tay trên van khí nén Airtac 4M320-08 chính là nút khóa mở kích hoạt van. Nó tương tự như khi chúng ta cấp nguồn điện vào bên trong van điện từ. airtac-4m320-10

>>Xem thêm: Van khí nén Airtac 4M310-08

Ứng dụng của van điện từ khí nén Airtac 4M320-08

Thông thường van điện từ 4M320-08 thường được kết hợp với bộ điều khiển khí nén như Geko, KBvalve, Haitima. cũng có một số trường hợp lắp đặt kèm cho dòng xylanh khí nén. Các bộ piston xylanh, các xylanh cảm ứng nhiệt, các bộ xylanh xoay.

Ngoài ra chúng có thể lắp kèm với các hệ thống cảm ứng điện từ, các bộ điều khiển từ xa. Hoặc một số hệ thống hẹn giờ tự động. Chú ý không lắp đặt van điện từ khí nén Airtac ở ngoài trời, hoặc không ngâm chúng trong bất kỳ dòng chảy lưu chất nào.

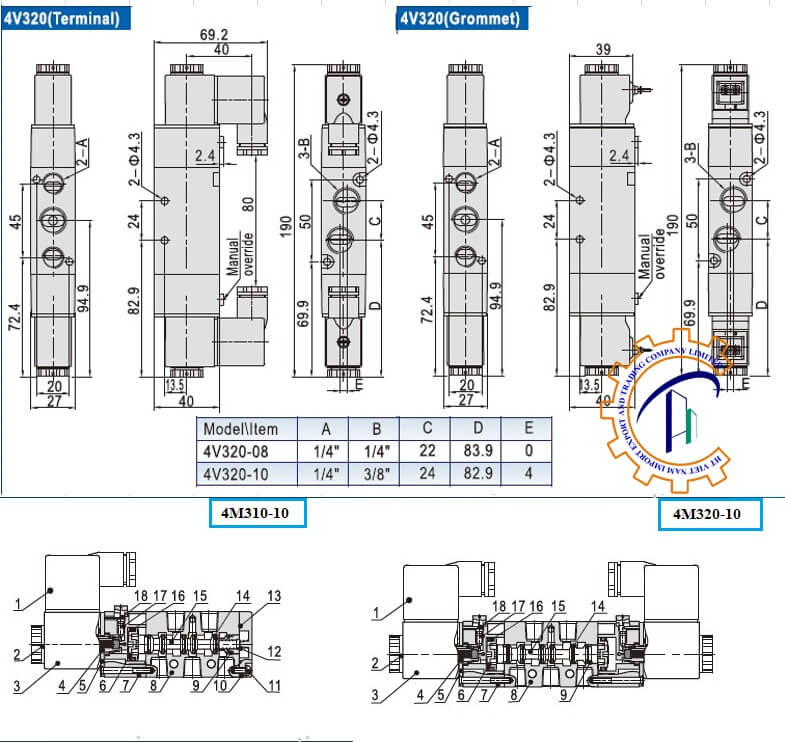

Cấu tạo của van điện từ Airatc 4M320-08

Cấu tạo của van điện từ khí nén 4M320-08 là đặc trưng của dòng van khí nén hai bộ coil điện. Bởi phần cửa van truyền khí không nằm ở vị trí đối nhau, mà chúng lại nằm kề bên nhau.

Cụ thể

– Ở mặt trước van khí nén 4M320-08 phần thân van sẽ có ghi các thông số làm việc cho phép. Cùng với đó là model và các thông số sản phẩm và một bảng mạch làm việc chiều khí nén. Ngoài ra, chúng còn có hai lỗ để lắp ốc gắn cố định thiết bị vào bộ điều khiển. Bên cạnh là hai bộ coil điện được lắp đặt hai đầu van.

– Mặt sau của van khí nén Airtac 4M320-08 chính là hai cửa khí A và B. Hai cửa này khi được ghép nối với bộ điều khiển khí sẽ tương ứng với hai cửa trên thân bộ điều khiển khí nén.

– Phía trên thân van điện từ Airtac 4M320-08 có một nút màu đỏ, đây là nút thử tay của thiết bị. Nút thử tay sẽ được kích hoạt trong điều kiện nguồn điện bị ngắt, hoặc là được dùng để kiểm tra van ổn hay bị hỏng.

– Mặt dưới van điện từ khí nén 4M320-08 sẽ gồm 3 cửa. Với hai cửa xả hai bên và 1 cửa giữa đưa áp suất vào. Lần lượt từ trái qua phải là R, P, S.

  • Cổng P là cổng đưa khí nén vào qua hai đường A và B.
  • Còn cổng R là cổng xả của cửa A, và lắp giảm thanh

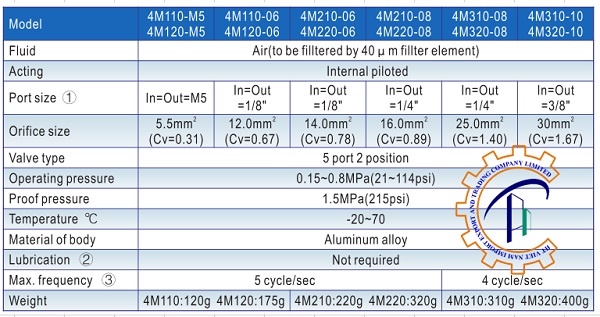

  • Cổng S là cổng xả của cửa B, lắp giảm thanh. 4m320 10 5cau-tao-cua-van-dien-tu-airtac-4m320-10

Nguyên lý làm việc của van điện từ Airtac 4M320-08

Cách thức vận hành cửa dòng thiết bị hai coil điện có chút khác biệt so với dòng một coil điện. Bởi do cấu tạo là hai bộ coil điện, nên bên trong van, phần piston sẽ không phải là một trục xuyên từ đầu van đến cuối van.

Mà chúng sẽ đi chia khoảng thành hai phần nối nhau ở giữa là Spool o-ring. Cách thức vận hành như sau:Khi chưa cấp điên, ban đầu ở trạng thái đóng, van điện từ sẽ tiếp nhận nguồn khí nén từ máy nén khí. và chúng đi đến cửa P của van điện từ rồi thông qua cửa A để đi vào thiết bị.

Dưới áp lực khí nén từ van điện từ truyền vào trong thiết bị, làm piston đi xuống. Lúc này lượng khí thải trong thiết bị sẽ được đẩy ra ngoài theo cửa B và thoát ra ngoài bằng cửa S.

Khi tiến hành cấp điện vào coil điện ở của A, nguồn khí vẫn đi từ P đến A và ra từ đầu B thoát ra ngoài cửa xả S. Khi chúng ta tiến hành cấp điện cho cửa B, coil điện bên cửa B tiếp nhận điện năng và chúng hút lõi van điện từ đi lên.

Làm đường dẫn khí từ P đến A bị chặn và đổi thành từ P sang B. Khi này, áp suất khí nén sẽ được truyền vào bên trong bộ điều khiển khí nén qua cửa B.

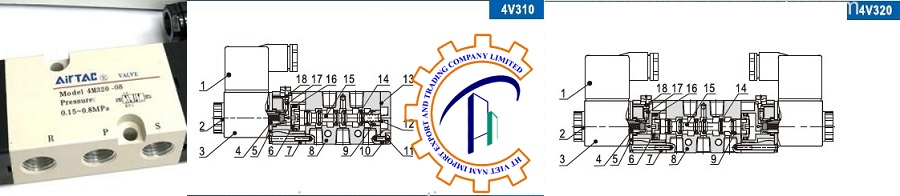

Còn lượng khí ban đầu đang ở bên trong bộ điều khiển sẽ được thoát ra ngoài theo của A và xả ra bằng cửa R.cau-tao-airtac-4m320-08
