Van điện từ đồng Round star

500,000

Thông số kỹ thuật:

  • Kích thước: 15A, 20A, 25A, 32A, 40A, 50A
  • Nối ống: Φ 21mm – Φ 60mm
  • Loại: thường đóng, thưởng mở.
  • Chất liệu: đồng
  • Áp lực làm việc: 0.2 – 10 bar
  • Nhiệt độ làm việc: màng cao su: -10 – 90 độ C, màng viton: -10 – 160 độ C
  • Điện áp: 24V, 110V, 220V
  • Đệm van: cao su, viton
  • Môi trường làm việc: nước, dầu, khí nén, hơi
  • Hàng có sẵn, bảo hành 6 tháng.

Là một trong những dòng van điện từ có xuất xứ chính tại Đài Loan, van điện từ đồng Round star được biết đến là dòng van điện từ chuyên dùng cho môi trường hơi. Với đặc tính chất liệu rắn chắc, và sử dụng kiểu nối ren nhanh gọn.

Copper solenoil valve round star đã mang theo một số đặc điểm nổi bật. Hiện nay, dòng van điện từ Round star này đã có mặt tại kho hàng XNK HT Việt Nam. Các bạn đọc và quý khách hàng có nhu cầu tìm hiểu thông tin về sản phẩm, có thể liên hệ qua Hotline: 0981.625.884

Thông tin chung về dòng van điện từ đồng Round star

Van điện từ đồng Round star là dòng van điện từ của Đài Loan. Mang chất liệu đồng thau, nên môi trường làm việc thường là nước và hơi nóng.

Van điện từ đồng chỉ có các kích thước nối ống từ DN8 – DN50. Chúng sử dụng kiểu nối ren chắc chắn, giúp cho việc lắp đặt và tháo rời dễ dàng.

Van điện từ Round star được biết đến như một trong những dòng van điều khiển chạy bằng điện. Chúng làm việc bằng nguồn điện áp DC 24V, AC 110v, 220V.

Nhờ vào bộ coil điện bên trên, điện năng khi được hấp thụ vào sẽ được biến đổi sang dạng từ trường. Hiện nay, dòng van điện từ đồng Round star không chỉ xuất hiện chính cho môi trường hơi.

Mà chúng còn có thể thay thế cho các dòng van gang để lắp đặt cho các hệ thống nước, dầu. Với đặc tính chắc chắn, và đặc biệt thiết kế nhỏ gọn, đóng mở nhanh.

Van điện từ đồng thường được lắp đặt đi kèm với các hệ thống cảm ứng, hẹn giờ. Van điện từ round star mang chất liệu đồng hiện nay đang tồn tại ở hai dạng thường đóng và thường mở.

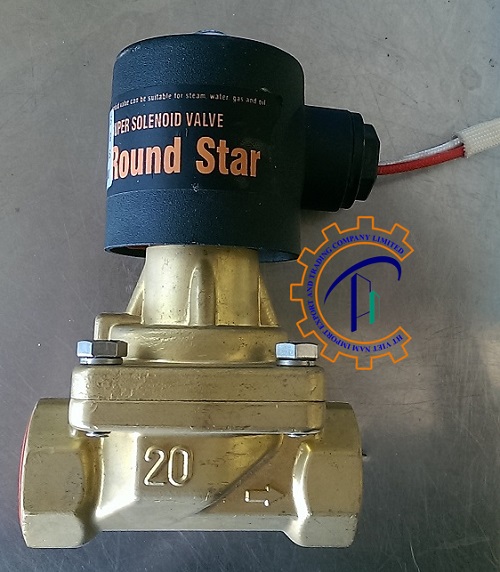

Và với kích thước DN50, van có thể chứa cả loại làm việc gián tiếp. Đối với các thiết kế đóng mở gián tiếp, van điện từ đồng sẽ luôn tồn tại ở trạng thái thường đóng. van-dien-tu-dong-round-star

Cấu tạo của van điện từ đồng roundstar

Nhìn sơ lược về hình dáng van điện từ Round star chúng ta có thể thấy được cấu tạo của van gồm hai phần rõ ràng. Phần thân van được liên kết với phần bộ điều khiển. Bộ điều khiển chứa coil điện là dạng hình tròn, có các sợi dây đồng được quấn quanh cuộn coil.

Phần thân van và phần bộ điều khiển sẽ được liên kết với nhau bằng lõi thép. Thân van sẽ là nơi bắt nối trực tiếp với đường ống, và chúng có thiết kế kiểu nối ren.Bên trong thân van sẽ chứa màng van là cao su, nhựa Viton, đây là chi tiết quan trọng trong van.

Chúng có thiết kế nằm ngang và có chức năng chắn lối đi. Đối với loại đóng mở gián tiếp, phần màng van sẽ được gắn nối thêm với 1 lò xo. Bộ điều khiển của Round-star là bộ coil điện hình trụ tròn, hoặc hình vuông.

Bên ngoài và vỏ coil điện làm từ chất liệu nhựa cách điện tốt. Bên trong sẽ chứa các chi tiết như cuộn coil được quấn quanh bằng các sợi dây đồng, lõi thép và lò xo.

Nguyên lý hoạt động của van điện từ đồng Round star

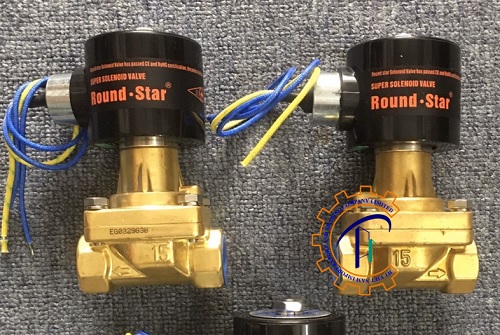

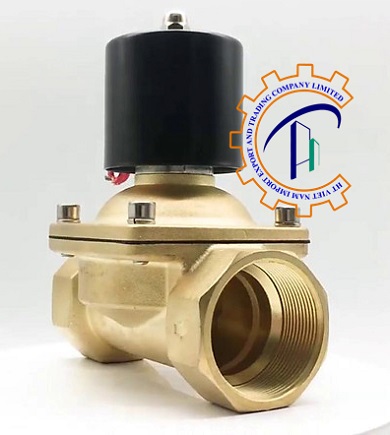

Dựa vào cấu tạo của van điện từ Round star mà chúng ta vừa tìm hiểu, phần thân van có hai loại là đóng mở trực tiếp và đóng mở gián tiếp. Chính vì vậy mà nguyên lý làm việc của chúng cũng sẽ có hai loại rõ ràng. Là kiểu nguyên lý làm việc trực tiếp, và kiểu nguyên lý làm việc gián tiếp. copper-solenoil-valve

Nguyên lý làm việc trực tiếp

Khi đang tồn tại ở trạng thái đóng hoàn toàn, chúng ta sử dụng nguồn điện AC, DC để cấp vào. Tại bộ phận coil điện, nguồn điện được truyền trực tiếp vào bộ coil.

Lúc này, bộ coil điện sẽ tiếp nhận điện năng và gây ra các phản ứng. Chúng sinh ra một dòng từ trường dựa vào theo nguyên lý điện từ học. Các dòng từ trường sẽ hút phần lõi thép của van điện từ và làm van được mở ra. S

au khi van điện từ không làm việc nữa, chúng ta ngắt nguồn điện. Và trục van lại quay lại vị trí ban đầu, đóng kín lối đi. Đối với dòng van điện từ đồng round star  thường mở thì làm việc ngược lại.

Nguyên lý làm việc gián tiếp

Nguyên lý này chỉ có thể áp dụng cho dòng van thường đóng. Đó là chúng đóng mở dựa vào sự chênh lệch áp suất của đầu vào và đầu ra của van điện từ. Khi chúng ta cấp điện vào thiết bị, bộ coil điện sẽ sản sinh ra từ trường và hút trục van lên.

Lúc này sẽ tạo ra một lối thông, áp suất đầu ra sẽ tràn vào bên trong khoang và cân bằng với áp suất đầu vào. Lúc này màng van sẽ bị đẩy lên tự động dựa vào áp lực không khí trong đường ống, và dòng chảy được thông qua.

Khi chúng ta ngắt nguồn điện, trục van sẽ hạ xuống và chặn lại lối thông khí. Lúc này áp suất lại bị chênh lệch giữa đầu ra và đầu vào và làm van điện từ  lại được đóng lại. nguyen-ly-hoat-dong-solenoil-valve

Đặc tính và ứng dụng của van điện từ đồng round star

Đối với dòng van điện từ Round star bộ coil điện sẽ là dạng đúc, và có hình dạng tròn. Thân van làm từ đồng, và áp lực làm việc là ở mức 0,5 – 10 bar, cùng nhiệt độ 150 độ C.

So với các dòng van cơ điều khiển khác như van bi hay van bướm điện. Việc sử dụng van điện từ sẽ giúp cho quá trình đóng mở nhanh gọn hơn. Và giá thành sửu dụng rẻ hơn.

Đối với dòng chất liệu đồng, van điện từ đồng round-star sẽ mang các kích thước chỉ từ 15A – 50A. Và môi trường làm việc của chúng sẽ là môi trường hơi, khí nén.

Chúng không có thiết kế nối bích nên việc lựa chọn áp lực môi trường cũng sẽ hạn chế hơn. Tuy nhiên chúng rất phù hợp cho việc lắp đặt, sửa chữa hay bảo trì van.

Ứng dụng của van điện từ đồng

Van điện từ đồng được ứng dụng rộng rãi trong hệ thống bình thường. Ban đầu, hầu hết các dòng van điện từ đều được thiết kế bằng chất liệu đồng thau.

Tuy nhiên với vài môi trường đặc biệt như dòng hóa chất ăn mòn, muối axit, bazo… Thì việc sử dụng dòng chất liệu đồng sẽ có vấn đề hơi khó khăn hơn một chút.

Và vì lý do đó, các nhà sản xuất đã chế tạo ra dòng van điện từ mang chất liệu inox để hỗ trợ cho môi trường axit. Ngoài môi trường axit và oxi hóa ăn mòn ra, thì hầu như van điện từ đồng Round star đều có thể làm việc được ở hầu hết các môi trường.

Từ các hệ thống cấp thoát nước, các hệ thống tưới tiêu tự động. Đến các hệ thống hơi nóng, khí, gas,… hay xăng dầu. Hiện nay do ngành công nghiệp đã được cải tiến đã hình thành ra nhiều chất.

Chính vì vậy, không riêng dòng chất liệu đồng, mà còn rất nhiều dòng chất liệu khác được hình thành. Và để giảm bớt cho việc chi tiêu tiền hàng hóa.

Chúng ta chỉ sử dụng dòng van điện từ đồng round star trong các hệ thống cấp thoát nước, tưới tiêu. Và các hệ thống lò hơi, khí gas, khí nén, xăng dầu. Đặc biệt, van được lắp đặt sau các hệ thống cài hẹn giờ tự động, cảm ứng từ xa.

round-star-copper-solenoil-valve

Xem thêm: các loại van điện từ Round star

Nơi mua van điện từ đồng Round star

Trên đây là một số thông tin sơ bộ về dòng van điện từ round star đồng. Để biết thêm các thông tin chi tiết về dòng sản phẩm này, bạn đọc có thể liên hệ ngay cho chúng tôi để được tư vấn.

Ngoài ra công ty XNK HT Việt Nam còn cung cấp các mặt hàng van công nghiệp lớn như van cổng, van bi, van hóa chất, van cầu hơi. Hay các loại van bướm có chất liệu khác nhau như van bướm VFS, van bướm tay gạt inox…Hàng hóa có đầy đủ các giấy chứng nhận, giấy kiểm định, CO/CQ.

Mọi thắc mắc, xin vui lòng liên hệ:

Hotline: 0981 625 884

Email: kd5.htvietnam@gmail.com

Website: https://vangiatot.com
