Van điện từ đồng

550,000

  • Kích thước: UDN8 – DN50
  • Loại: Uni-D, ODE, Hewcho, TPC, Round star
  • Loại: thường mở, thường đóng
  • Chất liệu: đồng
  • Kiểu nối ren: 3/8″ – 2″
  • Áp lực làm việc: 0.3 – 1.0 mpa
  • Nhiệt độ: 5 – 80 độ C
  • Nguồn điện: 24v DC, 220v AC.
  • Môi trường làm việc: nước, khí, hơi, dầu.
  • Hàng nhập khẩu, bảo hành 12 tháng.

Van điện từ hay còn có tên gọi solenoil valve là một trong những dòng van điện hiện nay đang có mặt trên thị trường. Van điện từ được biết đến với nhiều dòng chất liệu khác nhau,

Trong đó nên kể đến là dòng van điện từ đồng được sử dụng nhiều nhất. Vậy liệu dòng van điện từ đồng này có gì nổi bật? Và chúng có thể ứng dụng được ở những dạng môi trường nào?

Van điện từ đồng là gì

Van điện từ đồng là dòng van điện từ mang chất liệu đồng, chúng làm việc bằng nguồn điện áp AC 220V và DC 24V. Van điện từ đồng còn có tên gọi là copper solenoil valve, chúng được sử dụng cho việc đóng ngắt và điều tiết dòng chảy.

Hoạt động bằng cách tiếp nhận điện năng và biến đổi thành từ trường để làm việc. Nhờ vào việc sử dụng nguồn điện 24V, 220V, điện áp một chiều, điện áp xoay chiều,.. Và chất liệu thân van làm từ đồng, van có thể ứng dụng được cho các dòng môi trường nước, dầu, khí, hơi, xăng, khí nén,…

Hiện nay, trên thị trường đang có một số dòng van điện từ đồng như Van điện từ ODE đồng, Uni-D đồng, Roundstar đồng, TPC đồng,… Những loại van điện từ này đều có cả hai dòng thường đóng và thường mở. Và mang các kích thước từ DN8 – DN50 sử dụng kiểu nối ren chắc chắn. solenoil-valve-tpc

Cấu tạo và nguyên lý hạt động của van điện từ đồng

Van điện từ đồng cũng tương tự như các dòng van điện từ inox hay nhựa. Đều cấu tạo gồm hai phần chính là thân van và bộ coil điện. Khi làm việc đều dựa vào nguồn điện áp để đóng mở van. Cụ thể như sau:

Cấu tạo copper solenoid valve

Dòng van điện từ mang chất liệu đồng dù ở trạng thái thường đóng hay thường mở. Chúng đều có chung các bộ phận cấu tạo chính như thân van, bộ coil. Hay một số chi tiết ốc hãm, màng ngăn.

Cụ thể:

Thân van điện từ: Được làm từ chất liệu đồng, và chúng có các kích thước từ DN8 – DN50. Với hai đầu nối của van là kiểu nối ren thuận tiện cho việc sửa chữa và tháo rời. Và trên thân có đúc nổi chiều mũi tên biểu thị hướng đi của dòng chảy.

Bộ coil: Bộ coil gồm rất nhiều các chi tiết làm việc, từ thân coil, cuộn coil, piston, lò xo. Phần cuộn coil được quấn chặt bằng dây đồng và đây là phần tiếp nhận điện năng chính.

– Ngoài ra, còn các chi tiết như màng ngăn sẽ gắn vào một đầu piston – trục van, và các ốc hãm. cau-tao-cua-van-dien-tu-unid-uw15

Nguyên lý làm việc của van điện từ đồng

– Đối với dòng van điện từ thường đóng, là khi van ở trạng thái ban đầu là đóng hoàn toàn. Chúng ta sử dụng nguồn điện 24V, hoặc 220V cấp vào trong bộ coil. Lúc này điện năng sẽ tạo ra từ trường làm piston chuyển động đi lên, và tạo ra lối đi cho dòng lưu chất. Khi chúng ta ngắt nguồn điện, van điện từ đồng thường đóng lại trở về vị trí ban đầu.

– Đối với dòng van điện từ thường mở, chúng ta cũng sử dụng nguồn điện 24v, 220v cấp vào. Khi ở trạng thái bình thường, van tồn tại ở trạng thái mở. Sử dụng nguồn điện cấp vào bộ nguồn của van sẽ làm piston chuyển động. Và piston sẽ được hạ xuống đóng lại đường đi của dòng lưu chất. nguyen-ly-hoat-dong-solenoil-valve

Một số đặc điểm nổi bật của dòng van điện từ đồng

Đặc tính của van điện từ đồng

Van điện từ mang chất liệu đồng thường tồn tại ở hai dạng thường đóng và thường mở. Thông thường người sử dụng hay chọn loại thường đóng. Vì đa số van sẽ tồn tại ở trạng thái tự nhiên này nhiều hơn dòng thường mở.

Quá trình làm việc của van điện từ đồng trong khả năng môi trường giới hạn sẽ phụ thuộc hoàn toàn vào phần màng van. Dựa vào màng van làm từ cao su hay Viton để áp dụng thiết bị cho điều kiện nhiệt độ cho phép.

Nếu chất liệu màng van làm bằng cao su, thì nhiệt độ van điện từ chịu được là 0 – 90 độ C. Còn nếu màng van là chất liệu Viton thì van sẽ chịu được nhiệt độ 0 – 160 độ C. Tên gọi tiếng anh của dòng van điện từ này là Copper solenoil valve.

Và trên thân van sẽ có ký hiệu chiều mũi tên chỉ hướng dòng chảy đi qua. Cũng được xếp vào một trong những dòng van điều khiển điện.

Tuy nhiên so với dòng van cơ điều khiển điện như van bi điện, van bướm điện. Thì việc sử dụng van điện từ sẽ cho phép khả năng đóng mở nhanh hơn.

  ung-dung-cua-van-dien-tu-unid

Ưu điểm của van điện từ đồng

Là dòng van điện từ hoạt động bằng nguồn điện áp thông thường. Van có thể hoạt động đóng mở đơn giản nhờ vào nguồn điện áp để làm việc. Cấp điện thì van điện từ sẽ hoạt động, còn ngắt điện thì van trở lại trạng thái ban đầu.

Giá thành van điện từ rẻ hơn nhiều so với các dòng van điều khiển điện khác. Chất liệu đồng rất thông dụng cho người sử dụng. Có thể ứng dụng được ở nhiều dòng môi trường như nước, hơi, dầu, xăng, khí.

Thiết kế nhỏ gọn, sử dụng kiểu lắp đặt ren nhanh gọn, đơn giản. Việc lắp đặt không cần phải sử dụng đến các kỹ thuật viên có trình độ chuyên môn.

Có thể thay thế cuộn coil điện nếu chúng bị hỏng. Và phần coil điện có nhiều loại model khác nhau, đa dạng cho người dùng lựa chọn.

van-dien-tu-dong

Nhược điểm của van điện từ

– Độ cơ học làm việc không được tốt như các dòng van bướm điện, van bi điện.

– Tuổi thọ làm việc bị hạn chế, vòng đời ngắn.

– Dòng lưu chất khi chảy qua sẽ bị giảm bớt áp lực đáng kể.

– Khi làm việc bắt buộc phải có nguồn điện.

– Không hoạt động được cho các hệ môi trường hóa chất, oxi hóa ăn mòn.

Các lại van điện từ đồng hiện nay

Van điện từ đồng thường đóng

Dòng van điện từ đồng thường đóng là loại van điện từ thường tồn tại ở các trạng thái đóng. Chúng được người tiêu dùng lựa chọn rất nhiều.

Bởi lý do là các dòng van cơ, van công nghiệp thường tồn tại nhiều ở trạng thái đóng. Van điện từ đóng khi được cấp điện thì sẽ mở ra, còn khi ngừng cấp điện thì van sẽ đóng lại

Van điện từ đồng thường mở

Loại van điện từ đồng thường mở thì làm việc ngược lại so với dòng van điện từ đồng thường đóng. Đối với dòng van này, chúng hoạt động bình thường như một khóa chặn. Với trạng thái tự nhiên ban đầu cho phép dòng chảy đi qua. Khi chúng ta cấp điện, van sẽ đóng vai trò khóa chặn, chặn lại lối đi của dòng chảy.

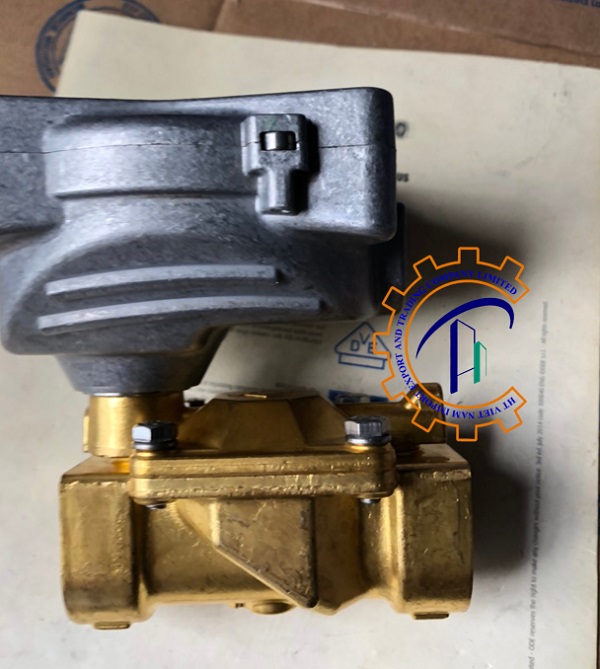

van-dien-tu-dong-dn40

Xem thêm: Cách phân biệt van điện từ thường đóng và thường mở.

Van điện từ Uni-D đồng – Đài Loan

Van điện từ đồng Uni-D của Đài Loan có hai loại thường đóng và thường mở. Hoặc động bằng nguồn điện áp AC 240V và DC 24V để làm việc. Van điện từ Unid đã có thể sử dụng được trong các môi trường khác nhau như nước, xăng, dầu,..

Van sử dụng bộ coil điện là dạng coil cuốn giúp tiếp nhận điện năng và chuyển hóa nhanh. Van làm việc được ở hai dòng môi trường chính là nước và hơi.

  • Kích thước: UDN8 – DN50
  • Model: UW/ US
  • Loại: Uni-D Đài Loan
  • Loại: thường mở, thường đóng
  • Chất liệu: đồng
  • Kiểu nối ren: 3/8″ – 2″
  • Áp lực làm việc: 0.3 – 1.0 mpa
  • Nhiệt độ: 5 – 80 độ C
  • Nguồn điện: 24v DC, 220v AC.
  • Môi trường làm việc: nước, khí, hơi, dầu.
  • Hàng nhập khẩu, bảo hành 12 tháng.
  • solenoil-valve

Van điện từ Round star đồng – Đài Loan

Van điện từ Round star là một trong những dòng van điện từ hiện đang có mặt rộng rãi trên thị trường Việt Nam. Có xuất xứ chính tại Đài Loan, đang tồn tại dưới hai dạng kiểu dáng lắp ren và lắp bích.

Với các kích thước từ 15A đến 40 A sẽ sử dụng kiểu nối ren chắc chắn. Còn với các dòng kích thước từ 50A trở lên sẽ là kiểu nối bích.

  • Kích thước: 15A, 20A, 25A, 32A, 40A, 50A
  • Nối ống: Φ 21mm – Φ 219mm
  • Loại: thường đóng, thưởng mở.
  • Chất liệu: đồng
  • Áp lực làm việc: 0.2 – 16 bar
  • Nhiệt độ làm việc: màng cao su: -10 – 90 độ C, màng viton: -10 – 160 độ C
  • Điện áp: 24V, 110V, 220V
  • Đệm van: cao su, viton
  • Môi trường làm việc: nước, dầu, hơi
  • van-dien-tu-dong-round-star

Van điện từ TPC đồng  – Hàn Quốc

Có xuất xứ từ Hàn Quốc, có hai loại chính là loại môi trường hơi và loại môi trường nước. Với những dòng van dùng cho môi trường hơi sẽ có model là DWS.

Còn với môi trường nước là DW. Chất liệu của van điện từ TPC là đồng, thiết kế nối ren hai đầu.

  • Model: DW, DWS
  • Kích thước: DW10 – DW50, DWS10 – DWS50.
  • Loại: thường đóng, thường mở
  • Chất liệu: đồng
  • Kích thước nối ống: ren : 1/4″ – 2″
  • Kiểu đóng mở bằng màng.
  • Áp lực làm việc nước: 1.0 mpa.
  • Nhiệt độ: -5 – 50 độ C
  • Nguồn điện: 24v DC, 220v AC
  • van-dien-tu-hoi-tpc

Van điện từ Hewcho đồng – Đài Loan

Van điện từ Hewcho là dòng van điện từ chuyên dùng lắp đặt cho các hệ thống tưới tiêu tự động. Chúng có chức năng đóng và mở dòng chảy khi được sự tác động từ điện năng.

Thông thường, dòng thiết bị này thường được sử dụng đi kèm với các thiết bị hẹn giờ. Và để làm việc được, van điện từ nước Hewcho đã sử dụng nguồn điện DC24V, AC220V. Van điện từ Hewwcho có hai loại là hơi Hewcho và nước Hewcho.

  • Kích thước: 2W-10/10J, 2W-15/15J, 2W-20/20J, 2W-25/25J, 2W-40/40J, 2W-50/50J
  • Loại: thường mở, thường đóng.
  • Kiểu nối: nối ren
  • Chất liệu: đồng
  • Kích thước nối ống: ren: 3/8″ – 2″
  • Áp lực làm việc: nước: 1.0 mpa, dầu: 0.3 – 1.0 mpa.
  • Nhiệt độ: -5 – 50 độ C
  • Nguồn điện: 24v DC, 220v AC.
  • Môi trường làm việc: chất lỏng, dầu,
  • Hàng nhập khẩu, bảo hành 12 tháng.
  • van-dien-tu-dong-hoi-nong

Van điện từ ODE đồng – Italya

Đây hẳn là một trong những dòng van điện từ nổi bật nhất hiện nay trên thị trường van điện. Dòng van điện từ ODE với thiết kế nhiều model sẽ rất khó khăn cho người dùng tìm kím và ứng dụng.

Chúng làm việc bằng quá trình tiếp nhận điện năng và chuyển hóa sang dạng từ trường. Với khả năng làm việc đóng mở nhanh gọn, và bộ coil điện được thiết kế là dạng coil đúc chắc chắn.

Van điện từ ODE hiện đang được sử dụng chính trong các hệ thống cảm ứng tự động. Là dòng van tiếp nhận nguồn điện năng DC và AC để làm việc, tuy nhiên sử dụng cuộn coil đúc nên tuổi thọ làm việc được đánh giá vô cùng tốt.

  • Kích thước: 1/4″ – 2″
  • Model: 21A2KT20, 21H7KV120, 21H8KV120, 21H9KV180, 21W4KV250, 21W5KV350-MR, 21L2K1T40, 21IH3KIV150, 21IH4K1V160, 21X2KT120, 21X3KT190, 21IH6K1V200, 21IH7K1V350, 21IH8K1V400, 21IH3KIV150, 21IH4KIV160, 21IH5K1V200, 21IH6K1V250, 21IH7K1V350, 21IH8K1V400, 21A2KOT12-XC, 4731KOT70, 4966KOQ120, 4592MZU190
  • Nối ống: Φ13mm – Φ60mm
  • Loại: thường đóng, thưởng mở.
  • Làm việc: trực tiếp, gián tiếp.
  • Chất liệu: đồng thau, inox
  • Áp lực làm việc: nước, hơi, hóa chất: 0.2 – 10 bar hoặc 0,2 – 16 bar. Khí nén: 0 – 100bar
  • Nhiệt độ làm việc:-10 – 140 độ C
  • Điện áp: 24V, 110V, 220V
  • Đệm van: Viton, Vải độn, cao su
  • Môi trường làm việc: nước, dầu, hơi, khí gas, khí nén ode-solenoil-valve

Lưu ý khi lựa chọn van điện từ đồng khi làm việc

 – Để có thể lắp đặt thiết bị vào đường ống dễ dàng, cần lựa chọn van điện từ đồng có kích thước bằng kích thước ống nối.

– Lựa chọn môi trường làm việc của van, là môi trường nước nóng hay lạnh. Hoặc là môi trường chất lỏng, hay dầu nhớt, hơi để dùng chất liệu phù hợp

– Nên tham khảo chính xác áp lực làm việc của van điện từ đồng thường đóng và thường mở. Để đảm bảo tuổi thọ làm việc của van được lâu dài

– Lựa chọn nguồn điện sử dụng để lắp nối cho van điện từ phù hợp.

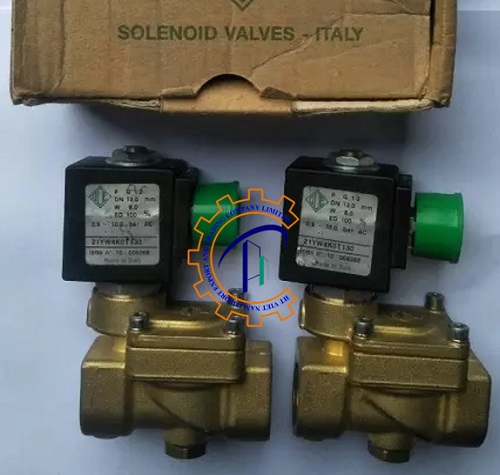

– Và đối với các môi trường chứa cặn, bùn, rác thải, không sử dụng van điện từ. van-dien-tu-ode-hoi

Nơi mua van điện từ đồng chất lượng

Công ty HT việt nam chuyên cung cấp những sản phẩm thông dụng và phù hợp với nhu cầu của mọi khách hàng mua. Với các mặt hàng được nhập khẩu trực tiếp tại các nước Đài Loan, Hàn Quốc, Nhật Bản,…

Tại kho hàng, hơn 3000 mặt hàng khác loại đa dạng mẫu mã sẽ mang lại cho người sử dụng nhiều sự lựa chọn phong phú.

  • Đặc biệt, công ty còn có nhiều ưu ái cho người tiêu dùng như :
  • Đảm bảo giao hàng đúng thời hạn và giữ liên lạc với khách hàng bất cứ lúc nào.
  • Đối với các sản phẩm đặc biệt phức tạp. Chúng tôi bố trí kỹ thuật viên để đào tạo và hướng dẫn người dùng sử dụng sản phẩm. Điều chỉnh và bảo trì.
  • Thời gian bảo hành của các sản phẩm là 12 tháng kể từ khi xuất xưởng.
  • Trong quá trình sử dụng sản phẩm, nhà máy chúng tôi thường xuyên tổ chức cho nhân viên kỹ thuật. Kiểm tra đến thăm và lấy ý kiến ​​người dùng về chất lượng sản phẩm, tình trạng sử dụng, ý kiến ​​cải tiến,… Nhằm nâng cao hơn nữa chất lượng sản phẩm.
  • Để phản hồi nhanh nhất các khiếu nại của người dùng về vấn đề chất lượng sản phẩm, nhân viên dịch vụ sau bán hàng tức tốc đến hiện trường trong vòng 24-36h
