Van điện từ inox Round star

650,000

Thông số kỹ thuật:

  • Kích thước: 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 150A, 200A
  • Nối ống: Φ 21mm – Φ 219mm
  • Loại: thường đóng, thưởng mở.
  • Chất liệu: inox, màng cao su, viton
  • Áp lực làm việc: 0.2 – 16 bar
  • Nhiệt độ làm việc: màng cao su: -10 – 90 độ C, màng viton: -10 – 160 độ C
  • Điện áp: 24V, 110V, 220V
  • Đệm van: cao su, viton
  • Môi trường làm việc: nước, dầu, hóa chất, khí nén, hơi
  • Hàng có sẵn, bảo hành 6 tháng.

Là một trong những dòng van điện từ có xuất xứ tại nước công nghiệp Đài Loan. Van điện từ inox round star được biết đến là một trong những dòng thiết bị đa dạng và nổi bật.

Được xếp vào dòng van điều khiển điện, liệu van điện từ Round star mang chất liệu inox có nguyên lý hoạt động như nào? Mời bạn đọc hãy cùng tham khảo bài mô tả sản phẩm dưới đây.

Giới thiệu về van điện từ inox round star

Van điện từ inox round star là một trong những hãng van điện từ có xuất xứ tại Đài Loan. Van được xếp vào dòng van điều khiển điện, bởi chúng hoạt động bằng nguồn điện áp DC, AC để làm việc.

Thông thường, dòng van điện từ hay được sử dụng cho các hệ thống tưới tiêu, các hệ thống làm việc tự động. Hay các hệ thống hẹn giờ, cảm ứng từ xa.

Với các kích thước đơn giản và nhỏ gọn, van có thể lắp được được cho các đường ống có kích thước 3/8″ – 6″. Dòng van điện từ inox mang cả hai loại kết nối ren và nối bích, các kích thước từ 3/8′ – 2″ sẽ sử dụng kiểu nối ren.

Còn với các kích thước từ 2″ – 6″ sẽ là kiểu nối bích chắc chắn. Cấu tạo của dòng van điện từ inox thuộc hãng Round star có cấu tạo cũng tương tự như các dòng van điện từ thường.

Là gồm phần thân van được đặc chế từ dòng chất liệu inox, và bộ coil điện. Riêng bộ coil điện của van điện từ round star sẽ có hai dạng là dạng coil tròn và dạng coil vuông. Và dòng van điện từ inox này có cả hai loại thường đóng và thường mở round-star-solenoil-valve

Xuất xứ van điện từ inox round star

Thông thường, các sản phẩm van điện từ thường được làm từ chất liệu đồng. Tuy nhiên với vài môi trường làm việc, van đồng không thể đáp ứng được.

Các nhà sản xuất đã chế ra dòng van điện từ mang chất liệu inox. Chúng được chế tạo ra để đáp ứng cho các môi trường hóa chất ăn mòn. Và đặc biệt dòng chất liệu inox còn có độ bền cao, tuy nhiên giá thành thì sẽ cao hơn dòng van đồng một chút.

Hiện nay, các dòng van điện từ inox đang có mặt trên thị trường Việt Nam có thể mang các thương hiệu như: stainless steel solenoid valve UniD, stainless steel solenoid valve Round star, hay các van điện từ nhập khẩu từ châu Âu.

Với đầy đủ giấy tờ chứng nhận, và kiểm định tiêu chuẩn sẽ mang lại sự lựa chọn cho khách hàng.

Cấu tạo của van điện từ round star inox

Cấu tạo của van điện từ gồm hai phần chính là thân van và bộ coil điện.

  • Phần thân van và phần bộ điều khiển sẽ được liên kết với nhau bằng lõi thép. Thân van sẽ là nơi bắt nối trực tiếp với đường ống. Và chúng có thể là kiểu nối ren hoặc nối bích. Bên trong thân van sẽ chứa màng van là cao su, nhựa Viton, đây là chi tiết quan trọng trong van. Chúng có thiết kế nằm ngang và có chức năng chắn lối đi. Đối với loại đóng mở gián tiếp, phần màng van sẽ được gắn nối thêm với 1 lò xo.
  • Bộ điều khiển của Round-star là bộ coil điện hình trụ tròn, hoặc hình vuông. Bên ngoài và vỏ coil điện làm từ chất liệu nhựa cách điện tốt. Bên trong sẽ chứa các chi tiết như cuộn coil được quấn quanh bằng các sợi dây đồng, lõi thép và lò xo.  catalog-solenoil-valve-round-star

Xem thêm: Van điện từ đồng round star

Nguyên lý làm việc của van điện từ inox Round star

Van điện từ round star được biết là một trong những dòng van điện từ có các kích thước đa dạng. Không chỉ vậy, ngay cả đặc tính và cách thức hoạt động của chúng cũng rất khác nhau.

Tương tự như dòng van điện từ ODE inox, van điện từ round star mang chất liệu inox. Cũng được biết đến là dòng van điện từ dùng cả cho môi trường nước và khí, hóa chất. Chúng sẽ có thể là loại thường mở hoặc thường đóng. Và đóng mở theo nguyên lý trực tiếp hoặc gián tiếp.

Van điện từ inox round star hoạt động theo đặc tính

Van điện từ inox thường đóng:

Dòng van này có cấu tạo thân van được nối thẳng với bộ coil điện bằng 1 trục van. Khi chúng ta cấp điện vào bộ coil điện. Lúc này coil sẽ tiếp nhận điện năng và chuyển hóa chúng thành từ tính.

Từ tính sinh ra sẽ làm biến đổi lò xo bên trong van ( lò xo nối với trục van). Lò xo nén lại và kéo theo trục van di chuyển theo. Và kéo theo màng van chuyển động cùng. Lúc này van sẽ tạo ra một lối đi và dòng chảy được thông qua.

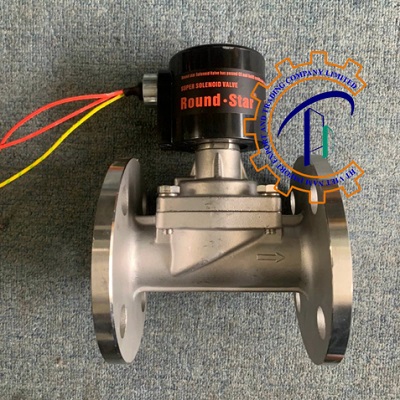

van-dien-tu-inox-round-star

Van điện từ inox thường mở:

Đối với dòng van dạng thường mở thì chúng có nguyên lý làm việc ngược lại với dạng thường đóng. Bởi dạng thường mở có thiết kế lò xo nối giữa lõi sắt và màng van.

Khi có dòng điện đi vào bộ coil điện, coil điện sẽ tiếp nhận và chuyển đổi sang dạng từ trường. Chúng hút lò xo đi xuống và kéo theo lối đi bị bịt kín lại.

Van điện từ inox round-star hoạt động theo cấu tạo

Đối với dạng hoạt động trực tiếp

Dòng van này có cấu tạo thân van được nối thẳng với bộ coil điện bằng 1 trục van. Khi chúng ta cấp điện vào bộ coil điện, lúc này coil sẽ tiếp nhận điện năng.

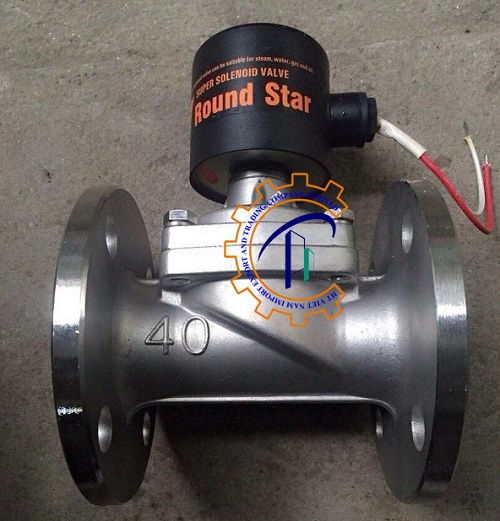

Và chuyển hóa điện năng thành từ trường. Từ tính sinh ra sẽ làm biến đổi lò xo bên trong van ( lò xo nối với trục van). Lò xo nén lại và kéo theo trục van di chuyển theo, và kéo theo màng van chuyển động cùng. Lúc này van sẽ tạo ra một lối đi và dòng chảy được thông qua. nguyenly-lam-viec-truc-tiép

Đối với dạng hoạt động gián tiếp

Khác với loại đóng mở trực tiếp, dòng van điện từ inox đóng mở gián tiếp dựa vào sự chênh lệch áp suất. Tức là ban đầu khi chưa cấp điện cho thiết bị, áp suất đầu ra so với áp suất đầu vào chênh lệch.

Lúc này màng van sẽ chặn kín lối đi và không cho phép dòng chảy đi qua chúng. Khi chúng ta cấp điện vào thiết bị. Phần coil điện nhận được tiếp nhận điện năng.

Và biến đổi chúng thành nguồn từ trường. Lúc này từ trường sẽ hút phần piston lên và tạo ra một lối thông nhỏ. Áp suất từ bên ngoài sẽ được truyền vào.

Chúng làm cho áp lực đầu ra sẽ được cân bằng so với áp lực đầu vào. Khi đó phần màng ngăn bị thay đổi áp suất sẽ nén lại lò xo. Và lò xo nén lại sẽ mở ra lối đi cho dòng chảy. van-dien-tu-round-star

Các loại van điện từ inox Round star

Van điện từ inox lắp ren

Van điện từ Round star lắp ren mang chất liệu inox là dòng van điện từ có thiết kế nhỏ gọn. Với các kích thước từ DN8 đến DN50. Van điện từ inox lắp ren thường được sử dụng chính cho các hệ thống tại hộ gia đình.

Việc sử dụng kiểu thiết kế ren sẽ giúp cho van dễ dàng lắp đặt và tháo rời. Cùng với đó, việc sửa chữa cũng sẽ dễ dàng hơn rất nhiều. Dòng van điện từ nối ren chỉ thường xuất hiện cho các hệ thống có áp lực ở 0,5 – 5 bar. Và chúng xuất hiện cho các hệ thống tưới tiêu tự động. Các hệ thống cài đặt hẹn giờ, cảm biến từ xa.

van-dien-tu-lap-ren-round-star

Van điện từ inox lắp bích

Dòng van điện từ lắp bích chất liệu inox cũng mang chất liệu tương tự như dòng lắp ren. Chúng có các kích thước lớn hơn dòng lắp ren, đó là từ 2″ – 4″.

Do thiết kế kiểu nối bích giúp van dễ dàng lắp ghép và tháo rời. Nên việc lắp đặt và sửa chữa van điện từ mặt bích inox round star cũng sẽ được dễ dàng hơn nhiều.

Đối với dòng van điện từ mặt bích inox. Áp lực làm việc của van chịu được sẽ cao hơn so với dòng van điện từ ren. Chúng sẽ làm việc trong khoảng áp lực 0,5 – 10 bar. Và nhiệt độ cho phép ở mức 60 độ C.  van-dien-tu-lap-bich-inox

Nơi mua van điện từ inox round star

Trên đây là một số thông tin sơ lược mà chúng tôi cung cấp về dòng van điện từ round star inox. Để hiểu rõ hơn về từng loại hoặc các cách sử dụng van, bạn đọc có thể liên hệ ngay cho chúng tôi.

Ngoài dòng van điện từ round star inox, công ty XNK HT Việt Nam còn cung cấp các dòng van điện từ khác. Như van điện từ ODE đồng, van điện từ Uni-D, van điện từ TPC,.. Với các chất liệu đa dạng như nhựa, inox, đồng, gang.

Sẽ luôn đem lại cho các quý khách hàng một sự lựa chọn hoàn hảo.Ngoài ra, chúng tôi còn cung cấp các mặt hàng van công nghiệp khác như van cầu, van màng hơi, van bướm. Được nhập khẩu trực tiếp tại các nước công nghiệp lớn Hàn Quốc – Đài Loan – Malaysia – Italy – Nhật Bản.

Hàng hóa sẽ được bảo hành trong vòng 12 tháng kể từ ngày xuất kho. Và được đổi trả trong vòng 3 – 7 ngày nếu như hàng hóa không đúng yêu cầu của khách hàng.
