van khí nén 5/2 Airtac

350,000

Thông số kỹ thuật:

  • Van khí nén Airtac 5/2
  • Điện áp: DC12V, DC24V, AC24V, AC110V, AC220V
  • Kích thước cửa khí: 1/8″, 1/4″, 3/8″
  • Kích thước cửa xả khí: 1/8″, 1/4″
  • Chất liệu thân van: nhôm
  • Tiêu chuẩn coil điện: IP67
  • Loại: 1 coil điện, 2 coil điện
  • Xuất xứ: Trung Quốc
  • Hàng bảo hành 12 tháng
  • Loại van hơi 5 cửa 2 vị trí. (1 đầu kích bằng khí nén)
  • Hãng sản xuất: AIRTAC (Đài Loan)
  • Dòng series 4A200 có 3 loại như sau:
  • Nhiệt độ hoạt động: -20~70oC.
  • 4A210-08 là loại van khí nén 5/2 có 1 đầu kích bằng khí nén (Ren 13mm)
  • 4A220-08 là loại van khí nén 5/2 có 2 đầu kích bằng khí nén (Ren 13mm)
  • 4A230-08 là loại van khí nén 5/3 có 2 đầu kích bằng khí nén (Ren 13mm)

Catalog van điện từ khí nén 5/2

Khuyến mãi
  • Chiết khấu: ưu đãi cao + Miễn phí: giao hàng nội thành với các đơn trên 5tr
  • Tư vấn tận tâm, nhiệt tình
  • Hậu mãi: Nhận bảo hành lên đến 12 tháng
  • Tin cậy: Hàng cam kết gốc chính hãng (Giấy tờ đầy đủ)
  • Giá ở bên trái chỉ mang tính chất tham khảo

Là một thiết bị van điện từ chuyên dụng cho các thiết bị khí nén, van khí nén 5/2 Airtac có xuất xứ tại Trung Quốc. Ngoài dòng van khí nén 5/2, van còn các loại khác như 2/2, 3/2, 4/2, 5/3,… Trong những loại trên, thì dòng Airtac 5/2  thường được sử dụng khá rộng rãi.

Chúng xuất hiện trong các hệ thống xilanh khí nén, đến các bộ điều khiển khí nén,.. Để tìm hiểu các thức hoạt động của loại van này, mời bạn đọc tham khảo các thông tin dưới đây.

Mô tả van khí nén 5/2

Van khí nén 5/2 còn có tên gọi khác là van điện từ khí nén 5/2. Đây là một trong những dòng van đảo chiều có thiết kế 5 cửa và có hai vị trí. Chúng hoạt động bằng cách sử dụng nguồn điện áp để thực hiện đóng mở van.

Điều này có thể giúp cho người sử dụng điều khiển được thiết bị ngay cả ở vị trí xa. Cuộn coil điện của thiết bị đóng phần vô cùng quan trọng cho việc điều khiển van làm việc.

Thông qua tên gọi chúng ta sẽ biết được cấu tạo của thiết bị. Bởi việc mang tên gọi 5/2 là dựa vào hình dạng cấu tạo của van, là số cửa van và số vị trí làm việc của van. Là dòng van điện từ khí nén, van khí nén Airtac 5/2 có cấu tạo gồm hai phần là phần thân van và phần coil điện.

Với thân van là hình dạng dẹt, vỏ nhôm, và coil điện là dòng coil đúc. Van điện từ khí nén Airtac khi làm việc có thể sử dụng nguồn điện DC 12V, DC 24V, AC 110V, AC 220V

Trên thân van điện từ và bộ coil điện sẽ có các thông số kỹ thuật. Điều này sẽ cho phép người dùng nắm rõ được các thông tin của loại thiết bị này.

van-dien-tu-airtac-4v230C-08
hàng nhập khẩu chính hãng đài loan – có sẵn số lượng lớn

Các chỉ số định mức của thiết bị

Van điện từ 5/2 chính là gồm 5 cửa khí và hoạt động dưới 2 trạng thái. Hai trạng thái này là mở van và đóng van.

  • P: cửa cấp khí đầu vào
  • A, B: hai cửa cấp khí đầu ra
  • R, S: hai cửa xả khí nên lắp kèm giảm thanh.

Trên thân van sẽ in các model van như 4V220-08, 4M310-10, 4V230C-08,.. Mỗi model sẽ biểu thị một thông số riêng về kích thước và cấu tạo van. Phía dưới các model này là áp suất khí giới hạn cho phép của van điện từ khí nén 5/2 Airtac. Bên cạnh sẽ là sơ đồ làm việc biểu thị quá trình đóng mở van.

thong-so-dinh-muc-airtac-4v230
đảm bảo giá rẻ hơn bất kỳ nơi nào khác – chính sách giao hàng miễn phí cóa sẵn tại hà nội

Trên bộ coil điện sẽ có nguồn điện quy định sử dụng cho van điện từ. Tiếp theo đó là tần số điện áp cấp vào. Và đặc biệt kèm theo là tiêu chuẩn IP67 chống thấm nước.

Sơ đồ và nguyên lý hoạt động của van khí nén 5/2 Airtac

Van khí nén 5/2 có hai loại là loại thường đóng ( NC) và loại thường mở (NO). Hai loại này sẽ có cách thức làm việc trái ngược nhau. Dưới đây chúng tôi sẽ chia sẻ cho các bạn về sơ đồ và cách thức vận hành của van khí nén 5/2.

Trên thân van có thiết kế 5 cửa van, trong đó có 3 cửa dẫn khí và 2 cửa xả khí. Khí nén khi được cấp vào van điện từ sẽ vào từ cửa P của thiết bị. Sau đó sẽ truyền đến 2 cửa A và B.

Việc chúng sẽ đi cửa nào còn tùy thuộc vào van khí nén 5/2 Airtac là loại thường đóng hay thưởng mở. Và sau cùng, hai cửa R và S sẽ lần lượt là hai cửa xả khí của A và B.

Sơ đồ 5/2 thường đóng

Đối với dòng thường đóng, tức quá trình chúng ta sử dụng thiết bị này đi kèm với các xilanh khí nén. Hay các bộ điều khiển khí nén thì khi cấp khí vào van điện từ. Các thiết bị khí nén kia vẫn giữ nguyên được trạng thái ban đầu.

  • Khi van ở trạng thái chưa kích hoạt, khí nén được đi đến van điện từ qua cửa P, chúng sẽ đi theo hướng đến của A để truyền vào các thiết bị điều khiển. Lượng khí thải trong các thiết bị khí nén sẽ bị đẩy ra ngược lại theo hướng cửa B và xả ra bằng cửa S.
  • Khi van được kích hoạt nguồn điện, khí nén sẽ được đảo chiều hướng đi. Chúng sẽ đi từ cửa  P sang cửa B, và lượng khí thải sẽ đi từ A và xả ra cửa Rvan-khi-nen-5/2-airtac

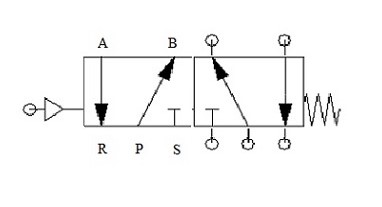

Sơ đồ 5/2 thường mở

Đối với dòng thường mở thì chúng hoạt động ngược lại với dòng thường đóng. Cũng được sử dụng lắp đặt kèm với các thiết bị khí nén khác như xilanh, đầu khí,..

  • Khi van ở trạng thái chưa kích hoạt, khí nén được đi từ đầu P đến cửa B và truyền khí vào các thiết bị phía sau. Lượng khí nén được cấp vào các thiết bị này, sẽ đẩy lượng khí cũ đang ở bên trong thiết bị ra ngoài theo cửa A. Cửa A sẽ tiếp nhận khí thải và xả ra bằng cửa R.
  • Khi van được cấp điện, khí nén sẽ được đảo chiều hướng đi. Chúng sẽ đi từ cửa  P sang cửa A, và lượng khí thải sẽ đi từ B và xả ra cửa xả Svan-dien-tu-khi-nen-thuong-mo-5/2

Một số hình ảnh van khí nén 5/2 Airtac

airtac 4v210 06 3
4v220-08-solenoil-valve-airtac
van-dien-tu-airtac-4m310-08
cau-tao-van-khi-nen-airtac-4m320-10
airtac 4v210 06 5

Cấu tạo và nguyên lý hoạt động van điện từ 5/2

  • Van điện từ là một thiết bị kiểm soát áp suất.
  • Nó được sử dụng để ngăn chặn dòng chảy ngược của chất lỏng và kiểm soát dòng chảy của chất lỏng, khí, bột và không khí. Phần thân của van điện từ gồm có 5 cổng và 2 vị trí.
  • Bộ thu nguồn sử dụng DC24V và AC220V. điện (hoặc điện áp khác).
  • Piston nằm trong thân van được sử dụng để đóng mở van bằng cách ấn xuống một mặt cụ thể.

Vai trò của các cửa trên van điện từ 5/2:

Van là loại van điện từ hai chiều, có lò xo, có cổng cho cổng vào và ra của không khí trên cửa 2 và cửa 4. Cửa 3 và 5 được thiết kế để sử dụng thay thế như lối ra hoặc cửa vào, tùy thuộc vào yêu cầu làm việc của bạn. Môi trường.

Các loại van điện từ 5/2 thông dụng:

  • Van điện từ 5/2 Airtac
  • Van điện từ 5/2 SMC
  • Van điện từ 5/2 TPC
  • Van điện từ 5/2 Festo
  • Van điện từ 5/2 STNC
  • Van điện từ 5/2 YPC…

Van khí nén Airtac được cung cấp với nhiều loại 5/2, 4A300 và 4A100 với kích thước khác nhau. Tất cả chúng đều được làm bằng vật liệu chất lượng cao với hiệu suất tuyệt vời. Nó được sử dụng rộng rãi trong nông nghiệp, truyền động khí nén và nhiều hơn nữa

  • 4A410-15 là loại van hơi 5/2 có 1 đầu kích khí (Ren 21mm)
  • 4A420-15 là loại van hơi 5/2 có 2 đầu kích khí (Ren 21mm)
  • 4A430-15 là loại van hơi 5/3 có 2 đầu kích (Ren 21mm)
  • 4A310-10 là loại van hơi 5/2 có1 đầu kích (Ren 17mm)
  • 4A320-10 là loại van hơi 5/2 có 2 đầu kích (Ren 17mm)
  • 4A330-10 là loại van hơi 5/3 có 2 đầu kích (Ren 17mm)
  • 4A110-06 là loại van hơi 5/2 có1 đầu kích(Ren 9,6mm)
  • 4A120-06 là loại van hơi 5/2 có 2 đầu kích (Ren 9,6mm)
  • 4A130-06 là loại van hơi 5/3 có 2 đầu kích (Ren 9,6mm)

Bảng giá van điện khí nén 5/2 – Báo giá van điện từ 5/2

Đối với những người đang tìm mua van điện từ thì việc tìm hiểu sản phẩm đang được các công ty sử dụng phổ biến nhất hiện nay luôn là điều nên làm. Dưới đây là bảng giá tham khảo của một số sản phẩm van điện từ được ưa chuộng nhất hiện nay để quý khách dễ dàng so sánh.

Mã sản phẩmNối RenGiá bán
4V110-061/8145.000đ
4V210-081/4115.600đ
4V310-103/8152.200đ
4V410-151/2268.700đ

Van điện từ 5/2 Airtac 1 đầu điện

Mã sản phẩmRenGiá bán
4V110-061/8100.500đ
4V210-081/476.800đ
4V310-103/8118.350đ
4V410-151/2187.000đ

Van điện từ khí nén 5/2 Airtac 2 đầu điện

Mã sản phẩmRenGiá bán
4V220-081/4130.500đ
4V320-103/8205.000đ
4V420-151/2287,300

Van điện từ 5 cửa 2 vị trí 2 đầu PVN

Mã sản phẩmRenGiá bán
4V120-061/8237,900
4V220-081/4196,300
4V320-103/8266,500
4V420-151/2409,500

Nơi mua van khí nén 5/2 Airtac chất lượng

Mỗi khách hàng khi tìm hiểu sản phẩm, nên lưu ý đến nguồn gốc và chất liệu của chúng. Và để hiểu chi tiết hơn về sản phẩm và giá thành hợp lý. Thì việc lựa chọn nơi mua hàng chính là vấn đề khó khăn. Hiện nay công ty HT việt nam chúng tôi chuyên cung cấp các loại phụ kiện kết nối đường ống.

Như các dòng van điện từ UniD, Hewcho, ODE, Round star,.. Hay các dòng van cơ như van bi 3 ngã, van bi điều khiển, van cổng,…Được nhập khẩu trực tiếp từ China, Korea, Taiwan, Japan,.. Đa dạng về kích thước chủng loại và đầy đủ chứng chỉ co/cq.

Ngoài ra, đến với chúng tôi, quý khách hàng sẽ được nhận một số ưu đãi như;

  • Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày
  • Hàng hóa có đầy đủ giấy tờ CO/CQ
  • Tư vấn lắp đặt 24/7
  • Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km
  •  Báo giá thương mại
  • Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)

Mọi chi tiết thắc mắc xin liên hệ :

  • Hotline: 0981 625 884
  • Email: kd5.htvietnam@gmail.com
  • Website: https://vangiatot.com

Van điện từ 5’2 là gì?

Van điện từ 5/2 và 5/3 được sử dụng để điều khiển dòng khí và các loại khí khác cho các ứng dụng điều khiển chuyển động chạy bằng khí nén. Một điện từ là một dạng của van điện từ. Nó chứa một pít tông hoạt động bởi một cuộn dây điện từ, được thiết kế để giữ pít tông ở một vị trí cho đến khi được cung cấp năng lượng bởi một nam châm điện.

Ứng dụng van điện từ 5/2

Van điện từ 5/2 được áp dụng cho các van khí nén. Như van bướm khí nén, van bi khí nén, van dao khí nén, van y xiên khí nén. Van điện từ 5/2 ứng dụng lắp đặt cho xi lanh khí nén, hệ thống đóng mở cung cấp khí nén tự động.
