Van điện từ hơi

550,000

  • Model: DWS, US, 21A2KT15, 21YW4KOT130, 21YW5KOT190, 21W6KOT250.
  • Hãng sản xuất: TPC, Hewcho, Unid, ODE,..
  • Kích thước: DN15 – DN50
  • Chất liệu: Đồng
  • Áp lực: PN10, PN16 và PN25
  • Nhiệt độ: 0 – 200 C
  • Điện áp: DC 24V, AC 220V
  • Môi trường: Hơi, hơi nóng, khí gas,…
  • Xuất xứ: Đài Loan, Hàn Quốc, Italya
  • Hàng nhập khẩu, bảo hành 12 tháng.

Van điện tư hơi là dòng van điện từ thường được sử dụng cho các hệ thống hơi. Có tên tiếng anh là Steam solenoil valve. Với chức năng đóng mở dòng chảy nhờ vào nguồn điện năng.

Steam solenoil valve có cấu tạo như nào? và cách thức vận hành ra sao? Dưới đây là một số thông tin về dòng van này.

Van điện từ hơi là gì

Van điện từ hơi là dòng van điện hoạt động đóng mở trong các hệ thống hơi. Được xếp vào dàng van điện, với việc đóng mở vận hành nguồn điện áp để làm việc. Với thiết kế bộ coil điện được cuốn quanh bằng những sợi dây đồng.

Chúng đã chuyển hóa nguồn điện năng sang từ trường. Van điện từ có thể làm việc khi lắp đặt đi kèm với các bộ điều khiển hẹn giờ.Một số dòng van điện từ sử dụng cho môi trường hơi hiện nay nên kể đến như TPC – Hàn Quốc. ODE – Italya, Uni-D – Đài Loan, Hewcho.

Với thiết kế nhỏ gọn và kiểu lắp ghép nối ren. Việc vận hành và lắp đặt van điện từ dường như là vấn đề vô cùng đơn giản. ode-solenoil-valve

Thông số kỹ thuật

  • Model: DWS, US,…
  • Hãng sản xuất: TPC, Hewcho, Unid, ODE,..
  • Kích thước: DN15 – DN50
  • Chất liệu: Đồng
  • Áp lực: PN10, PN16 và PN25
  • Nhiệt độ: 0 – 200 C
  • Điện áp: DC 24V, AC 220V
  • Môi trường: Hơi, hơi nóng, khí gas,…
  • Xuất xứ: Đài Loan, Hàn Quốc, Italya
  • Hàng nhập khẩu, bảo hành 12 tháng.

Cách nhận biết của van điện từ hơi

Để có thể giúp người sử dụng phân biệt được dòng van điện từ hơi và van điện từ nước. Khi cả hai dòng này đều mang theo cùng một chất liệu. Thì chúng tôi sẽ giới thiệu các cách sau đây.

– Cách 1: Ở trên phần coil điện sẽ có team ký hiệu các thông tin của sản phẩm, và thông số van điện từ. Người sử dụng có thể phân biệt giữa hơi và nước bằng cách: Hơi có ký hiệu ” S “, nước ký hiệu ” W “.Ví dụ như:

  • Van điện từ nước Uni-D ký hiệu: “UW”
  • Van điện từ hơi Uni-D ký hiệu: “US”

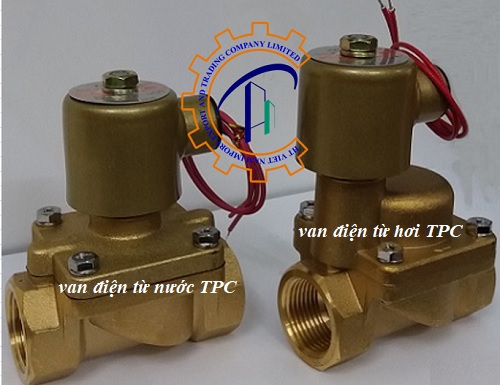

 – Cách 2: Người sử dụng có thể dựa vào hình dáng của van để phân biệt. Đối với dòng van điện từ sử dụng cho môi trường hơi, thân van có thiết kế dạng bầu dục.

Điều này là đo đặc tính của dòng chất liệu hơi có tốc độ dòng chảy chậm hơn so với các dòng van điện từ nước. Hoặc một số dòng van sẽ để hình dáng van theo kiểu mở gián tiếp như đặt coil điện sang một đầu van. van-dien-tu-hoi-tpc

Cấu tạo và nguyên lý hoạt động của van điện từ hơi

Dòng van điện từ hơi có cấu tạo cũng sẽ tương tự như các dòng van nước. Đó là gồm hai phần chính là thân van và bộ coil điện. Và cũng có cấu tạo vận hành tương tự như các dòng van điện từ khác.

Tuy với mỗi hãng van khác nhau, cấu tạo về hình dạng có thay đổi. Nhưng nhìn chung các chi tiết trong van cũng sẽ tương tự nhau. Cụ thể:

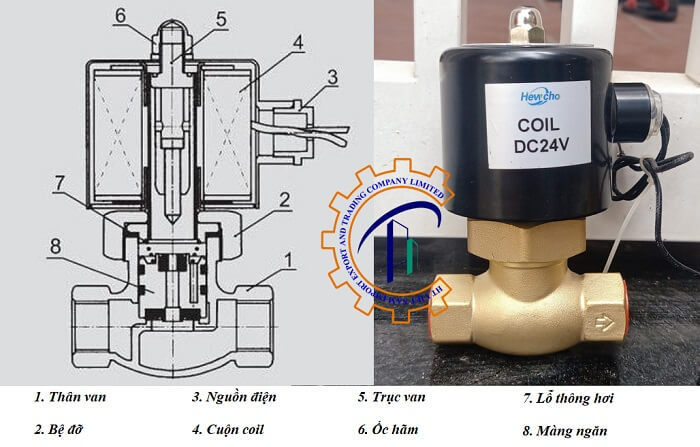

Cấu tạo của steam solenoil valve

Cấu tạo của steam Solenoil valve có cấu tạo gồm các chi tiết chính sau đây:

Thân van: Được đúc từ chất liệu đồng, có hai đầu nối ren chắc chắn. Thân van có thiết kế gồm hai nửa mặt cầu ghép lại với nhau.

Màng van: Làm từ chất liệu cao su Viton, PTFE, là chi tiết được dùng để đóng mở lối đi của dòng chảy.

Lò xo: Phần giúp màng van quay lại vị trí đầu khi van ngừng cấp điện

Piston: Phần liên kết giữa thân van và cuộn coil điện. Chất liệu là dòng thép không gỉ.

Cuộn coil: Có thể là dạng coil thường hoặc coil đúc. Cuộn coil được cuốn quanh bằng các sợi dây đồng, giúp chuyển hóa điện năng thành từ tính. cau-tao-van-dien-tu-hewcho

Nguyên lý hoạt động của van điện từ hơi

– Đối với dòng van điện từ thường đóng, là khi van ở trạng thái ban đầu là đóng hoàn toàn. Chúng ta sử dụng nguồn điện 24V, hoặc 220V cấp vào trong bộ coil.

Lúc này điện năng sẽ tạo ra từ trường làm piston chuyển động đi lên, và tạo ra lối đi cho dòng lưu chất. Khi chúng ta ngắt nguồn điện, van điện từ đồng thường đóng lại trở về vị trí ban đầu.

– Đối với dòng van điện từ thường mở, chúng ta cũng sử dụng nguồn điện 24v, 220v cấp vào. Khi ở trạng thái bình thường, van tồn tại ở trạng thái mở. Sử dụng nguồn điện cấp vào bộ nguồn của van sẽ làm piston chuyển động. Và piston sẽ được hạ xuống đóng lại đường đi của dòng lưu chất. nguyen-ly-hoat-dong-solenoil-valve

Đặc điểm của van điện từ hơi

– Van điện từ dùng cho môi trường hơi sẽ có thiết kế phần thân van giống với dạng van cầu hơi đồng. Bên ngoài thân van là dạng van cầu, và bên trong cũng gồm hai nửa mặt cầu ghép lại. Tuy nhiên, phần tay quay của van cầu đồng sẽ được thay thế bằng bộ coil điện.

– Bộ coil điện của van cầu hơi được thiết kế là hình dạng tròn. Chúng cũng sử dụng hai đây nóng và mát để đấu nối vào bộ điện. Phần bộ coil được đặt ngay giữa đỉnh của phần thân van.

– Van điện từ đồng do làm việc ở trong hệ thống hơi, nên việc sử dụng nguồn điện áp sẽ có thể nhỏ hơn so với dòng van điện từ nước.

– Và, dòng van điện từ hơi có ký hiệu model: “S”. Việc này sẽ giúp người sử dụng nhận điện được van.

– Khi hoạt động, chúng không bị ngưng đọng dòng lưu chất. Việc đóng mở linh động và vô cùng chuẩn xác.

– Chất liệu thân van từ đồng giúp khả năng ứng dụng trong hệ thống không bị gây ra sự mài mòn khi làm việc- Đặc biệt, thiết kế nhỏ gọn, lắp đặt nhanh. solenoil-valve-tpc

Ứng dụng của van điện từ hơi

Dòng van điện từ này thường xuyên được người tiêu dùng lựa chọn lắp đặt trong các hệ thống làm việc liên quan đến hơi hoặc khí. Với thiết kế màng ngăn nằm ngang sẽ mang lại cho đường ống sự kín khít. Chúng thường được lắp ở trong các hệ thống làm việc như đặt hẹn giờ, cảm ứng nhiệt.

– Steam solenoil valve nóng thường đóng thường được sử dụng lắp đặt trong các hệ thống hơi nước cần điều khiển từ xa. Hoặc các hệ thống làm việc cảm biến tự động có kết hợp với bộ hẹn giờ.

– Hoặc lắp đặt cùng với hệ thống điều khiển mở nguồn điện từ xa, máy giặt, máy rửa chén,..

– Xuất hiện cho các hệ thống khí gas, khí thải – Hệ thống lò hơi, lò sưởi,..

– Đặc biệt dòng steam solenoil valve còn có thể xuất hiện trong các hệ thống đóng mở tự động hơi nóng, khí ở khoảng 80 độ C… cach-lap-dat-van-dien-tu-dong

Một số dòng van điện từ hơi hiện nay

Phân loại theo hãng sản xuất và phân loại theo cách thức vận hành làm việc. Chúng tôi cung cấp đến khách hàng một số hãng van điện từ sử dụng cho các hệ thống hơi hiện nay. Nổi bật như:

Van điện từ hơi TPC

Dòng van điện từ TPC được biết đến là một trong những dòng van đóng mở gián tiếp. Chúng có chất liệu thân được làm từ đồng thau và có thiết kế kiểu nối ren. Chúng chỉ có một loại thiết kế chính đó là loại thường đóng.

Dòng thiết bị van điện từ dùng cho môi trường hơi có model DWS và có các kích thước từ DN10 – DN50. Van điện từ TPC dùng cho môi trường hơi có thiết kế cuộn coil nằm về một phía. Cấu tạo của chúng thường phức tạp hơn nhiều so với  các dòng điện từ nước TPC.

Cũng được là dòng hoạt động đóng mở bằng điện, tuy nhiên dòng van điện từ hơi lại hoạt động theo nguyên lý gián tiếp.

  • Model: DWS
  • Kích thước: DWS10 – DWS50
  • Loại: thường đóng
  • Chất liệu: đồng
  • Kích thước nối ống: 3/8″ – 2″
  • Kiểu đóng mở gián tiếp bằng lối dẫn hướng.
  • Áp lực làm việc hơi, khí: 1.0 mpa.
  • Nhiệt độ: -5 – 50 độ C
  • Nguồn điện: 24v DC, 220v AC. van-dien-tu-dong-hoi-tpc

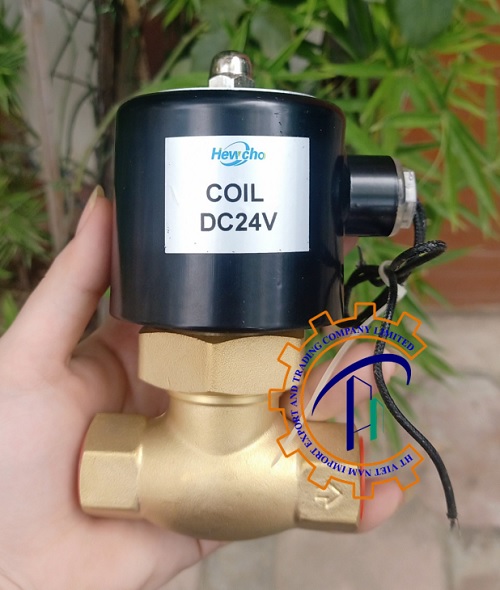

Van điện từ Hewcho hơi – Đài Loan

Van điện từ Hew-cho hơi hoạt động bằng cách biến đổi nguồn điện năng thành từ trường. Cấu tạo của thiết bị này gồm hai phần chính là thân van điện từ và bộ coil liên kết chặt chẽ bằng một piston ở giữa.

Van có thể sử dụng để nối kích thước các ống từ 3/8″ – 4″ bằng kiểu nối ren và nối bích. Van điện từ Hewcho sẽ có thiết kế phần thân van giống với dạng van cầu hơi đồng.

Bên ngoài thân van là dạng van cầu, và bên trong cũng gồm hai nửa mặt cầu ghép lại. Tuy nhiên, phần tay quay của van cầu đồng sẽ được thay thế bằng bộ coil điện.

  • Kích thước: 2WS-10, 2WS-20, 2WS-25, 2WS-32, 2WS-40, 2WS-50.
  • Model: 2WS-10/10J – 2WS50/50J
  • Loại: thường đóng, thường mở
  • Kiểu nối: nối ren. nối bích
  • Chất liệu: inox, đồng
  • Kích thước nối ống: 3/8″ – 2″
  • Áp lực làm việc: 0.3 – 0.7 mpa
  • Nhiệt độ: 5 – 80 độ C
  • Nguồn điện: 24v DC, 220v AC.
  • Môi trường làm việc: hơi, khí.
  • Hàng nhập khẩu, bảo hành 12 tháng van-dien-tu-hoi-hewcho

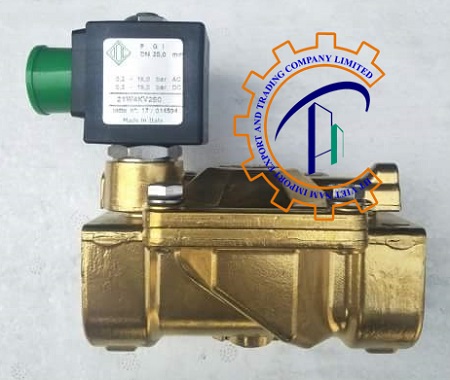

Van điện từ ODE hơi – Italya

Dòng van điện được nhập khẩu từ Ý này là một trong những dòng van điện từ hay được sử dụng nhiều nhất. Vì đặc trưng của dòng van điện từ ODE là sử dụng dạng coil đúc.

Nên tuổi thọ làm việc của chúng cao hơn rất nhiều so với dạng coil cuốn như các van điều khiển điện thông thường. Dòng van này có thể làm việc được ở trong các môi trường có nhiệt độ 90 – 110 đọ C. Hoặc ở các mức nhiệt 140 – 160 độ C, hay 180 độ C cũng vẫn đáp ứng được.

  • Kích thước: 1/4″ – 1′
  • Model: 21A2KT15, 21YW4KOT130, 21YW5KOT190, 21W6KOT250.
  • Nối ống: Φ 13mm – Φ 33mm
  • Chất liệu: đồng thau, lõi thép, màng teflon, viton
  • Áp lực làm việc: 1/4″ = 0 – 30bar. 1/2″, 3/4″, 1″ = 0.9 – 10 bar
  • Nhiệt độ làm việc: -10 – 180 độ C
  • Điện áp: 24V, 110V, 220V
  • Đệm van: teflon, viton
  • Môi trường làm việc: hơi nóng
  • Hàng có sẵn, bảo hành 6 tháng. van-dien-tu-hoi-ode

Nơi mua van điện từ hơi nhập khẩu chính hãng

Trên đây là một số thông tin về dòng van điện từ được công ty TNHH thương mại và XNK HT Việt Nam chúng tôi cung cấp ra thị trường. Các mặt hàng được nhập khẩu trực tiếp tại các nước Đài Loan, Hàn Quốc, Italya,..

Ngoài ra, chúng tôi còn cung cấp một số mặt hàng như van điều khiển điện, van điều khiển khí nén. Nổi bật như van bướm điện, van bi điện, van bướm khí nén,.. Khi khách hàng đến với chúng tôi, sẽ được trãi nghiệm một số ưu đãi đặc biệt. Như sau:

  • Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày
  • Hàng hóa có đầy đủ giấy tờ CO/CQ
  • Tư vấn lắp đặt 24/7
  • Hỗ trợ giao hàng nhanh trong nội thành
  • Báo giá thương mại
  • Hỗ trợ lắp đặt, bảo dưỡng
