Van giảm áp Y43H-16

555,555

Thông số kỹ thuật:

  • Van giảm áp Y43H-16
  • Model: Y43H-16
  • Kích thước: DN20 – DN150
  • Áp suất làm việc: PN16
  • Kiểu kết nối: Lắp ren, lắp bích
  • Nhiệt độ làm việc: 0 – 160 độ C
  • Tiêu chuẩn bích: BS
  • Tiêu chuẩn ren: NPT
  • Kiểu van: Đóng mở trực tiếp
  • Xuất xứ: Trung Quốc

Van giảm áp Y43H-16 được biết đến là một trong những đòng sản phẩm quan trọng hiện nay. Được sử dụng cho các hệ thống nước, hơi. Chúng nhằm hỗ trợ bảo vệ hệ thống khỏi những tác nhân không đáng có. Van giảm áp chính là một thiết bị đường ống không thể thiếu trong các hệ thống làm việc lớn. Vậy chúng có đặc điểm và cấu tạo gì nổi bật? Chúng ta hãy cùng tham khảo về sản phẩm này nhé.

Giới thiệu về van giảm áp Y43H-16

Van giảm áp Y43H-16 hay còn gọi là van điều chỉnh áp, và có xuất xứ chính tại Trung Quốc. Van được sử dụng trong các hệ thống làm việc liên quan đến hơi, nước. Hoặc xuất hiện rộng rãi trong các hệ thống thủy lực, khí nén.

Được làm từ chất liệu gang và có các kích thước từ DN20 – DN150. Và cho phép người sử dụng có nhiều sự lựa chọn sản phẩm phong phú.Van giảm áp Y43H-16 là loại van có khả năng làm suy giảm áp suất bên trong đường ống đến một mức áp suất nhất định.

Chúng ta có thể cài đặt cho áp suất đầu ra lớn hơn áp suất đầu vào bằng núm điều khiển nằm ở trên phần đầu van. Cấu tạo về hình dạng của van giảm áp Y43H-16 cũng đặc biệt hơn so với các dòng van công nghiệp khác. Trên thân van có đúc nổi thông số kỹ thuật và chiều mũi tên hướng lắp đặt của sản phẩm. van-giam-ap

Cấu tạo và nguyên lý hoạt động của van giảm áp Y43H-16

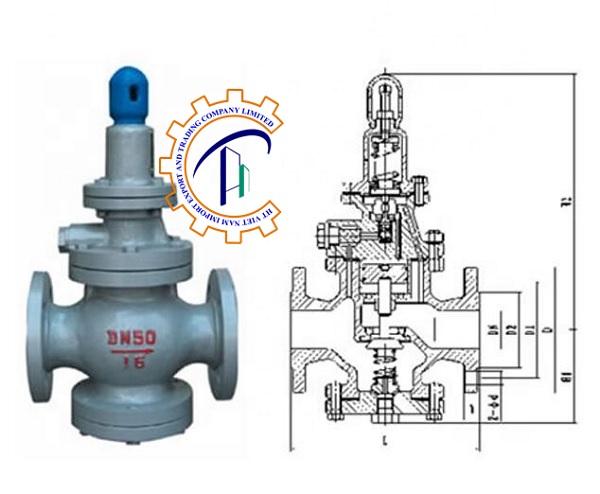

Cấu tạo van giảm áp

Cấu tạo các chi tiết của van giảm áp gồm các chi tiết rất đơn giản, chúng được chia là hai nửa là thân dưới và thân trên. Phần chất liệu để đúc thân van làm từ chất liệu thép không gỉ. Bên trong thân dưới sẽ chứa màng ngăn được gắn với trục lò xo.

Còn phần nửa trên của chúng chính là phần núm vặn chỉnh, vít hãm. Phần nửa trên còn có tên gọi khác là nắp van. Cấu tạo đầy đủ của từng chỉ tiết như sau:

Nắp van + Thân van: Đều được đúc nguyên khối từ chất liệu thép không gỉ. Chúng được xem như là lớp vỏ bên ngoài được sử dụng để bảo vệ các chi tiết bên trong. Thân van có thiết kế kiểu nối bích. Trên thân được khắc chiều mũi tên để chỉ hướng lắp đặt cho sản phẩm

Lò xo đàn hồi: Được làm từ vật liệu thép hợp kim cứng và đảm bảo được đồ đàn hồi. Đây là phần chi tiết thiết yếu của van giảm áp Y43H-16. Chúng được sử dụng để điều chỉnh áp suất đầu ra cho hợp lý.

Đĩa van: Là nơi tiếp xúc trực tiếp với dòng chảy, trên đĩa van sẽ có các lỗ nhỏ cho áp suất được thông qua.

Ốc điều chỉnh áp: Chúng được đặt ngay trên đầu van giảm áp. Phần ốc điều chỉnh này có vai trò chính là điều chỉnh áp lực đầu ra. Chúng ta vặn phần ốc hãm càng chặt, áp lực làm việc càng lớn. Còn nếu để chúng quá lỏng, áp lực làm việc càng bé.

Màng van: Phần màng van là phần nằm bên trong thân van, và chúng chắn toàn bộ lối đi của dòng chảy. Chúng có tác dụng nhận áp lực từ dòng chảy và tác động áp lực lên lò xo. cau-tao-van-giam-ap-y43h-16

Nguyên lý hoạt động của van giảm áp Y43H-16

Van giảm áp mặt bích Trung Quốc Y43H-16 chính là hoạt động nhờ vào áp lực đầu ra nhỏ hơn áp lực đầu vào. Khi áp suất đầu ra giảm, thì phần khoang nối ở đầu ra cũng đang giảm theo. Áp lực đầu ra giảm, còn áp lực đầu vào tăng sẽ đẩy màng ngăn và trục nối lên cao.

Ở vị trí ban đầu, dưới trạng thái chưa kích hoạt, các khoang chứa áp suất sẽ tương đương nhau. Và lúc này, việc áp suất ra vào hoàn toàn tự do và không bị ngăn cản.

Khi chúng ta thiết lập lò xo tại một giá trị áp suất cao, tức là xiết càng chặt lò xo lại. Thì phần khe van sẽ càng được thu hẹp lại, lúc ấy áp lực đầu vào sẽ lớn và đẩy áp suất qua cửa ra.

Kho van nhỏ sẽ khiến lượng áp suất đi qua ít. Và điều này sẽ giúp giảm áp suất của đầu ra.

Ứng dụng của van giảm áp Y43H-16

Lắp đặt đi kèm các hệ thống dẫn thủy như các hệ thống dẫn truyền nước, cấp thoát nước,… Van sẽ giảm thiểu được các sự cố xảy ra vì trong không gian bình thường sẽ có chứa cả thành phần oxi. Và khi chúng ta cho dòng chảy nước di chuyển trong hệ thống sẽ gây ra sự tích tụ về áp lực.

Van sẽ giúp cân bằng được áp suất bên trong hệ thống khi làm việc. Lắp đặt với các thiết bị khí nén như máy nén khí, túi khí, bình tích khí. Lúc này, van sẽ có vai trò giữ cho áp lực nằm ở mức cho phép.

Đảm bảo cho hệ thống làm việc không bị xảy ra sự cố, và có thể cân bằng được áp suất.Ngoài ra, trong các hệ thống chế biến thực phẩm như nhà hàng. Van còn xuất hiện với vai trò đảm bảo giữ được sự an toàn tránh gây cháy nổ, hỗ trợ làm chín thức ăn.

Và lắp đặt ở các hệ thống lò hơi,..Đặc biệt, với các môi trường như khai thác mỏ, khoáng sản cũng rất cần sử dụng các loại van giảm áp Y43H-16. Bởi các môi trường này đa phần toàn là nơi có áp lực cao nên rất cần van giảm áp để giúp các đường ống không bị hư hỏng. ung-dung-y43h-16

Nơi mua van giảm áp Y43H-16 chất lượng, chính hãng

Hiện nay, đơn vị XNK HT Việt Nam đang là một trong những đơn vị đại lý cấp 1. Chúng tôi chuyên cung cấp các dòng van công nghiệp, phụ kiện, đồng hồ đo,… Với các dòng van nổi tiếng như là van cổng, van cầu, van điện từ.

Hay một số thiết bị như đồng hồ đo nước, đồng hồ đo nhiệt độ,.. Đầy đủ kích thước và nhiều chất liệu khác nhau. Tại kho hàng chúng tôi, quý khách sẽ được trãi nghiệm các mặt hàng đa dạng.

Với hơn 3000 sản phẩm đa dạng và với nhiều ưu đãi đặc biệt cho khách hàng như sau:

– Hàng hóa được bảo hành 12 tháng, đổi trả trong vòng 3 – 7 ngày

– Hàng hóa có đầy đủ giấy tờ CO/CQ

– Tư vấn lắp đặt 24/7

– Hỗ trợ giao hàng nhanh trong nội thành, giao hàng miễn phí dưới 10 km

– Báo giá thương mại

– Hỗ trợ lắp đặt, bảo dưỡng ( Nếu khách hàng có nhu cầu)
