Van điện từ Airtac 4V230P-06

250,000

Thông số kỹ thuật:

  • Model: 4V230P-06
  • Tên van: Van điện từ Airtac khí nén 4V230P-06 5/2
  • Sử dụng nguồn điện: AC 12V,
  • Phần kích thước cổng chính là 1/8″
  • Phần kích thước cổng xả là 1/8″
  • Áp lực khí nén từ 0,15 – 0.8 mpa,
  • Áp suất thử: 1.5 mpa
  • Nhiệt độ làm việc cho phép từ -20 – 70 độ C
  • Khối lượng: 360g
  • Hãng sản xuất Aritac ( Trung Quốc )
  • Hàng nhập khẩu, bảo hành 12 tháng.

Là một trong những dòng van điện từ khí nén, van điện từ Airtac 4V230P-06 có xuất xứ tại Trung Quốc. Đây là một thiết bị chuyên được sử dụng và lắp đặt đi kèm với các bộ điều khiển khí.

Chúng có khả năng làm việc từ xa và hỗ trợ cho hệ thống làm việc hiệu quả.  Mặt khác, các dòng van điện từ có một đặc điểm là có thể làm việc từ động. Khi chúng ta kết hợp chúng với bộ hẹn giờ sẽ đem lại cho người sử dụng nhiều ứng dụng vượt trội.

Hiện nay dòng thiết bị van điện từ Airtac này hiện đang có mặt tại kho hàng XNK HT Việt Nam. Bạn đọc có thể liên hệ ngay cho chúng tôi theo Hotline: 0981.625.884 để đặt mua ngay van điện từ Airtac khí nén.

Mô tả van điện từ Airtac 4V230P-06

Van điện từ 4V230P-06 còn có tên gọi khác là van khí nén Airtac 4V230C-06. Là dòng van khí nén Airtac làm việc bằng điện áp DC hoặc AC.

Đây là loại van 5/3, tức là có 5 cửa và làm việc được ở 3 vị trí khác nhau. Với thiết kế hai đầu coil điện, việc đóng mở sẽ được áp dụng theo nguyên lý đóng mở trực tiếp.

Bên ngoài thân van chính là cấu tạo hai bộ coil điện lắp đặt bên hông. Vỏ thân được làm từ chất liệu hợp kim nhôm bền chắc, cách điện tốt.

Bên trong của van điện từ Airtac 4V230P-06 gồm một lõi sắt nằm giữa và trên lõi sắt sẽ có các khóa chặn. Khi chúng ta tiến hành cấp điện, khóa chặn này sẽ theo lõi sắt và di chuyển đóng các chiều hướng khí.

Và nhờ đó mà nguồn khí đi vào có thể đảo hướng từ đầu này sang đầu kia.Bên cạnh bộ coil điện sẽ là nút màu đỏ. Đây được xem là nút nhấn tay hoặc nút thử tay. Chúng được kích hoạt khi kiểm tra van, hoặc sử dụng trong trường hợp hệ thống bị ngắt điện.

van-dien-tu-airtac-4v230p-06

Thông số các model của van khí nén 4V230P-06

Model 4V230P-06 chính là ám chỉ các thông số sau:

  • 4V: Solenoil valve 5/2, 5/3
  • 2: 200 series
  • 30: double solenoil 5/3 way closed center
  • P: AC12V
  • 06: 1/8″

Van điện từ 5/3 chính là gồm 5 cửa khí và hoạt động dưới 3 trạng thái. ba trạng thái này là mở hoàn toàn, đóng hoàn toàn và điều tiết van. Trong đó, 5 cửa khí lần lượt là

  • P: cửa cấp khí đầu vào
  • A, B: hai cửa cấp khí đầu ra
  • R, S: hai cửa xả khí nên lắp kèm giảm thanh.thong-so-dinh-muc-airtac-4v230

Đặc điểm và ứng dụng của van điện từ Airtac 4V230P-06

Đặc điểm của 4V230P-06

– Van điện từ Airtac 4V230P-06 5/3 là dòng van điện từ hai bộ coil điện. Bộ coil điện sẽ cho phép van khí nén hoạt động theo cách, Khi ngừng nhắt điện, piston sẽ tự quay trở về vị trí ban đầu

– Nút thử tay trên van khí nén Airtac 4V230P-06 chính là nút khóa mở kích hoạt van. Nó tương tự như khi chúng ta cấp nguồn điện vào bên trong van điện từ. Khi nhấn giữ nút thử tay, van sẽ đảo chiều hướng khí. Và chúng ta thả nhấn nút, thì lõi van sẽ trở lại vị trí ban đầu.

– Được gọi là van khí nén 5/3, tức là van có 5 cửa, và chúng hoạt động theo 3 vị trí. Vị trí đầu là lõi sắt luôn đóng, còn vị trí sau là khi cấp điện, lõi sắt luôn mở. Khi ngừng thử tay hoặc cấp điện, lõi piston dòng van này sẽ trở về vị trí ban đầu.

model4V210-06 4V220-064V230C-06 4V230E-06 4V230P-064V210-08 4V220-084V230C-08 4V230E-08 4V230P-08
FluidKhông khí (được lọc bằng phần tử lấp đầy 40pm)
ActingThí điểm
Kích thước cổngVào = Ra = Xả = 1/8 “Vào = Ra = 1/4 “Xả = 1/8”
Kích thước công trình14,0 mm 2 (Cv = 0,78)12,0mm 2 (Cv = 0,67)16,0mm 2 (Cv = 0,89)12,0mm 2 (Cv = 0,67)
Loại van5 cổng 2 vị trí5 cổng 3 vị trí5 cổng 2 vị trí5 cổng 3 vị trí
Áp lực vận hành0,15-0,8MPa (21-114psi)
Sức ép bằng chứng1.5MPa (215psi)
Nhiệt độ ° C-20-70
Chất liệu của cơ thểHợp kim nhôm
Bôi trơnKhông yêu cầu
Tần số tối đa5 chu kỳ / giây3 chu kỳ / giây5 chu kỳ / giây3 chu kỳ / giây
Cân nặng4V210-06: 220 gam 4V220-06: 320 gam360g4V210-08: 220g 4V220–08: 320g360g

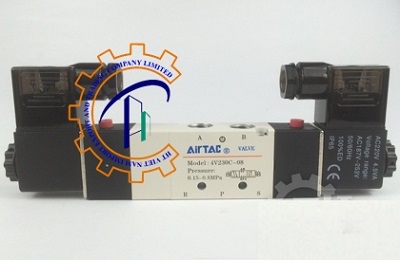

van-khi-nen-airtac-4v230p-06

>>>Xem thêm: Van điện từ Airtac 4M320-08

Ứng dụng của van điện từ Airtac 4V230P-06

Thông thường van điện từ 4V230P-06 thường được kết hợp với bộ điều khiển khí nén như Geko, KBvalve, Haitima. Cũng có một số trường hợp lắp đặt kèm cho dòng xylanh khí nén.

Các bộ piston xylanh, các xylanh cảm ứng nhiệt, các bộ xylanh xoay. Ngoài ra chúng có thể lắp kèm với các hệ thống cảm ứng điện từ, các bộ điều khiển từ xa.

Hoặc một số hệ thống hẹn giờ tự động.Chú ý không lắp đặt van điện từ khí nén Airtac ở ngoài trời, hoặc không ngâm chúng trong bất kỳ dòng chảy lưu chất nào.

Cấu tạo và nguyên lý làm việc của van điện từ Airtac 4V230P-06

Cấu tạo của van điện từ Airtac 4V230P-06

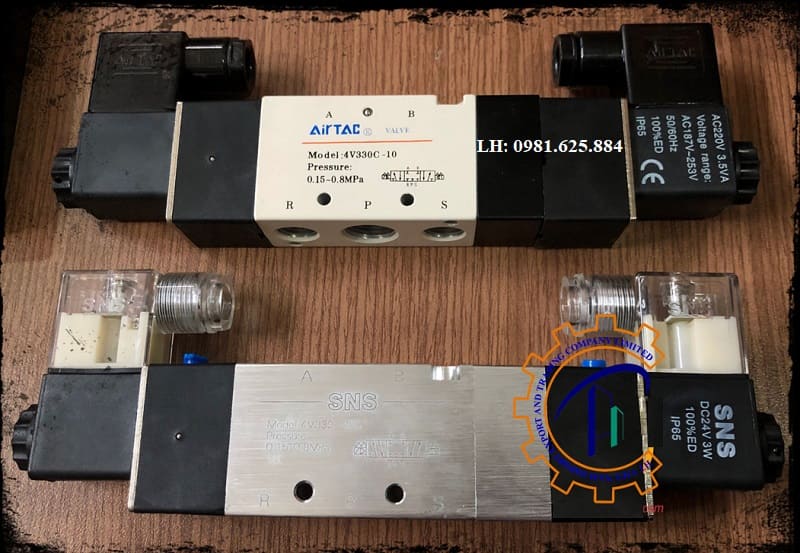

Ở phía trước van khí nén 4V230P-06, phần thân van sẽ có ghi các thông số làm việc cho phép. Cùng với đó là model sản phẩm, tiếp theo là phần áp suất hoạt động ( pressure).

Và một sơ đồ làm việc đi kèm biểu thị dòng khí nén đi qua, kèm hai bên sẽ là hai bộ coil điện. Mặt sau của van thì thường đơn giản hơn, chúng chỉ là phần bề mặt tiếp xúc với bề mặt lắp đặt.

Thiết kế hai lỗ nhỏ được dùng để bắt cố định chiếc van vào các thiết bị. Phía trên van điện từ Airtac 4V230P-06 sẽ có hai cửa A và B. Hai cửa này được sử dụng để kết nối với xylanh. Và chúng đưa trực tiếp áp suất khí vào bên trong xylanh.

Với kích thước của hai cửa sẽ là 13mm, việc nối hai cửa A và B sẽ được nối tương ứng hai cửa đầu vào và đầu ra của bộ xylanh. Và bên cạnh chúng là hai nút màu đỏ.

Đâu là hai nút thử tay được kích hoạt khi thử van và giúp van hoạt động. Bên dưới van điện từ khí nén 4V230P-06 sẽ gồm 3 cửa. với hai cửa xả hai bên và 1 cửa giữa đưa áp suất vào. Lần lượt từ trái qua phải là R, P, S. mat-tren-va-duoi-4v330c-10

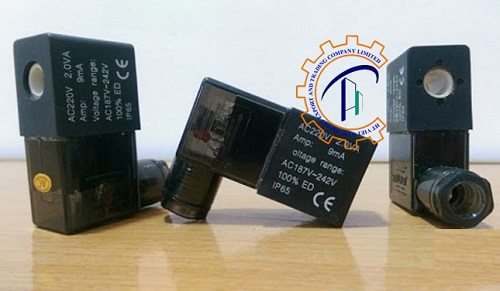

Bộ coil điện van khí nén Airtac

Hai bên van điện từ khí nén 4V230P-06 sẽ là hai bộ coil điện lắp đặt hai đầu. Chúng là dòng coil đúc, có thiết kế tương tự như dòng van điện từ ODE. Chất liệu vỏ coil điện được làm từ nhựa, và trên bề mặt vỏ coil sẽ mang các thông số kỹ thuật.

Cùng với đó là nguồn điện áp cho phép, và tiêu chuẩn IP67 chống thấm nước. Bên trong vỏ coil điện là bảng mạch coil, nơi tiếp nhận nguồn điện năng và chuyển hóa sang dạng từ tính.

Bộ coil điện có thể tháo rời, và việc đấu nối nguồn điện hai chiều là rất dễ dàng. Phần coil điện là coil đúc, và bên trong cuộn coil sẽ có nhiều sợi dây đồng quấn quanh trục để tạo ra từ trường. Phía trên coil điện là phần ốc hãm được sử dụng để liên kết bảng mạch và vỏ coil điện. bo-coil-dien-khi-nen-airtac

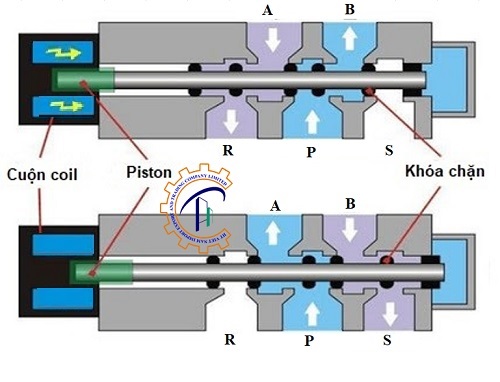

Nguyên lý làm việc của van khí nén 4V230P-06

Van điện từ khí nén 4V230P-06 có thiết kế hai bộ coil điện sẽ có cách thức làm việc vô cùng khác biệt với dòng 1 coil điện. Khi van điện từ chưa được cấp điện, chúng ta dẫn khí nén đi vào bên trong thiết bị.

Ở trạng thái này, nguồn khí nén được đi từ đầu P đến đầu A, và khí thải sẽ xả ra từ cửa B sang S. Khi tiến hành cấp điện cho cửa A và chưa cấp điện cho coil điện cửa B. Nguồn khí nén vẫn đi từ P đến A và trở ra từ đầu B sang S như cũ.

Khi ngắt điện ở đầu A, và tiến hành cấp điện ở đầu B, coil điện đầu B nhận điện năng và tạo ra từ trường. Chúng bắt đầu hút piston bên trong van điện từ về phía đầu B. Lúc này đường dẫn từ P qua A sẽ bị chặn lại bởi các khóa chia trên piston trục van.

Và đổi vào đó là hướng khí được đi từ P qua B. Còn khí thải sẽ chạy ngược ra từ đầu A và ra ngoài theo đầu R.Khi chúng ta ngắt nguồn điện dòng B, piston sẽ quay ngược về vị trí ban đầu là cửa P thông với A. nguyen-ly-hoat-dong-van-khi-nen-airtac

Nơi mua van điện từ Airatc 4V230P-06 chất lượng và giá tốt

Mỗi khách hàng khi tìm hiểu sản phẩm, nên lưu ý đến nguồn gốc và chất liệu của chúng. Và để hiểu chi tiết hơn về sản phẩm và giá thành hợp lý. Thì việc lựa chọn nơi mua hàng chính là vấn đề khó khăn.

Hiện nay công ty HT việt nam chúng tôi chuyên cung cấp các loại phụ kiện kết nối đường ống. Như các dòng van điện từ UniD, Hewcho, ODE, Round star,..

Hay các dòng van cơ như van bi ba ngã, van bi điều khiển, van cổng,…Được nhập khẩu trực tiếp từ China, Korea, Taiwan, Japan,.. Đa dạng về kích thước chủng loại và đầy đủ chứng chỉ co/cq.

Mọi chi tiết thắc mắc xin liên hệ :

Hotline: 0981 625 884

Email: kd5.htvietnam@gmail.com

Website: https://vangiatot.com
