bộ điều khiển van công nghiệp

Làm cách nào để 1 chiếc van có thể tự động đóng hoặc tự động mở theo suy nghĩ và ý thích của chúng ta? Câu hỏi này có lẽ là thắc mắc của rất nhiều người khi nhìn thấy những chiếc van có thể đóng mỏ tự động mà không cần đến tác động vật lý từ con người. Theo dõi bài viết này, chúng tôi sẽ giải thích tại sao chúng có thể tự động đóng mở ( Bộ điều khiển van công nghiệp )

Bộ điều khiển van công nghiệp là gì?

Bộ điều khiển van công nghiệp là thuật ngữ chung để chỉ hai loại bộ điều khiển tự động van công nghiệp, bao gồm bộ điều khiển điện và bộ điều khiển khí nén. Khi được kết hợp với các loại van công nghiệp như van bướm, van bi, van cầu, và những loại khác, bộ điều khiển van công nghiệp có vai trò quản lý các hoạt động mở và đóng của van. Điều này giúp thay thế các hoạt động vận hành bằng tay truyền thống, giảm thiểu chi phí và nhân công điều khiển, vận hành van.

Bộ điều khiển van công nghiệp thường được lắp đặt trong các công trình chế biến và sản xuất. Những hệ thống này yêu cầu chia tỉ lệ dòng chảy theo phần trăm. Van công nghiệp được lắp đặt ở các vị trí cao, sâu hoặc khó tiếp cận, nơi mà vận hành bằng tay trở nên khó khăn.

Ứng dụng của bộ điều khiển van công nghiệp trong các hệ thống đường ống công nghiệp

Bộ điều khiển van công nghiệp là thiết bị giúp tăng khả năng hoạt động của van trong các hệ thống đường ống. Thay vì sử dụng tay gạt hay tay quay để điều khiển hoạt động đóng mở của van, khi sử dụng bộ điều khiển van công nghiệp sẽ chuyển đổi năng lượng khí nén và năng lượng điện để giúp chúng ta làm việc đó.

Vì vậy thiết bị này rất được ưu chuộng sử dụng trong các hệ thống đường ống công nghiệp hiện nay, dưới đây là 1 số ví dụ cụ thể về ứng dụng của bộ điều khiển van công nghiệp trong các hệ thống đường ống công nghiệp.

• Bộ điều khiển van công nghiệp được sử dụng trong các hệ thống đường ống sản xuất thực phẩm, đồ uống các hệ thống đường ống sản xuất và đóng gói.
• Bộ điều khiển van công nghiệp được sử dụng trong các hệ thống đường ống dẫn hóa chất trong các nhà máy sản xuất sơn, sản xuất nước hoa và các loại mỹ phẩm,…
• Bộ điều khiển van công nghiệp được sử dụng trong các hệ thống đường ống các chất axit như muối, bazo, các hệ thống đường dẫn có thể gây hại cho con người.
• Bộ điều khiển van công nghiệp được sử dụng trong các hệ thống đường ống được sử dụng trong các hệ thống đường ống khai khác dầu khí, các hệ thống khai thác khí tự nhiên.
• Bộ điều khiển van công nghiệp được sử dụng trong các hệ thống đường ống được sử dụng trong các hệ thống đường ống tòa nhà, các chung cư, trung tâm thương mại, khu vui chơi.
• Bộ điều khiển van công nghiệp được sử dụng trong các hệ thống đường ống trên cao, các đường ống được lắp đặt ở vị trí con người không thể thực hiện hoạt động đóng mở dễ dàng.

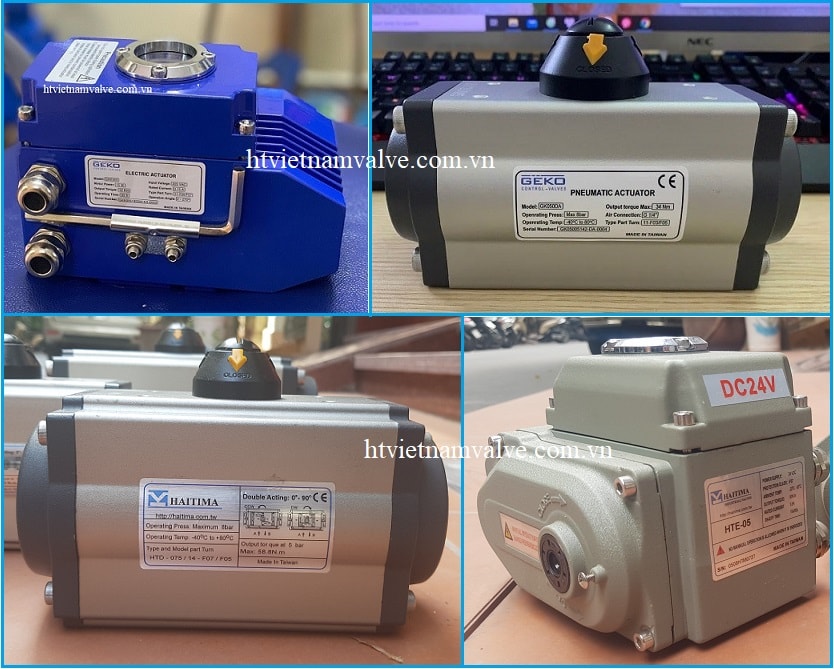

Những dòng bộ điều khiển van công nghiệp hiện nay trên thị trường

Trên thị trường hiện nay có rất nhiều các dòng sản phẩm bộ điều khiển van công nghiệp khác nhau, mỗi dạng đều có ưu điểm và được ứng dụng trong những công dụng khác nhau. Dưới đây hãy cùng chúng tôi tìm hiểu về các dòng sản phẩm bộ điều khiển được sử dụng phổ biến nhất hiện nay.

Bộ điều khiển khí nén

Bộ điều khiển khí nén là một loại thiết bị được vận hành bằng áp lực khí nén, giúp điều khiển và điều hành van hoạt động nhanh chóng và đáng tin cậy. Được sử dụng phổ biến trong các hệ thống đường ống công nghiệp sử dụng khí nén điều khiển hoạt động của hệ thống.

Bằng cách sử dụng áp lực khí nén để điều khiển các van công nghiệp, bộ điều khiển khí nén giúp đảm bảo rằng không có nguy cơ cháy hoặc chập điện xảy ra, ngay cả khi hoạt động với tần suất cao. Có hai dạng chính của khí nén được sử dụng, bao gồm dạng tác động đơn và tác động kép.

Bộ điều khiển điện

Bộ điều khiển điện là một thiết bị được sử dụng để điều khiển vận hành đóng mở của các van công nghiệp bằng cách tạo ra momen xoắn. Bộ điều khiển này hoạt động dựa trên nguồn điện áp, và có thể sử dụng nguồn điện 24V, 220V, 380V phổ biến tại các quốc gia trên thế giới.

Điều này giúp cho việc lắp đặt trở nên thuận tiện tại nhiều vị trí khác nhau. Bộ điều khiển điện có hai dạng chính: dạng ON/OFF (đóng mở hoàn toàn) và dạng tuyến tính (đóng mở theo các góc độ khác nhau).

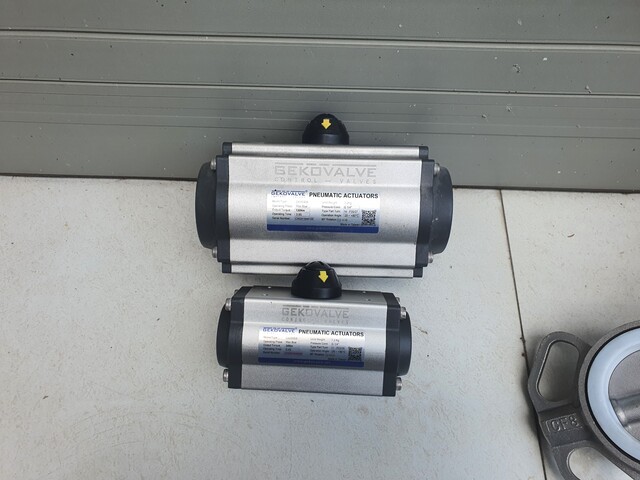

Bộ điều khiển khí nén Geko

Bộ điều khiển khí nén Geko là một sản phẩm của hãng Geko – Đài Loan, với sự kết hợp giữa công nghệ tiên tiến và hiện đại. Được chế tạo tỉ mĩ trên dây chuyền sản xuất, bộ điều khiển này mang lại khả năng tạo momen xoắn cao và hoạt động một cách chính xác và mượt mà.

Đặc biệt, độ bền của nó là rất tốt, trong khi giá thành vẫn phù hợp. Bộ điều khiển khí nén Geko sẽ là lựa chọn lý tưởng cho các ứng dụng khí nén cần độ tin cậy và hiệu suất cao.

Bộ điều khiển khí nén Haitima

Bộ điều khiển khí nén Haitima là một sản phẩm chất lượng tốt được chế tạo bởi hãng Haitima, thương hiệu danh tiếng trong lĩnh vực điều khiển tự động van công nghiệp. Với kỹ thuật vượt trội và hiệu suất ổn định, bộ điều khiển khí nén Haitima đã khẳng định được vị thế của mình trên toàn thế giới.

Sản phẩm được đánh giá cao về khả năng vận hành, cung cấp giải pháp tối ưu cho các ứng dụng công nghiệp. Với sự phổ biến trên thị trường Việt Nam, bộ điều khiển khí nén Haitima là lựa chọn hàng đầu cho nhu cầu điều khiển khí nén hiệu quả.

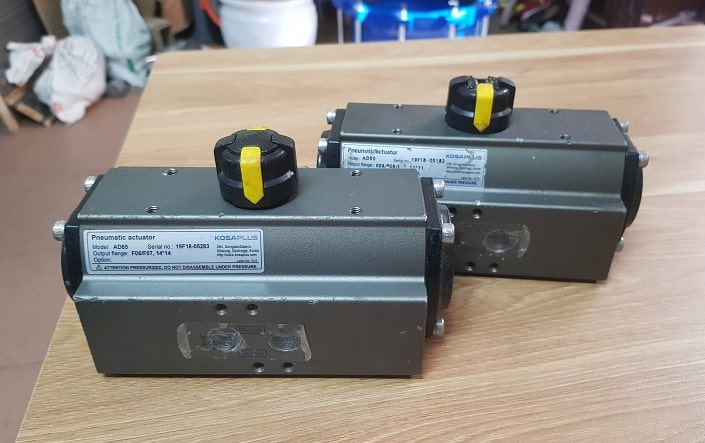

Bộ điều khiển khí nén KosaPlus

Bộ điều khiển khí nén KosaPlus là một sản phẩm xuất sắc của Hàn Quốc. Được thiết kế và sản xuất bởi hãng KosaPlus, sản phẩm này đã đạt được sự công nhận cao trong ngành công nghiệp. Với nhiều công trình lớn đã sử dụng và tiếp tục lựa chọn sản phẩm này, KosaPlus đã chứng tỏ được chất lượng và đáng tin cậy của bộ điều khiển này.

Mặc dù giá thành có hơi cao hơn so với các sản phẩm tương tự, nhưng KosaPlus vẫn giữ vững vị trí của mình trong thị trường nhờ sự tín nhiệm từ khách hàng.

Bộ điều khiển điện Geko

Thông số kĩ thuật bộ điện Model: Từ GKE-003, GKE-005 đến GKE-150, GKE-200. Chất liệu chế tạo: hợp kim nhôm, kẽm hoặc nhựa sơn cách điện. Nguồn điện áp: 24V, 220V, 380V Tín hiệu đầu vào: 4 – 20mA Gioăng làm kín: cao su, EPDM Tiêu chuẩn kháng nước: IP67, IP68 Momen lực kéo: 30Nm – 2000Nm Công suất làm việc: 20W – 140W Nhiệt độ làm việc: -250C – 2700C Phương thức hoạt động: dạng ON/OFF hoặc tuyến tính Thời gian đóng mở: 8 – 20s Hãng sản xuất: Geko Xuất xứ: Đài Loan Tình trạng hàng: có sẵn Bảo hành: 15 tháng

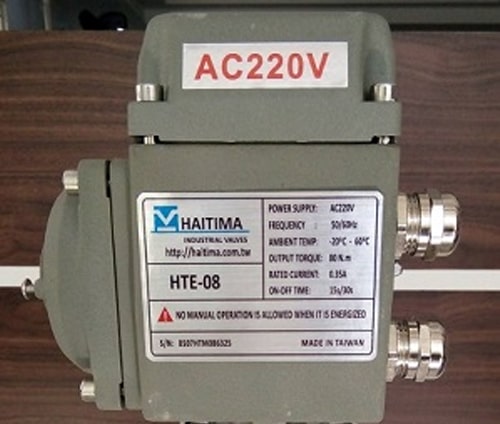

Bộ điều khiển điện Haitima

Thông số kỹ thuật bộ điện Model: Từ HTE 02 đến HTE 100. Xuất xứ: Đài Loan Hãng sản xuất: Haitima Điện áp điều khiển: 220VAC, 24DC, 380V Tiêu chuẩn động cơ: Tiêu chuẩn IP67. Lực kéo, mô men xoắn của van: 40Nm. Hoạt động: đóng mở ON/OFF, Tuyến Tính. Nhiệt độ làm việc: Từ – 10 đến 60 độ C. Thời gian đóng, mở: 15 giây. Giấy tờ CO, CQ nhập khẩu và chất lượng. Hàng luôn có sẵn tại kho.

Bộ điều khiển điện KosaPlus

Thông số kỹ thuật bộ điện Model: Từ KE002 đến KE50. Vật liệu: Được chế tạo từ hợp kim nhôm. Tiêu chuẩn sản xuất: Tiêu chuẩn IP68. Kết nối với van: Bằng cốt lục giác Điện áp: 24v, 220v. 380V Hoạt động: Đóng/ mở ON/OFF hoặc tuyến tính Xuất xứ: Hàn Quốc Tình trạng hàng: Luôn có sẵn

Những dòng van công nghiệp kết hợp với bộ điều khiển

Van bướm

Van bướm điều khiển điện

Van bướm điều khiển điện là một loại van có thiết kế nhỏ gọn và tiện lợi. Với đĩa van hình tròn cánh bướm, van có khả năng xoay chuyển 90 độ để điều khiển dòng chảy. Với kết nối đa mặt bích linh hoạt, nó có thể được áp dụng trong nhiều môi trường làm việc khác nhau.

Van bướm cơ học có thể được chế tạo từ inox, thân gang và đĩa van bằng inox, hoặc vật liệu nhựa. Sự linh hoạt và đa dạng của nó khiến van bướm điều khiển điện trở thành một lựa chọn lý tưởng cho việc điều khiển dòng chảy trong các ứng dụng công nghiệp.

Van bướm điều khiển khí nén

Van bướm điều khiển khí nén là một loại van với chức năng điều khiển dòng chảy của chất lỏng hoặc khí bằng cách sử dụng khí nén làm nguồn năng lượng. Được trang bị đầu khí nén, còn được gọi là bộ điều khiển khí nén hoặc xy lanh khí nén, van này thường sử dụng nguồn khí nén có áp suất từ 3 đến 8 bar.

Với tính năng linh hoạt và đáng tin cậy, van bướm điều khiển khí nén đã trở thành một giải pháp phổ biến trong nhiều ngành công nghiệp, đảm bảo hiệu suất và đáng tin cậy cho hệ thống đường ống công nghiệp hiện nay.

Van bi

Van bi điều khiển điện

Van bi điều khiển điện là một giải pháp hiệu quả và đa dạng cho việc điều khiển dòng chảy trong hệ thống ống dẫn. Với thiết kế đặc biệt, sản phẩm này được điều khiển bằng mô tơ điện, tương tự như van bướm điều khiển điện. Việc lựa chọn nguồn điện phù hợp (220V, 24V, 380V) là rất quan trọng để đảm bảo an toàn và hiệu suất hoạt động của hệ thống.

Bên cạnh đó, van bi điều khiển điện còn có nhiều tùy chọn khác nhau về thân van (inox, nhựa, gang), số lượng chiều (2 PCs, 3 PCs), và kiểu dáng (3 ngã chữ T – chữ L). Sản phẩm đa dạng này cung cấp sự linh hoạt và tùy chỉnh cho các ứng dụng khác nhau.

>>>Tìm hiểu thêm: Cách lắp đặt van bi điều khiển điện

Van bi điều khiển khí nén

Van bi điều khiển điện là loại van bi được điều khiển bằng nguồn điện. Thay vì sử dụng khí nén, chúng hoạt động thông qua tín hiệu điện để mở và đóng van. Sản phẩm này cung cấp một phương pháp tiện lợi và hiệu quả để kiểm soát dòng chảy trong hệ thống đường ống.

Van bi điều khiển điện có nhiều tùy chọn khác nhau như van bi 2PCs, 3PCs, 3 ngã chữ T – chữ L, giúp phù hợp với các yêu cầu cụ thể của ứng dụng. Chúng cung cấp khả năng tự động hóa quy trình và tối ưu hóa hiệu suất, giúp tiết kiệm năng lượng và tăng độ tin cậy.

>>>Bài viết liên quan: Cách lắp đặt van bi điều khiển khí nén

Van cầu điều khiển tự động

Van cầu điều khiển tự động là một giải pháp hiệu quả và tiện lợi cho hệ thống xử lý chất lỏng và khí. Với thiết kế thân van linh hoạt, nó có thể được điều khiển bằng cả điện và khí nén. Việc lựa chọn nguồn năng lượng phù hợp cho van cầu sẽ phụ thuộc vào yêu cầu cụ thể của ứng dụng.

Với khả năng tự động hoá, van cầu điều khiển tự động mang lại sự linh hoạt và độ chính xác cao trong quá trình vận hành. Bằng cách kết hợp với các thiết bị điều khiển phù hợp, sản phẩm này mang đến nhiều tùy chọn khác nhau để đáp ứng các nhu cầu cụ thể của khách hàng.

Van cổng điều khiển tự động

Van cổng điều khiển tự động là một giải pháp hiệu quả và tiện lợi cho hệ thống điều khiển. Với hai tùy chọn nguồn năng lượng là van điều khiển bằng điện và van điều khiển bằng khí nén, bạn có thể tùy chỉnh và kiểm soát dòng chảy trong hệ thống của mình một cách dễ dàng và tự động.

Sản phẩm này được thiết kế để đáp ứng các yêu cầu đa dạng của hạ tầng và được sử dụng rộng rãi trong nhiều ngành công nghiệp. Với van cổng điều khiển tự động, bạn có thể đảm bảo hiệu suất và an toàn cho hệ thống của mình một cách hiệu quả và tin cậy.

Cấu tạo bộ điều khiển khí nén và bộ điều khiển điện

Tuy răng 2 dạng bộ điều khiển trên đều có chức năng khá giống nhau, nhưng cấu tạo của chúng lại hoàn toàn khác nhau, để tìm hiểu chi tiết về cấu tạo của 2 bộ điều khiển trên, mời các bạn theo dõi phần dưới:0

Cấu tạo bộ điều khiển điện

VẬT LIỆU	THÔNG TIN
Thân – nắp bộ điện:	Được chế tạo từ vật liệu hợp kim gang, bề mặt bên ngoài được phủ 1 lớp sơn epoxy cao cấp dày, giúp bảo vệ và tăng thẩm mỹ.
Bảng mạch điện:	Là bộ phận được sử dụng để đấu nối điện đầu vào để tạo chuyển động cho motor.
Motor điện:	Bộ phận này nhận tín hiệu từ bộ điều khiển, từ đó chuyển đổi điện năng thành cơ năng để điều khiển hoạt động đóng mở.
Bánh răng trợ lực, chuyền cấp:	Là bộ phận kết nối giữa van công nghiệp và bộ điều khiển, giúp chuyển đổi lực momen xoắn từ bộ điều khiển xuống van.
Công tắc giới hạn hành trình:	Là bộ biện kiểm soát hoạt động đóng mở của van, bộ phận này giúp ngắt điện khi hành trình đóng mở của van đạt hạn mức đã được cài đặt trược.
Bộ tuyến tính (Chỉ dạng tuyến tính mới có):	Đây là thiết kế giúp van có thể đóng mở theo nhiều góc độ khác nhau, thiết kế này chỉ có ở bộ điều khiển điện tuyến tính
Công tắc hiển thị hành trình:	Là bộ phận giúp ngắt điện khi van hoạt động đạt trạng thái đã cài đặt. Tránh om điện và chập điện.

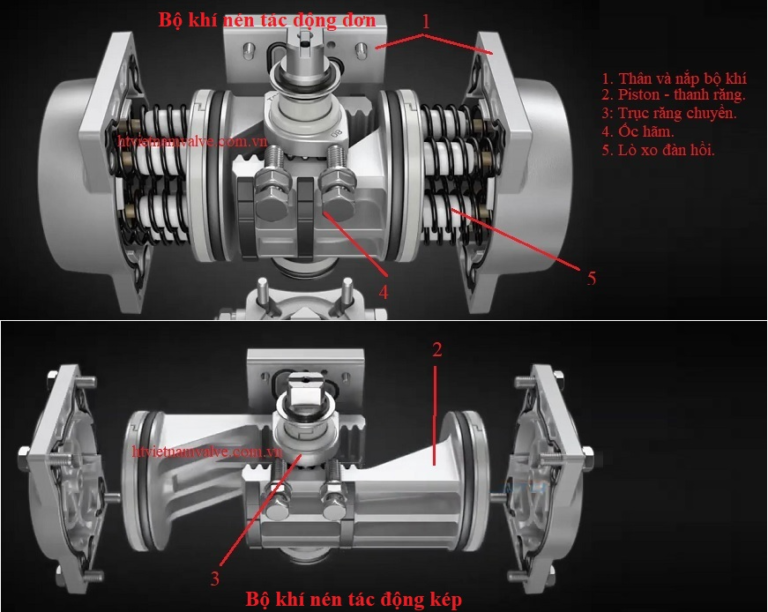

Cấu tạo bộ điều khiển khí nén

Chi tiết cấu tạo bộ điều khiển khí nén, xem tại hình ảnh dưới:

So sánh ưu, nhược điểm của bộ điều khiển khí nén và bộ điều khiển điện

Cả 2 dạng bộ điều khiển đều là thiết bị quan trong được ứng dụng trong rất nhiều các hệ thống đường ống công nghiệp hiện hiện nay. Với khả năng tự động hóa giúp điều khiển hoạt động của hệ thống 1 cách tự động, chính xác mà không cần đến tác động của con người.

Vậy bộ điều khiển nào tốt hơn, nên sử dụng hơn. Vấn đề này chúng tôi không thể giải đáp bởi, bộ điều khiển nào cũng có những ưu điểm và nhược điểm riêng. Dưới đây là ưu điểm và nhược điểm của từng loại, hãy tìm hiểu và đưa ra kết luận phù hợp nhất với hệ thống đường ống của các bạn.

Ưu điểm

Bộ điều khiển điện

• Bộ điều khiển điên với khả năng chuyển điện năng thành cơ năng giúp tạo ra lực momen xoắn mạnh mẽ, điều khiển hoạt động đóng mở của van.
• Thiết kế của bộ điều khiển điên đạt tiêu chuẩn kháng nước, bụi IP67 theo tiêu chuẩn Châu Âu.
• Chế tạo từ vật liệu nhôm nguyên khối nên khả năng chịu tác động bên ngoài khá tốt.
• Sử dụng điện áp 24V, 220V, 380V để hoạt động, rất phổ biến
• Phù hợp lắp đặt cho hầu hết các dòng van công nghiệp hiện nay. Ví dụ như van cổng, van bi, van bướm,..v..v..

Bộ điều khiển khí nén

• Với việc sử dụng áp lực khí nén để tạo ra cơ năng giúp bộ điều khiển khí nén có khả năng tạo lực momen xoắn lớn.
• Bộ điều khiển khí nén có chu trình hoạt động đóng mở nhanh chỉ từ 3-5 giây để hoạt thành 1 chu trình.
• Được chế tạo trên dây chuyền công nghệ cao, các bộ phận được thiết kế tỉ mĩ giúp đạt chuẩn tiêu chuẩn khác nước và kháng bụi IP67..
• Vỏ ngoài chế tạo từ vật liệu nhôm nguyên khối, tĩnh điện giúp gia tăng độ bền khi sử dụng ở môi trường bên ngoài.

Nhược điểm

Bộ điều khiển điện

• Điều khiển bằng điện nên khi xảy ra các sự cô về điện như mất điện, chập nguồn sẽ khiến bộ điều khiển điện ngưng hoạt động, làm chậm trễ trong quá trình vân hành hệ thống.
• Thời gian thực hiện chu trình đóng mở chậm , mất tầm 10-15 giây để bộ điều khiển điện có thể hoàn thành 1 chu trình.
• Sử dụng điện để hoạt động không nên sử dụng bộ điều khiển điện trong các môi trường có độ ẩm cao, các môi trường trong nước.

Bộ điều khiển khí nén

• Khi sử dụng quá trình xả khi thừa có thể gây ra tiếng ồn, gây ôi nhiễm môi trường âm thanh.
• Sử dụng khí nén để điều khiển, việc này yêu cầu cần có hệ thống khí nén.

Những lợi ích khi sử dụng bộ điều khiển van công nghiệp

Dựa trên kinh nghiệm thực tế và nhiều nguồn tài liệu kỹ thuật, cũng như phản hồi từ khách hàng, chúng tôi đã tổng hợp một số lợi ích của việc sử dụng bộ điều khiển van công nghiệp như sau:

• Bộ điều khiển van công nghiệp đại diện cho sự tiến bộ công nghệ trong tương lai và là xu hướng cho các công trình tự động hóa trong ngành công nghiệp.
• Giúp điều khiển hoạt động van công nghiệp một cách hoàn toàn tự động, không phụ thuộc vào các yếu tố bên ngoài.
• Phù hợp cho việc lắp đặt trong các hệ thống và công trình yêu cầu vận hành nhiều van cùng một lúc.
• Giúp tiết kiệm chi phí và nhân công cho việc vận hành các van.
• Điều khiển hiệu quả các van công nghiệp được lắp đặt ở những vị trí khó tiếp cận như trên cao hoặc dưới sâu.
• Nâng cao năng suất và hiệu suất hoạt động của hệ thống dây chuyền công nghiệp.
• Trong những môi trường làm việc có chứa các chất độc hại ảnh hưởng đến sức khỏe của người vận hành, việc sử dụng van điều khiển tự động điện hoặc khí nén là lựa chọn phù hợp.
• Đối với các công đoạn yêu cầu tần suất hoạt động cao, việc sử dụng van tự động điện hoặc khí nén sẽ giúp tiết kiệm thời gian vận hành so với việc sử dụng van cơ truyền thống.

Địa điểm bán bộ điều khiển van công nghiệp chính hãng, giá rẻ

Hiện nay, bộ điều khiển van công nghiệp đang được sử dụng phổ biến trên thị trường Việt Nam và toàn Thế Giới. Đồng thời, có nhiều đơn vị lớn nhỏ khác nhau cung cấp các bộ khí nén mang các thương hiệu khác nhau ra thị trường để đáp ứng nhu cầu sử dụng.

Tuy nhiên, việc lựa chọn đơn vị cung cấp hàng chính hãng với chất lượng tốt nhất không phải ai cũng biết. Rất dễ có thể mua phải sản phẩm kém chất lượng từ một đơn vị không có thương hiệu đáng tin cậy.

Chúng tôi hiểu được tâm lý của khách hàng khi mua hàng và luôn đặt mình vào vị trí khách hàng để đáp ứng nhu cầu của họ bằng chất lượng sản phẩm. Chúng tôi cam kết đáp ứng những yêu cầu sau đối với khách hàng:

• Tất cả các sản phẩm do công ty HT XNK Việt Nam phân phối ra thị trường đều là hàng nhập khẩu trực tiếp và được phân phối độc quyền tại Việt Nam.
• Cung cấp đầy đủ giấy tờ CO – CQ – Catalogue.
• Bảo hành chính hãng 12 tháng và đổi mới 1 đổi 1 nếu có lỗi từ nhà sản xuất.
• Cung cấp sự hỗ trợ tư vấn và lắp đặt nhiệt tình, tận tâm cho tất cả khách hàng của chúng tôi.

Báo giá bộ điều khiển van công nghiệp

Vấn đề về giá cả sản phẩm là một vấn đề mà mọi khách hàng quan tâm. Như đã được trình bày ở phần trước, các sản phẩm đều được chúng tôi nhập khẩu trực tiếp và phân phối trên thị trường. Điều này đảm bảo rằng chúng tôi luôn cung cấp sản phẩm với giá thành hấp dẫn nhất.

Quý khách quan tâm có thể tham khảo bảng giá bộ điều khiển khí nén Geko và bộ điều khiển điện Geko đang được chúng tôi phân phối trên thị trường trong hình ảnh dưới đây.

>>Lưu ý: Giá cả có thể thay đổi tại từng thời điểm khác nhau. Bảng giá chỉ mang tính chất tham khảo. Để nhận báo giá chính xác nhất và được hỗ trợ giá tốt nhất, quý khách vui lòng liên hệ trực tiếp với chúng tôi khi quan tâm đến sản phẩm.

Bảng giá bộ điều khiển khí nén Gekovalve – XNK HT

Model	Thương hiệu	Giá thành (Kép/Đơn)
GKP052	Gekovalve	600.000 / 850.000 VND
GKP063	Gekovalve	800.000 / 1.100.000 VND
GKP075	Gekovalve	1.000.000 / 1.550.000 VND
GKP083	Gekovalve	1.200.000 / 2.000.000 VND
GKP092	Gekovalve	1.400.000 / 2.700.000 VND
GKP105	Gekovalve	2.000.000 / 4.600.000 VND
GKP125	Gekovalve	3.000.000 / 6.800.000 VND
GKP140	Gekovalve	4.200.000 / 11.000.000 VND
GKP160	Gekovalve	7.800.000 / 15.000.000 VND
GKP190	Gekovalve	10.8000.000 / 18.800.000 VND

Bảng giá bộ điều khiển điện Gekovalve cung cấp bởi XNK HT Việt Nam

Thương hiệu	Model	Giá thành (on,off / tuyến tính)
Gekovalve	GKE003	1.900.000 / 5.800.000 VND
Gekovalve	GKE005	2.400.000 / 6.300.000 VND
Gekovalve	GKE010	2.750.000 / 8.000.000 VND
Gekovalve	GKE015	4.300.000 / 8.300.000 VND
Gekovalve	GKE020	5.300.000 / 9.450.0000 VND
Gekovalve	GKE050	6.200.000 / 11.200.000 VND
Gekovalve	GKE080	7.100.000 / 13.800.000 VND
Gekovalve	GKE100	9.400.000 / 17.800.000 VND
