Van điều áp là gì?

Van điều áp là một thiết bị quan trọng trong hầu hết các hệ thống sử dụng khí nén, nước hay thủy lực. Tuy nhiên, nhiều khách hàng vẫn chưa có đầy đủ thông tin về loại van này. Vì vậy, trong bài viết này, chúng ta sẽ tìm hiểu về công dụng, cấu tạo và phân loại của van điều áp.

Van điều áp là gì? Các loại van điều áp, cấu tạo và nguyên lý hoạt động của chúng.

Van điều áp, còn được gọi là van giảm áp, được sử dụng để điều chỉnh áp suất trong hệ thống. Chức năng chính của van này là đảm bảo áp suất an toàn cho hệ thống, đồng thời tăng tính ổn định và độ bền cho quá trình hoạt động.

Bằng cách điều chỉnh áp suất, van giúp tránh tình trạng quá tải gây hỏng hóc và nguy hiểm như việc bục đuồng ống hoặc nổ đường ống, ảnh hưởng đến hiệu suất làm việc của hệ thống và cả người vận hành. Van điều áp được sử dụng phổ biến và rộng rãi trong các hệ thống thủy lực, hơi nóng, khí nén, chất lỏng, nước, và nhiều ứng dụng khác.

Là dòng van đóng vai trò quan trọng trong hệ thống đường ống, vậy chúng có những loại nào, cấu tạo và cách thức hoạt động của chúng ra sao. Dưới đây chúng ta sẽ cùng tìm hiểu chi tiết về từng loại van này.

Thông số kỹ thuật van điều áp

•  Kích thước: Từ DN15 đến DN500.
•  Vật liệu: Vật liệu Inox, đồng, gang, thép
•  Kết nối: Kết nối Mặt bích – kết nối ren.
•  Tiêu chuẩn mặt bích: Tiêu chuẩn JIS, BS, DIN, ANSI.
•  Áp suất làm việc: PN10/PN16/PN25,..Tùy theo kích thước van.
•  Áp lực vào: tối đa PN40.
•  Áp lực ra tối đa PN17.
•  Nhiệt độ làm việc: Từ -10°C đến 250°C.
•  Môi trường làm: Môi trường nước, nước thải, khí, hơi, chất lỏng,..v..v..
•  Xuất xứ: Italy, Malaysia, Thổ Nhĩ Kỳ, Đài Loan, Hàn Quốc.
•  Bảo hành: 12 tháng, trong vòng 1 năm 1 đổi 1
•  Tình trạng: Hàng có sẵn với SLL

Lý do lên sử dụng van điều áp

Có nhiều lý do nên sử dụng van điều áp trong các hệ thống. Dưới đây là những lợi ích quan trọng của việc sử dụng van điều áp:

• Van điều áp được thiết kế với đa dạng vật liệu và kích thước, cho phép hoạt động hiệu quả trong nhiều môi trường khác nhau.
• Sử dụng van giúp giảm áp suất hoạt động của hệ thống, đảm bảo an toàn cho quá trình vận hành.
• Van có khả năng điều chỉnh và cài đặt áp lực làm việc của hệ thống theo yêu cầu kỹ thuật.
• Van hoạt động tự động mà không cần tác động từ bất kỳ ngoại lực nào.
• Van có khả năng hoạt động hiệu quả ở nhiệt độ cao và chống ăn mòn tốt.
• Van có thể hoạt động với tần suất và công suất cao.

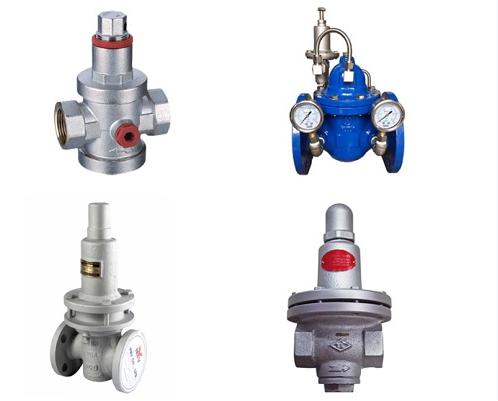

Các dòng van điều áp trên thị trường

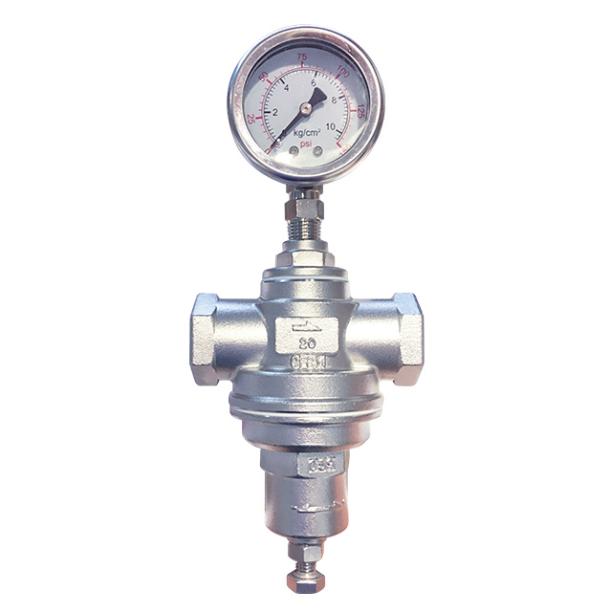

Van điều áp inox

Là loại van điều áp được sản xuất từ chất liệu inox cao cấp như 304 và 316. Loại van này thường được ứng dụng trong các hệ thống môi trường có áp suất cao và nhiệt độ lớn. Đặc điểm nổi bật của dòng van này là khả năng hoạt động ổn định và tuổi thọ cao, đồng thời có khả năng chống ăn mòn tốt.

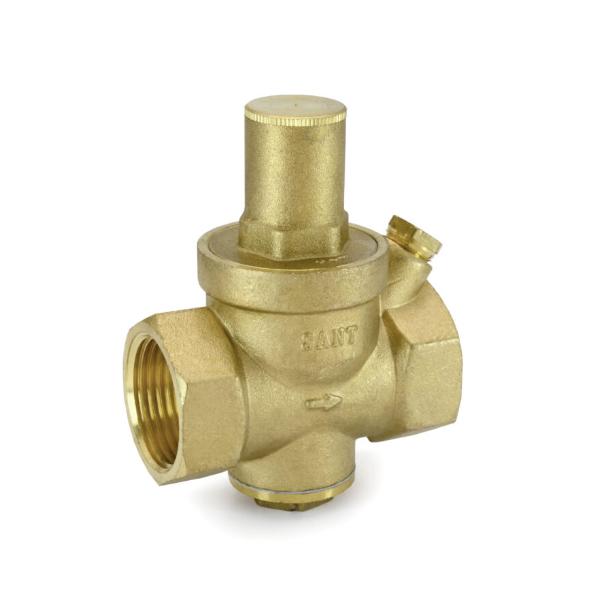

Van điều áp đồng

Van giảm áp đồng là một loại van được sản xuất từ đồng thau hoặc đồng mạ đỏ. Chức năng chính của nó là giảm áp suất của nước hoặc hơi nước đầu ra để đảm bảo hệ thống phía sau hoạt động ổn định và an toàn.

Áp suất ra của van có thể được điều chỉnh thông qua cài đặt trên van hoặc thông qua cảm biến áp suất bên ngoài, tùy thuộc vào yêu cầu của hệ thống. Van giảm áp đồng được sử dụng rộng rãi trong các ứng dụng dân dụng, thương mại, cơ quan và công nghiệp.

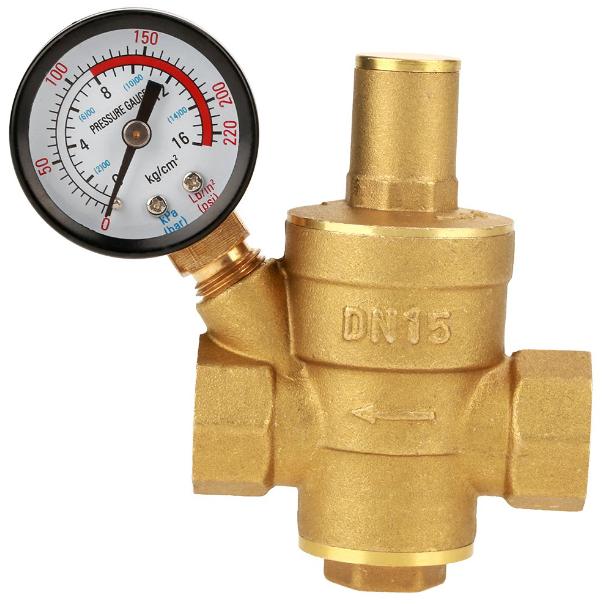

Van điều áp nước

Van điều áp nước là một loại van được sử dụng trong các ứng dụng liên quan đến nước. Chức năng chính của van này là giảm áp lực đầu vào của hệ thống, tạo ra một dòng chảy có áp lực thấp hơn và ổn định hơn, nhằm đáp ứng các yêu cầu kỹ thuật của hệ thống.

Ngoài ra, van điều áp còn đảm bảo an toàn cho toàn bộ hệ thống nước được cài đặt sau nó, từ việc ngăn chặn các vấn đề như bục, nổ hệ thống cho đến việc gia tăng tuổi thọ của hệ thống. Điều quan trọng hơn, nó còn ngăn ngừa các rủi ro tiềm tàng gây hại cho người vận hành và những người xung quanh.

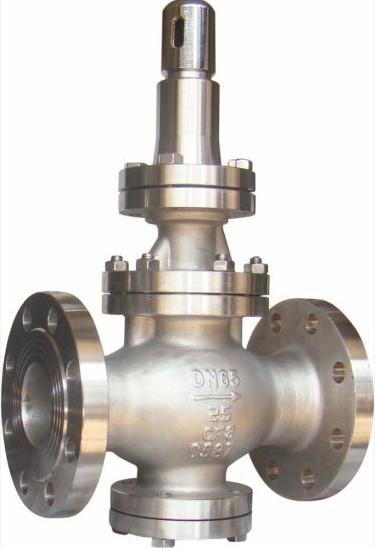

Van điều áp hơi

Van điều áp hơi là một sản phẩm được sử dụng và lắp đặt trong các hệ thống hơi, lò hơi, hơi nóng, khí nén và các ứng dụng tương tự. Chức năng chính của van là bảo vệ toàn bộ hệ thống sau van, giúp tránh các vấn đề như quá tải hệ thống, sự hư hỏng, và nguy cơ nổ. Điều này đảm bảo an toàn cho hệ thống và người sử dụng.

Van điều áp hơi có thể được chế tạo từ các vật liệu như đồng, inox và gang. Có thể sử dụng các loại kết nối như ren hoặc mặt bích để kết nối đường ống với van.

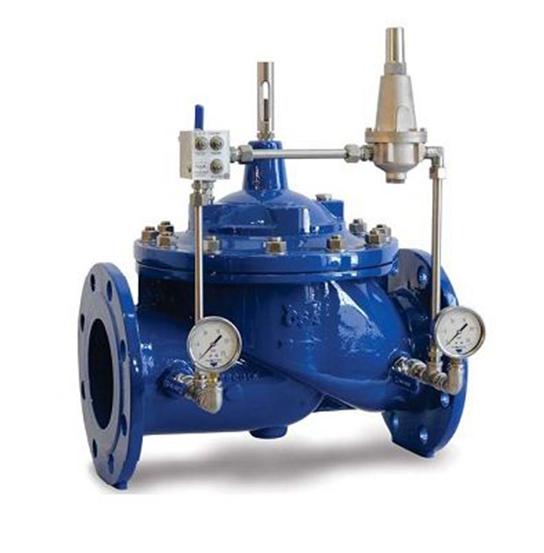

Van điều áp thủy lực

Van điều áp thủy lực, hay còn được gọi là van giảm áp gián tiếp, là một thành phần quan trọng trong hệ thống thủy lực. Thông thường, nó được sử dụng trong các hệ thống ống dẫn có đường kính từ DN50 trở lên. Chức năng chính của van là điều chỉnh áp suất đầu ra để luôn nhỏ hơn hoặc bằng áp suất đầu vào, từ đó bảo vệ các thiết bị hoạt động phía sau khỏi tổn hại do quá áp.

Van hoạt động hoàn toàn tự động dựa trên áp lực của chất lưu. Nó sử dụng cụm Pilot để điều khiển dòng chảy và áp suất trong van. Cụm Pilot cảm nhận áp suất ở phía hạ lưu và điều chỉnh tỉ lệ mở hoặc đóng van, từ đó duy trì áp suất đầu ra ổn định. Do tính chất này, van còn được gọi là van an toàn áp suất làm việc, vì nó tuân thủ các thông số đã được cấu hình trước đó, đảm bảo an toàn cho thiết bị và hệ thống trong quá trình hoạt động liên tục.

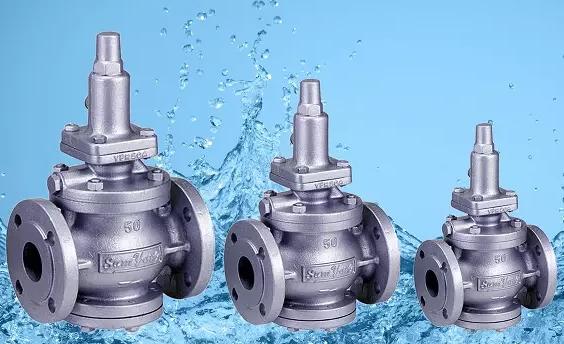

Van giảm áp Samyang – Hàn Quốc

Van điều áp Samyang là một dòng van nổi tiếng được sản xuất bởi hãng SamYang, một nhà sản xuất van điều áp hàng đầu đến từ Hàn Quốc. Sản phẩm này được đánh giá cao về chất lượng, khả năng vận hành hiệu quả và độ bền. Điều này được minh chứng bởi sự thành công của nhiều dự án đã sử dụng van điều áp Samyang và nhận được những phản hồi tích cực về hiệu suất và chất lượng của sản phẩm.

Van giảm áp Tunglung – Đài Loan

Van giảm áp TungLung – Đài Loan là một dòng sản phẩm đáng tin cậy của thương hiệu TungLung. Dòng van này được đánh giá cao về chất lượng hoạt động và độ bền, đã được chứng minh thông qua nhiều công trình lắp đặt và sử dụng. Dòng van này xuất xứ từ Đài Loan với mức giá phải chăng hơn so với các dòng van Italia hay Hàn Quốc. Mặc dù vậy, van vẫn đảm bảo mức độ an toàn cao cho toàn bộ hệ thống.

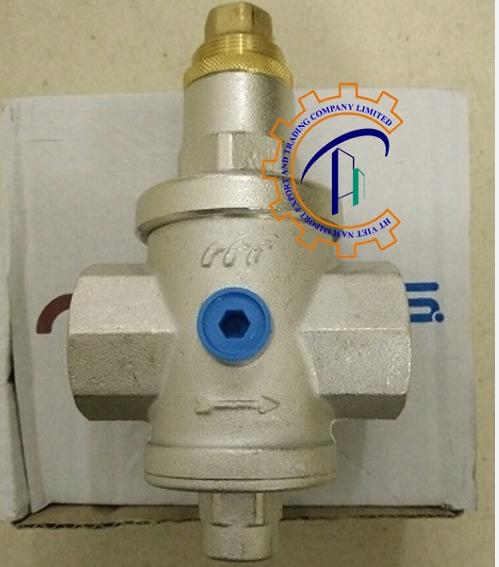

Van giảm áp FARG – Italia

Van giảm áp Farg là một dòng sản phẩm được công ty XNK HT Việt Nam nhập khẩu trực tiếp từ Italia và phân phối trên thị trường Việt Nam với mức giá hấp dẫn nhất. Van này được sử dụng rộng rãi trong các hệ thống dân dụng và công nghiệp, cũng như hệ thống cấp và thoát nước.

Nhiệm vụ chính của van giảm áp Farg là điều chỉnh áp lực đầu ra sao cho nhỏ hơn áp lực đầu vào của van, nhằm đảm bảo hoạt động hiệu quả của hệ thống. Van này giúp duy trì một áp lực ổn định, tránh tình trạng quá áp lực gây bục nổ hoặc hỏng hóc hệ thống.

Tìm hiểu thêm: Các dòng van công nghiệp khác- Cách lựa chọn van công nghiệp

Cấu tạo của van điều áp

Van điều áp có đa dạng về cấu trúc và hình dạng. Tuy nhiên, theo nguyên tắc hoạt động, có hai loại chính của van điều áp: Van điều áp tác động trực tiếp (Direct Operated Pressure Reducing Valve) và van điều áp tác động gián tiếp (Indirect Operated Pressure Reducing Valve).

Cấu tạo van điều áp trực tiếp

Van điều áp trực tiếp, loại van giảm áp này, thường có nhiều hình dạng và bộ phận khác nhau. Tuy nhiên, chúng thường có cấu tạo chung như sau:

• Thân van: Đây là bộ phận quan trọng chứa đựng và bảo vệ các thành phần bên trong ren. Nó được kết nối với hệ thống bằng các phương thức như mối nối hàn, mối nối ren, mối nối lắp bích và có sự liên kết chặt chẽ với nắp van để tạo thành một khối hoàn chỉnh.
• Nắp van: Là bộ phận kết nối trực tiếp với thân van và đồng thời cách ly hoàn toàn các bộ phận bên trong với môi trường bên ngoài. nắp van giúp các ly các bộ phận khác với môi trường bên ngoài đồng thời giúp quá trình tháo rỡ, bảo dưỡng được thuận tiện hơn
• Lò xo áp lực van: Bao gồm lò xo điều chỉnh và lò xo van chính.
• Trục van: Là bộ phận có định đĩa van và lò xo.  Bộ phận này nhận lực từ tay vặn và sau đó tác động lên đĩa van để hoạt động van.
• Đĩa van: Được gắn cố định với trục van và có nhiều hình dạng khác nhau như dạng bóng, dạng đĩa chốt, dạng nón, v.v. Khi bị tác động, đĩa van thực hiện hành động nâng lên, hạ xuống, giúp giảm áp suất cho hệ thống. Đĩa van được làm bằng thép không gỉ để đảm bảo hoạt động bền bỉ của van giảm áp.
• Vít điều chính: Bộ phận này thường là dụng cụ vặn điều chỉnh, có trách nhiệm điều chỉnh áp lực đầu ra của van.
• Nắp đáy: Liên kết với thân van bằng các kết nối như mối nối ren, mối nối lắp bích, nắp đáy tạo sự thuận tiện cho việc tháo lắp van, cũng như bảo dưỡng và sửa chữa khi có sự cố.

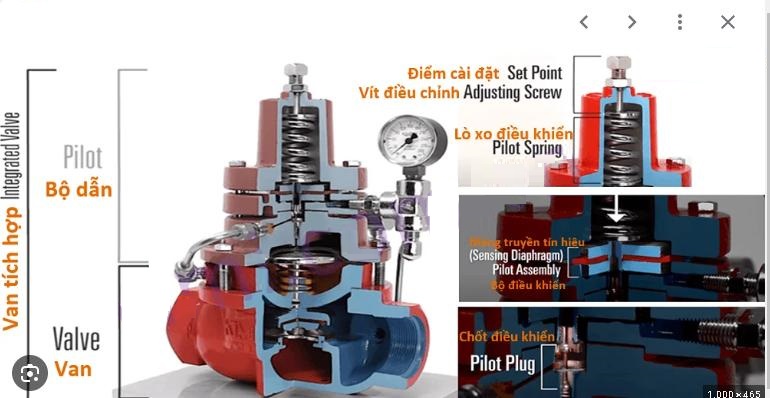

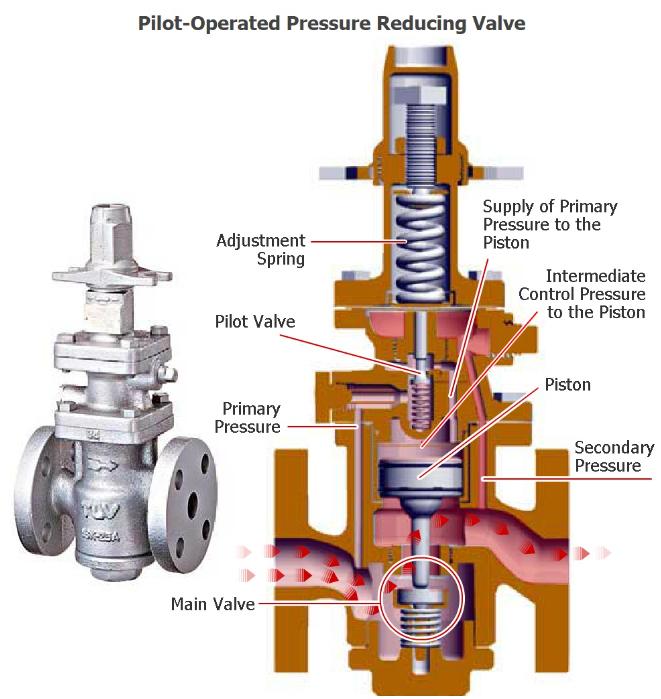

Cấu tạo van điều áp gián tiến

Van điều áp gián tiếp là một loại van được sử dụng để điều chỉnh áp suất trong van chính thông qua tác động của các van điều chỉnh. Có nhiều hình dạng và cấu tạo khác nhau của van giảm tác động gián tiếp, tùy thuộc vào mục đích sử dụng của nhà sản xuất.

• Van chính: Đây là nơi mà thân van và đĩa van chính hoạt động. Nó được kết nối trực tiếp với ống và có chức năng điều chỉnh áp lực dòng chảy đầu ra và đầu vào của van.
• Vít điều chỉnh: Đây là nơi điều chỉnh áp suất đầu ra của van. Bằng cách xoay vít điều chỉnh, người điều khiển có thể thay đổi áp suất trong van để đáp ứng yêu cầu cụ thể.
• Lò xo điều chỉnh: Khi thực hiện hành động điều chỉnh, vít điều chỉnh tác động lực lượng lên lò xo, từ đó truyền tín hiệu đến bộ điều khiển.
• Bộ điều chỉnh: Đây là bộ phận nhận tín hiệu áp suất đầu ra và có chức năng điều chỉnh áp suất tác động lên đĩa van. Bằng cách điều chỉnh áp suất này, van điều chỉnh tạo ra sự cân bằng giữa áp suất trong van và áp suất đầu ra, đảm bảo hiệu suất hoạt động ổn định.
• Bộ điều khiển: Bộ điều khiển có vai trò quan trọng, tác động trực tiếp lên lò xo của van chính. Nó giúp điều chỉnh mức mở của van chính, từ đó tăng hoặc giảm áp suất đầu ra để đảm bảo lưu chất có thể lưu thông một cách dễ dàng đến các thiết bị khác mà không có sự chênh lệch.

Nguyên lý hoạt động của van điều áp

Vì có cấu tạo khác nhau nên van điều áp tác động trực tiếp hoặc van điều áp tác động gián tiếp cũng sẽ có nguyên lý hoạt động khác nhau. Tuy nhiên chúng cũng có điểm chung là điều chỉnh áp suất dựa vào độ nén của lò xo điều chỉnh.

Nguyên lý hoạt động của van điều áp trực tiếp

Ở trạng thái bình thường, van mở hoàn toàn, độ mở của van được điều chỉnh bằng vít, ảnh hưởng trực tiếp đến lò xo van. Bằng cách điều chỉnh độ nén của lò xo, chúng ta có thể tăng hoặc giảm áp suất. Áp suất định mức sẽ được duy trì ổn định, giữ cho áp suất đầu ra không thay đổi.

Để tăng áp suất đầu ra của van: Chúng ta xoay vít theo chiều kim đồng hồ, từ đó làm tăng độ nén của lò xo van. Điều này sẽ làm giảm mở rộng của van chính và tạo ra một khe hở lớn hơn giữa ghế van và đĩa van. Việc này làm tăng lưu lượng dòng chảy của chất lỏng qua van chính, từ đó làm tăng áp suất đầu ra của van.

Để giảm áp suất đầu ra của van: Chúng ta xoay vít theo chiều ngược kim đồng hồ để giảm độ nén của lò xo. Điều này sẽ làm cho khe hở giữa ghế van và đĩa van thu hẹp lại. Lưu lượng dòng chảy của chất lỏng qua van sẽ giảm, từ đó làm giảm áp suất đầu ra của van.

Nguyên lý hoạt động của van điều áp gián tiếp

Nguyên lý hoạt động của van điều áp tác động gián tiếp khác biệt so với loại van tác động trực tiếp. Nó tạo ra sự cân bằng giữa áp suất đầu ra và áp suất tác động lên màng van chính từ đó diều chỉnh van chính để đạt được áp suất mong muốn được thực hiện bằng cách thay đổi độ mở của van.

Để tăng áp suất đầu ra, ta vặn vít theo chiều quay của kim đồng hồ. Hành động này tạo ra một momen xoắn tác động lên lò xo, làm tăng độ nén của lò xo. Khi đó, khẩu độ của van mở rộng, giảm áp lực lên màng van chính và tăng khe hở giữa ghế van và đĩa van. Điều này dẫn đến tăng lưu lượng dòng chảy đi qua van chính và làm tăng áp suất đầu ra của van.

Để giảm áp suất đầu ra, ta vặn vít theo chiều ngược lại kim đồng hồ để giảm độ nén của lò xo. Bằng cách này, lực nén lò xo giảm, khẩu độ của van chính co lại, áp lực lên màng van chính tăng lên và khe hở giữa ghế van và đĩa van thu hẹp. Lưu lượng dòng chảy đi qua van chính giảm, gây giảm áp suất đầu ra của van.

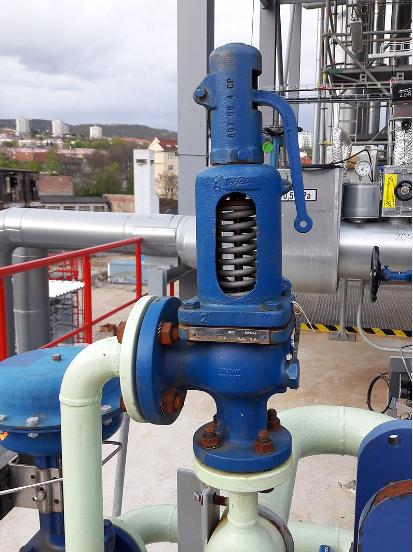

Ứng dụng van điều áp

Van điều áp là một thiết bị được sử dụng rộng rãi trong nhiều ngành công nghiệp và cả dân dụng. Nó được ưa chuộng khi có nhu cầu điều chỉnh áp suất ở bất kỳ địa điểm nào có áp suất và yêu cầu thay đổi áp suất.

• Công nghiệp máy khí nén: Van điều áp được sử dụng trong hệ thống khí nén để kiểm soát áp suất và đảm bảo hoạt động ổn định của máy móc và thiết bị.
• Công nghệ máy bay: Van điều áp có vai trò quan trọng trong các hệ thống điều khiển áp suất của động cơ máy bay và các hệ thống khí nén khác.
• Ngành công nghiệp sử dụng và xử lý nước: Van điều áp được sử dụng để điều chỉnh áp suất trong các hệ thống cấp nước, xử lý nước thải và các quy trình công nghiệp khác liên quan đến nước.
• Công nghiệp khai khoáng: Trong ngành khai khoáng, van điều áp được sử dụng để kiểm soát áp suất trong hệ thống vận chuyển mỏ và quá trình xử lý quặng.
• Công nghiệp hàn cắt: Van điều áp đóng vai trò quan trọng trong việc kiểm soát áp suất trong các hệ thống khí hàn và cắt kim loại.
• Ngành sản xuất các loại khí công nghiệp: Van điều áp được sử dụng để kiểm soát áp suất trong quá trình sản xuất khí công nghiệp như khí nitrogen, khí argon, khí oxy và các loại khí khác.
• Y tế và dược phẩm, thực phẩm, đồ uống: Trong các ngành này, van điều áp được sử dụng để điều chỉnh áp suất trong hệ thống cấp dược phẩm, thực phẩm và đồ uống, đảm bảo an toàn và chất lượng sản phẩm.
• Ngành công nghiệp bán dẫn, linh kiện điện tử: Van điều áp có vai trò quan trọng trong các quy trình sản xuất bán dẫn và linh kiện điện tử, nơi độ chính xác và đáng tin cậy của áp suất là yếu tố quan trọng.

Ngoài ra, van điều áp còn được sử dụng trong nhiều lĩnh vực khác nhau, đáp ứng nhu cầu điều chỉnh áp suất trong các quy trình và hệ thống khác nhau.

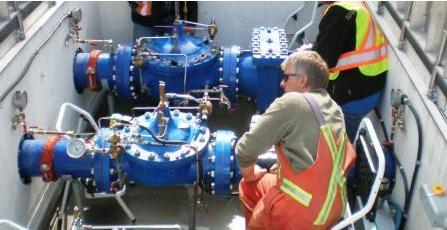

Lưu ý khi lắp đặt van giảm áp

• Vị trí lắp đặt của van rất quan trọng, thông thường van được lắp đặt ở vị trí thượng nguồn, nơi có áp suất cao nhất.
• Hãy chú ý đến hướng lắp đặt của van. Trên thân van, có một hướng mũi tên được đúc nổi lên, chỉ ra hướng dòng chất lỏng đi qua. Đảm bảo không lắp van ngược hướng.
• Nên sử dụng gioăng cao su hoặc băng keo non để lót giữa mặt bích và ren kết nối. Điều này đảm bảo rằng kết nối không bị rò rỉ và đạt được độ kín cao nhất.
• Trước khi lắp đặt, hãy làm sạch kỹ bề mặt tiếp xúc giữa van và ống. Đảm bảo không có chất cản trở hoặc rác thải còn tồn tại.
• Trong trường hợp kết nối mặt bích, hãy siết chặt các con ốc một cách đều đặn, đối xứng nhau để có diện tích tiếp xúc lớn nhất.
• Kiểm tra đồng hồ đo áp suất ở cả hai đầu vào và đầu ra của van. Tiến hành thử nghiệm với áp suất tăng dần trước khi đưa vào vận hành chính thức.
• Nếu các bước kiểm tra và thử nghiệm đảm bảo, và van hoạt động ổn định, chúng ta có thể tiến hành vận hành van. Tuy nhiên, nếu xảy ra sự cố, hãy kiểm tra và xử lý sự cố đó một cách triệt để và thực hiện lại quá trình lắp đặt.

Lưu ý lựa chọn van điều áp

• Tùy thuộc vào môi trường làm việc, việc lựa chọn vật liệu chế tạo dòng van phải phù hợp.
• Đối với mỗi hệ thống, việc lựa chọn sản phẩm phải dựa trên mức áp suất định mức của nó. Cần chú ý đến áp suất định mức đó để chọn van với áp suất định mức phù hợp. Theo khuyến cáo từ nhà sản xuất, nên chọn van có áp suất an toàn cao hơn 8-15% so với áp suất định mức của hệ thống.
• Cần xác định kích thước và kiểu dáng kết nối phù hợp. Lựa chọn kích thước van phải đáp ứng yêu cầu đầu vào của hệ thống. Ngoài ra, kiểu kết nối cũng rất quan trọng vì nó ảnh hưởng đến sự ổn định của van và hệ thống khi lắp đặt.
• Hãy lựa chọn các sản phẩm chính hãng để lắp đặt vào hệ thống. Điều này rất quan trọng vì nó ảnh hưởng đến hoạt động và độ ổn định của hệ thống.

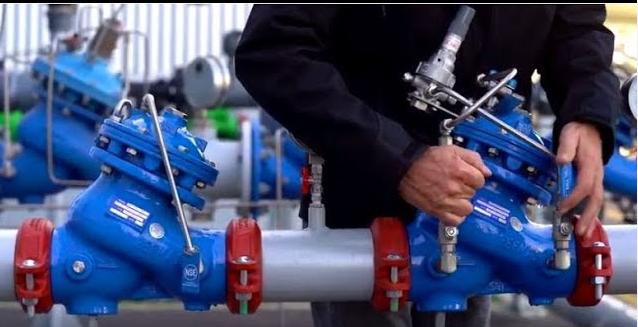

Cách điều chỉnh áp xuất đầu ra của van điều áp

Thông thường, van giảm áp sử dụng cho nước được cài đặt mặc định ở mức 3 – 5 bar. Tuy nhiên, nếu muốn thay đổi áp suất của van, có thể tuân theo các bước sau:

• Trước khi điều chỉnh, hãy đảm bảo đóng kín tất cả các van và vòi nước sau van giảm áp.
• Để dễ dàng điều chỉnh áp lực đầu ra của van, cần lắp đặt một đồng hồ đo áp lực. Điều này giúp theo dõi sự biến động áp lực và điều chỉnh phù hợp.
• Tháo nắp bảo vệ van.
• Sử dụng một cây cờ lê để lỏng ốc khóa.
• Sử dụng tua vít hai chiều, quay theo chiều kim đồng hồ để tăng áp suất và ngược lại để giảm áp suất.
• Khi đạt được áp suất mong muốn, siết chặt ốc khóa để cố định.
• Khi đã hoàn thành các bước trên, đậy lại nắp bảo vệ.
