Cập nhật lần cuối ngày: 20/07/2023
Hiện nay, trong các hệ thống đường ống công nghiệp các hệ thống lò hơi, hơi nóng ngày càng phổ biến và được sử dụng rất rộng dãi trong các nhà máy, xí nghiệp. Và các trang thiết bị đi kèm các hệ thống cũng như vậy, các trang bị này hỗ trợ cho việc hoạt động của hệ thống.
Để đáp ứng nhu cầu sử dụng ngày càng tăng của thị trường hiện nay, Công Ty TNHH TM và XNK HT Việt Nam chúng tôi, đơn vị chuyên nhập khẩu và phân phối các trang thiệt bị hệ thống nói chung và các dòng van cầu hơi nói riêng hàng đầu hiện nay.
Vậy van hơi chữ ngã là gì và chúng được sử dụng như thế nào trong các hệ thống, dưới đây chúng ta hãy cùng tìm hiểu chi tiết về dòng sản phẩm van hơi chữ ngã ( van cầu hơi chữ ngã ) mà XNK HT Việt Nam chúng tôi đang cung cấp trên thị trường.

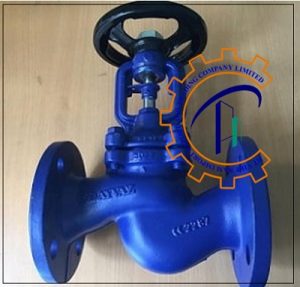

Giới thiệu về van hơi chữ ngã
Van hơi chữ ngã, hay còn được gọi van cầu hơi chữ ngã ( Tee ), là một loại van đặc biệt được sử dụng trong hệ thống hơi nóng của các nhà máy, xí nghiệp và lò hơi. Van này có thiết kế với hai đường ống vào và ra, trong đó dòng chảy lệch tâm và giao nhau tại vị trí ghế van. Bên ngoài, van có hình dạng giống chữ ngã hoặc hình dạng giống yên ngựa, từ đó có tên gọi van cầu hơi chữ ngã hoặc van cầu hơi yên ngựa.
Chức năng của van hơi chữ ngã tương tự như các loại van cầu khác, đó là điều khiển luồng chảy của chất lưu qua van bằng cách mở và đóng. Điều này giúp người vận hành có thể dễ dàng kiểm soát dòng chảy trong hệ thống một cách hiệu quả nhất. Do đó, van hơi chữ ngã trở thành một thiết bị không thể thiếu trong các đường ống chứa hơi nóng của nhà máy, khu công nghiệp… Mục đích là đảm bảo an toàn cho người vận hành và tăng hiệu suất hoạt động của hệ thống.
Đặc điểm van hơi chữ ngã
- Van này có khả năng kín khít cao, đảm bảo hoạt động hiệu quả trong các hệ thống yêu cầu van làm việc ở nhiệt độ cao và áp suất lớn.
- Nó phù hợp để lắp đặt trong các hệ thống sử dụng hơi nóng và hơi lạnh.
- Van cung cấp khả năng điều tiết lưu lượng của chất lỏng một cách tốt.
- Có sự đa dạng về vật liệu và kích thước chế tạo van, cho phép lựa chọn linh hoạt theo yêu cầu.
- Van có thể được kết nối thông qua bích, ren hoặc hàn, giúp việc lắp đặt trên hệ thống trở nên thuận tiện.
Thôi số kỹ thuật van hơi chữ ngã
- Tên sản phẩm: Van hơi chữ ngã, van cầu dạng Tee, van cầu hơi chữ ngã.
- Kích thước: Từ DN15 đến DN1200.
- Vật liệu chế tạo: Inox 201, 304, 316, gang, đồng, nhựa
- Kiểu kết nối: Kết nối mặt bích, ren, hàn kín
- Tiêu chuẩn mặt bích: Tiêu chuẩn DIN, BS, ANSI, JIS
- Nhiệt độ làm việc: từ -10 độ C đến 200 độ C
- Áp lực làm việc: Từ PN16 đến PN60 tùy theo kích cỡ van.
- Môi trường làm việc: Các dạng mô chất lỏng, hơi nóng, khí
- Xuất sứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Malaysia,..
- Bảo hành: 12 tháng kể từ ngày xuất kho, 1 đổi 1 nếu lỗi do NSX.
- Tình trạng hàng hóa: Hàng có sẳn ở kho với số lượng lớn.
Những loại van hơi chữ ngã phổ biến hiện nay
Là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay, van hơi chữ ngã phù hợp sử dụng trong nhiều môi trường mô chất cũng như các môi trường lắp đặt khác nhau. Để có thể làm được điều đó các nhà sản xuất đã đa dạng hóa dòng van này từ cách điều khiển đến các chất liệu sản xuất van.
Vậy chúng có những loại nào và đặc điểm của từng loại, dưới đây chúng ta cùng nhau tìm hiểu về một số dòng van cầu hơi chữ ngã được sử dụng rất phổ biến hiện nay.

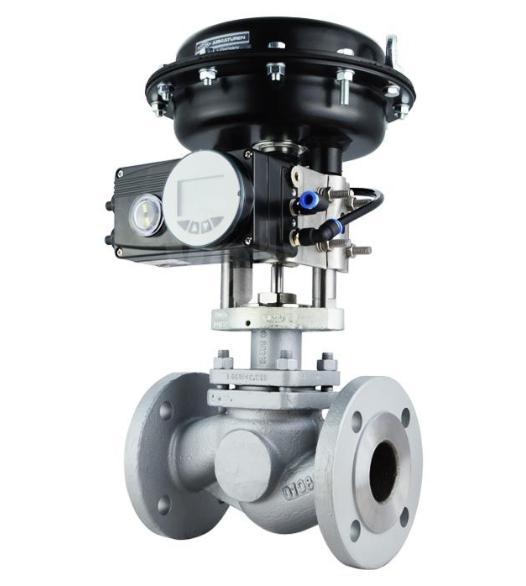

Van hơi chữ ngã điều khiển khí nén
Van hơi chữ ngã điều khiển khí nén là một thiết bị tự động được sử dụng để điều khiển việc mở và đóng van bằng sự áp lực của khí nén. Với áp suất khí nén từ 3-8 bar, van này có khả năng xoay trục một cách linh hoạt và hiệu quả. Van cầu hơi chữ ngã điều khiển khí nén này không chỉ đảm bảo tính an toàn cao, mà còn dễ sử dụng, bảo trì và thay thế.
Ngoài ra, tuổi thọ của van cũng được đảm bảo, giúp nó trở thành một lựa chọn lý tưởng cho các hệ thống lò hơi và hệ thống lưu thông dòng chảy trong các khu công nghiệp sản xuất. Van hơi chữ ngã điều khiển khí nén mang lại hiệu suất cao và đáng tin cậy cho các quá trình điều khiển trong các ngành công nghiệp hiện đại.

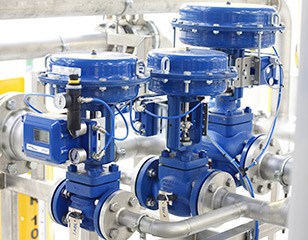

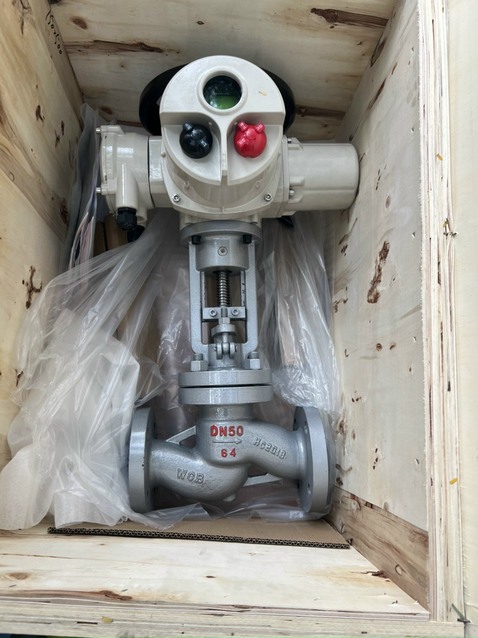

van hơi chữ ngã điều khiển điện
Van hơi chữ ngã điều khiển điện, còn được gọi là van cầu điều khiển điện, là một loại van linh hoạt và hiệu quả trong việc điều khiển dòng chảy trong hệ thống công nghiệp. Được trang bị bộ truyền động điện, van này có thể thực hiện các hoạt động mở và đóng một cách tự động và chính xác.
Với thân van cơ và phần tay quay thay thế bằng bộ truyền động điện, van hơi chữ ngã điều khiển điện hoạt động thông qua nguồn điện 24V, 220V hoặc 380V. Có hai dạng điều khiển chính là điều khiển ON/OFF và điều khiển tuyến tính, cho phép van mở hoặc đóng ở nhiều góc độ khác nhau.
Xem thêm: Chi tiết các dòng van điện
Van hơi chữ ngã inox
Van hơi chữ ngã inox là một loại van cầu có thân van được làm hoàn toàn từ vật liệu inox 304 hoặc inox 316. Được làm từ vật liệu inox với những đặc tính vượt trội, bao gồm khả năng chịu áp lực và nhiệt độ cao, cũng như kháng oxi hóa tốt và độ bền cao trước các chất axit, bazo và muối.
Với vật liệu inox, van hơi chữ ngã inox thích hợp cho việc sử dụng trong các đường ống có áp suất lớn và môi trường có nồng độ muối cao. Nhờ tính linh hoạt và khả năng chống ăn mòn, loại van này có thể đáp ứng yêu cầu khắt khe của các ứng dụng trong các ngành công nghiệp như hóa chất, dầu khí, thực phẩm và nước uống.

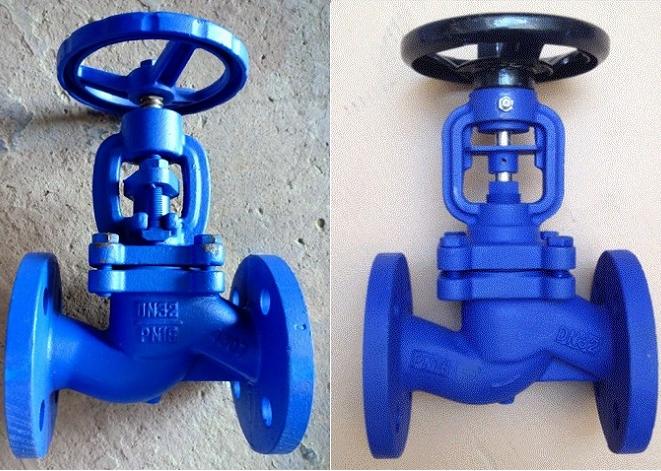

Van hơi chữ ngã thép
Đây là loại van cầu được sử dụng phổ biến trong các môi trường có nhiệt độ và áp suất cao. Với đặc tính chịu được nhiệt độ lên tới 250 độ C và độ bền cơ học tốt, van này được xem là một giải pháp tối ưu cho các môi trường nguy hiểm với nguy cơ cháy nổ cao và tình trạng thay đổi nhiệt đột ngột.
Được chế tạo từ chất liệu thép, van hơi chữ ngã thép đảm bảo sự bền bỉ và độ tin cậy trong các điều kiện khắc nghiệt. Chất liệu này cung cấp khả năng chống cháy nổ và chịu sốc nhiệt, đồng thời giúp giảm nguy cơ sự cố trong quá trình vận hành.

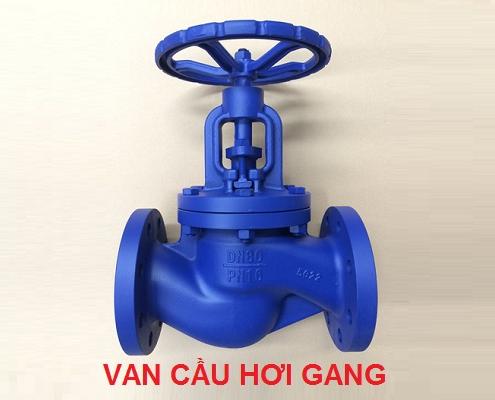

Van hơi chữ ngã gang
Van hơi chữ ngã gang là một trong những loại van phổ biến nhất hiện nay, với thân van được làm từ chất liệu gang, nó mang lại độ bền cao, khả năng chịu áp lực và nhiệt độ cao đáng kể. Tuy nhiên, một nhược điểm của gang là không có khả năng chống ăn mòn tốt như inox. Để khắc phục điều này, các dòng van gang thường được phủ một lớp sơn epoxy trên bề mặt thân, tạo ra một lớp bảo vệ bên ngoài.
Với khả năng chịu áp lực và nhiệt độ cao, van cầu hơi chữ ngã gang là một lựa chọn lý tưởng cho các ứng dụng trong ngành công nghiệp hiện nay, Ngoài ra giá thành của dòng van này cũng rẻ hơn các dòng van được làm từ các chất liệu khác như inox, thép, đồng,…
Van hơi chữ ngã đồng
Van hơi chữ ngã đồng là loại van được sản xuất hoàn toàn từ chất liệu đồng thau hoặc đồng đỏ. Với kích thước nhỏ từ DN15 đến DN50, van này có khả năng chịu được áp lực cao và nhiệt độ cao, đồng thời kháng được quá trình oxi hóa.
Điều này khiến van hơi chữ ngã đồng trở thành lựa chọn hàng đầu trong các hệ thống xử lý nước, xăng dầu, hóa chất, thực phẩm và các hệ thống đường ống dân dụng.

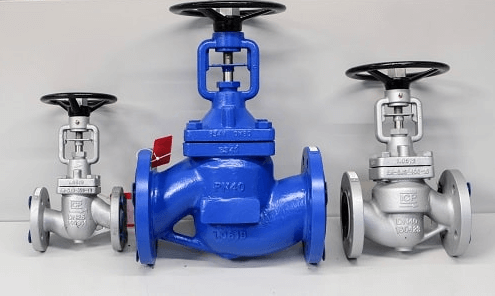

Van hơi chữ ngã lắp bích
Van hơi chữ ngã kết nối mặt bích là một loại van cầu được sử dụng rộng rãi trong các hệ thống ống lớn. Với kiểu kết nối mặt bích thay vì ren thông thường, loại van này mang lại hiệu quả cao hơn. Nó thường được áp dụng cho các ống có đường kính từ D50 trở lên và có hai đầu thân van được thiết kế kèm hai mặt bích để lắp đặt vào hệ thống ống.

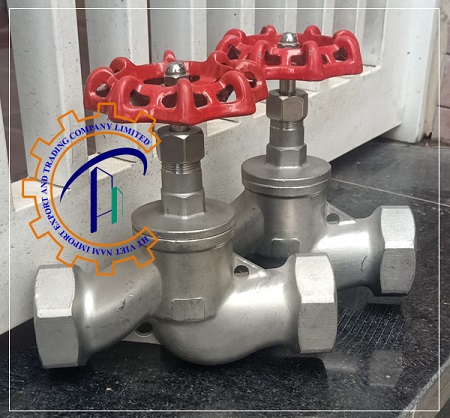

Van hơi chữ ngã kết nối ren
Van hơi chữ ngã kết nối ren là một thiết bị điều khiển điện được thiết kế đặc biệt với hai đầu nối ren ở trên thân van. Loại van này thường được áp dụng trong các ứng dụng nhỏ với kích thước từ DN15 đến DN50, nhằm đảm bảo khả năng chịu áp lực và hoạt động tốt nhất.
Van hơi chữ ngã kết nối hàn kín
Van hơi chữ ngã kết nối hàn kín là một loại van được sử dụng để kết nối và điều khiển dòng hơi trong các hệ thống áp lực cao. Với việc sử dụng mối hàn chắc chắn, loại van này giúp đảm bảo rằng không có sự rò rỉ hoặc vỡ tại khu vực kết nối. Thân van được làm từ thép, với khả năng chịu áp suất và nhiệt độ cao.
Tìm hiểu thêm: Van bướm vi sinh là gì – các loại van bướm vi sinh
Cấu tạo và hoạt động của van hơi chữ ngã
Van hơi chữ ngã là dòng van nhánh của van cầu, tuy có thiết kế thân chữ ngã nhưng cấu tạo và nguyên lý hoạt động của chúng vân giống với các dòng van cầu khác.

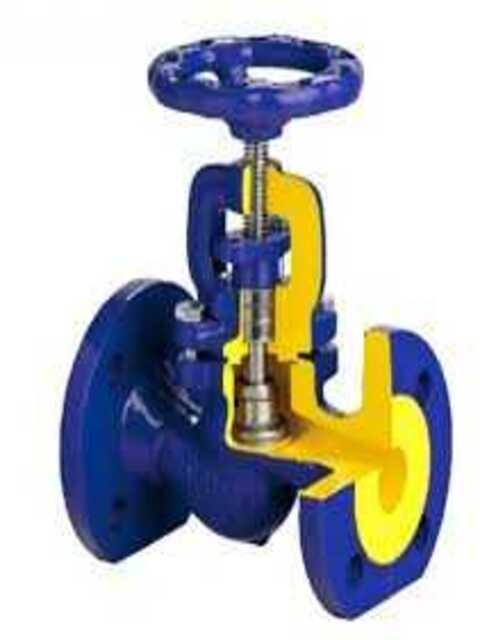

Cấu tạo chi tiết của van
Để van cầu có thể hoạt động và đáp ứng đầy đủ các tiêu chuẩn của van, chúng ta cần có các thành phần cơ bản sau:
- Thân van: được đúc từ nhiều vật liệu kim loại như inox, gang, thép,… để đảm bảo độ bền và đáp ứng yêu cầu công việc.
- Trục van và đĩa van: được làm từ inox, chức năng của chúng là tiếp nhận lực từ tay quay và thực hiện chức năng mở hoặc đóng van.
- Tay quay: đây là phần mà con người tác động vào để điều khiển van mở hoặc đóng. Trong các hệ thống sử dụng điều khiển tự động, tay quay có thể được thay thế bằng bộ điều khiển điện hoặc khí nén.
- Ghế van: Đây là bộ phận nâng đỡ đĩa van và ngăn cách dòng lưu chất trong thân van.
- Vòng đệm và gioăng cao su: chúng có nhiệm vụ chính là ngăn chặn rò rỉ chất lỏng khi van ở trạng thái hoàn toàn đóng.
Nguyên lý hoạt động của van chữ ngã
Nguyên lý hoạt động của van hơi chữ ngã được mô tả như sau. Ban đầu, van đóng hoàn toàn. Khi ta quay vô lăng từ phải qua trái, trục van sẽ di chuyển lên và kéo theo đĩa van, làm van mở. Tương tự, khi ta xoay từ trái qua phải, trục van và đĩa van sẽ di chuyển xuống, làm van đóng.
Các bạn có thể xem chi tiết cách hoạt động của dòng van này thông qua video dưới đây:
Ưu điểm và nhược điểm của van hơi chữ ngã
Cũng như các dòng van khác van hơi chữ ngã cũng có những ưu điểm vượt trội và 1 sô khuyết điểm trong quá trình sử dụng. Sau đây là những lợi thế mà van cầu chữ ngã có thể mang lại và 1 số nhược điểm của dòng van này so với các dòng van có cùng chức năng khác.
Ưu điểm
- Cách thức vận hành dễ dàng, cho phép đóng mở và lưu thông dòng chảy một cách tốt.
- Van cầu hơi chữ ngã có cơ chế đóng mở với hành trình ngắn, giúp tiết kiệm lực tác động lên trục quay so với van cổng.
- Van giúp điều tiết lưu lượng một cách hoàn hảo, cho phép người vận hành kiểm soát dòng lưu chất qua van một cách thuận tiện nhất.
- Dễ dàng bảo trì, sửa chữa và thay thế nhờ các chi tiết có thể tháo rời.
- Ma sát thấp giữa dòng chảy và đĩa van, ghế, giúp giảm hao mòn.
- Có khả năng hoạt động trong môi trường áp suất và nhiệt độ cao.
- Phổ biến trong hệ thống hơi nóng với độ kín cao, chịu nhiệt và áp suất lớn.
Nhược điểm
Ngoài những ưu điểm vượt trội kể trên van hơi chữ ngã cũng có 1 số hạn chế nhất định so với các dòng van khác, có thể kể đến như:
- Để vận hành van, cần áp lực tác động đủ mạnh hoặc bộ truyền động lớn hơn so với van cổng.
- Giá thành để mua và lắp đặt van hơi chữ ngã cao hơn so với các loại van khác có cùng chức năng.
- Với nhiều chi tiết phức tạp, van cầu có trọng lượng lớn, tạo ra một vấn đề so với các loại van khác.
- Van không phù hợp cho việc sử dụng với các chất lưu dạng hạt, có độ nhớt thấp vì chúng có thể mắc kẹt tại vị trí ghế van và gây cản trở lưu thông.
Ứng dụng của van hơi chữ ngã
Ứng dụng của van cầu chữ ngã rất đa dạng và phổ biến trong nhiều ngành công nghiệp. Dưới đây là một số ví dụ về các hệ thống mà van cầu chữ ngã được sử dụng:
- Các nhà máy chế biến và sản xuất thực phẩm thường sử dụng van cầu chữ ngã trong quá trình xử lý và vận chuyển các chất liệu, chất lỏng hoặc khí.
- Trong các hệ thống lọc hóa dầu và hóa chất, van cầu chữ ngã được dùng để kiểm soát và điều chỉnh dòng chảy của các chất lỏng và khí, đảm bảo hoạt động hiệu quả của hệ thống.
- Trong hệ thống lò hơi, hơi nóng và khí nóng, van cầu chữ ngã được sử dụng để điều chỉnh lưu lượng và áp suất của chất lỏng hoặc khí, đồng thời đảm bảo an toàn cho hệ thống.
- Các xí nghiệp và phân xưởng thường sử dụng hệ thống khí nén và trong đó, van cầu chữ ngã đóng vai trò quan trọng trong việc điều khiển và kiểm soát luồng khí.
Một số lưu ý lựa chọn và lắp đặt van hơi chữ ngã
Bất kể 1 sản phẩm nào thì lựa chọn chúng phú hợp cho mục đích sử dụng và lắp đặt chúng đúng cách là điều vô cùng quan trọng. Bới điều này sẽ ảnh hưởng trực tiếp tới hiệu quả hoạt động của hệ thống và khả năng hoạt động của thiết bị. Dưới đây là các lưu ý khi lựa chọn và lắp đặt van hơi chữ ngã đã được chúng tôi tổng hợp và lấy các ý kiến từ nhà sản xuất cũng như người sử dụng, mời các bạn cùng tham khảo:
Các lưu ý khi lựa chọn van hơi chữ ngã
Van hơi chữ ngã được thiết kế và sản xuất với nhiều kích thước, vật liệu, kiểu kết nôi hay dạng điều khiển khác nhau. Ở mỗi dạng vừa kể sẽ phù hợp sử dụng ở các hệ thống và ứng dụng khác nhau, khi lựa chọn chúng ta cần chú ý:
Lựa chọn theo môi trường làm việc
Van hơi chữ ngã được sản xuất từ nhiều vật liệu như inox, gang, thép, đồng,…Mỗi vật liệu sẽ phù hợp hoạt động với các môi trường lưu chất cũng như môi trường hệ thống khác nhau, cần tìm hiểu và lựa chọn loại van phù hợp.
Ví dụ: Các hệ thống có lưu chất là các chất hóa học có tính ăn mòn cao như axit, bazo, muôi chúng ta nên sử dụng van làm bằng vật liệu inox thay vì sử dụng các chất liệu như gang thép, để tránh hiện tượng bị oxi hóa, han gỉ.
Lựa chọn theo kiểu kết nối và kích thước đường ống
Hiện nay có 3 kiểu kết nôi chính trong các hệ thống đường ống là kết nối mặt bích, kết nối hàn kín và kết nối ren. Van hơi chữ ngã cũng có 3 dạng kết nối này, trước khi lựa chọn van cần tìm hiểu dạng kết nối của đường ống cũng như đo đạt kích thước để lựa chọn loại van có kích thước phù hợp.
Lựa chọn van theo phương thức điều khiển
Van hơi chữ ngã có 3 dạng điều khiển chính là điều khiển tay quay, điều khiển khí nén và điều khiển điện. ở 3 dạng này chỉ có điều khiển tay quay là không yêu cầu quá nhiều về hệ thống còn điều khiển điện và điều khiển khí nén có yêu cầu nhất định về hệ thống khí sử dụng như:
Điều khiển điện cần hệ thống có điện áp phù hợp 24V, 220V hoặc 380V. Cũng như thế điều khiển khí nén cũng yêu cầu cần có hệ thống khí nén từ 3 đến 8bar để có thể hoạt động.
Lựa chọn theo thương hiệu, nhà phân phối
Tại thị trường Việt Nam hiện nay các dòng van hơi chữ ngã đều được nhập khẩu từ các thương hiệu lớn trên toàn thế giới như Samwoo Hàn Quốc, JS Trung Quốc, JAKI Đài Loan, AMG Malaysia, AVK – Đan Mạch. Tuy nhiên cũng có rất nhiều các dòng sản phẩm được làm nhái chính hãng rất tinh vi và khó phân biệt.
Việc lựa chọn 1 nhà phân phôi uy tín chất lượng cũng đảm báo tránh được việc mua phải các dòng sản phẩm kém chất lượng hoặc hàng không chính hãng ( hàng nhái ).
Khi lắp đặt van hơi chữ ngã cần chú ý
Để đảm bảo tính chất hoạt động đơn hướng của van, trong đó dòng chảy chỉ được phép lưu thông theo một chiều, việc lắp đặt van theo phương nằm ngang và tay quay nằm ở vị trí dễ dàng vận hành là điều được khuyến cáo.
Dưới đây là các lưu ý khi lắp đặt van hơi chữ ngã:
- Đảm bảo hệ thống đã được đóng ngắt hoàn toàn và không có dung chất tồn đọng trong đường ống và vị trí lắp đặt.
- Trước khi lắp đặt, hãy loại bỏ các cặn bẩn và tạp chất xung quanh vị trí lắp đặt, để van cầu kết nối với hệ thống một cách kín đáo.
- Lắp đặt van trong một không gian rộng rãi, cho phép vận hành van một cách dễ dàng nhất.
- Cố định mặt bích và các lớp gioăng kín giữa phần đường ống và thân van, sau đó siết chặt các bulong để van cầu được ép chặt vào đường ống.
- Sau khi lắp đặt xong, hãy thử vận hành tay quay xem có dễ dàng điều khiển van hay không, và xem có bị kẹt hay không.
- Tiến hành thử nghiệm bằng cách tăng dần áp suất dòng chất đi qua van, kiểm tra xem van có đóng kín hoặc mở hoàn toàn tốt khi có dòng chất đi qua hay không.
- Kiểm tra xem van cầu có hiện tượng rò rỉ chất không. Nếu không có vấn đề sau các bước trên, van có thể được đưa vào sử dụng.
Địa điểm cung cấp van hơi chữ ngã uy tín, chất lượng
Công ty TNHH TM & XNK HT Việt Nam là đơn vị hàng đầu chuyên cung cấp van công nghiệp, phụ kiện và vật tư ngành nước trên thị trường Việt Nam. Chúng tôi tự hào là nhà nhập khẩu và phân phối trực tiếp các sản phẩm van công nghiệp, bao gồm van hơi chữ ngã và van cầu.
Đối với các sản phẩm van cánh bướm điều khiển khí nén, chúng tôi cam kết chỉ nhập khẩu từ các nhà sản xuất uy tín như Đài Loan, Hàn Quốc và có thương hiệu danh tiếng như Samwoo, JS, Jaki, AMG, AVK. Chất lượng và trách nhiệm là những yếu tố quan trọng mà chúng tôi đặt lên hàng đầu.
Bên cạnh đó, chúng tôi cung cấp các loại van cánh bướm điều khiển khí nén với đa dạng kích thước, mẫu mã và chất liệu. Điều này giúp khách hàng có nhiều lựa chọn phù hợp với nhu cầu và yêu cầu của mình khi đến với chúng tôi.
Qua nỗ lực không ngừng nâng cao chất lượng dịch vụ và sự đa dạng của sản phẩm, chúng tôi mong muốn mang đến sự hài lòng tối đa cho khách hàng khi lựa chọn các sản phẩm đến từ Công ty chúng tôi.
Báo giá và bảo hành van hơi chữ ngã
Là nhà nhập khẩu và phân phối trực tiếp van hơi chữ ngã, XNK HT Viêt Nam chúng tôi cam kết cung cấp các sản phẩm chính hãng với chất lượng cao nhất và giá cả cạnh tranh nhất trên thị trường. Bên cạnh van hơi chữ ngã, tất cả các sản phẩm khác cũng được bảo hành trong 12 tháng để đảm bảo sự an tâm và tin tưởng từ khách hàng.
Để nhận báo giá và tư vấn chi tiết hơn về sản phẩm, quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi. Với đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn về cách lắp đặt, bảo dưỡng và thay thế sản phẩm theo yêu cầu của quý khách.
XNK HT Việt Nam chúng tôi chân thành cảm ơn sự quan tâm của quý khách hàng đến sản phẩm van hơi chữ ngã. Để được hỗ trợ tốt nhất và nhận báo giá chính xác nhất, xin vui lòng liên hệ trực tiếp với chúng tôi qua Hotline, Zalo, hoặc Email được ghi ở trên màn hình. Xin trân trọng cảm ơn và mong được hợp tác cùng quý khách hàng!
Khi nào cần sử dụng van hơi chữ ngã
Van hơi chữ ngã là dòng van được sử dụng để điều tiết áp xuất, lưu lượng dòng chảy nên việc sử dụng van cho các hệ thống đường ống dẫn lưu chất lòng, hơi hoặc khí nến là vô cùng hợp lý. Nhằm mục đích đảm bảo sự ổn định của dòng chảy trong hệ thống, tránh tạo ra các hiện tượng vượt áp, búa nước,…
Loại van nào có thể thay thế chức năng của van hơi chữ ngã
Van cổng hoặc van bi cũng có thê dùng tương tự như van hơi chữ ngã. Tuy nhiên, việc sử dụng để điều tiết dòng chảy trong hệ thống thì van cầu hơi chữ ngã là lựa chọn tối ưu phù hợp nhất.
