Phân loại van cổng

Van cổng hay còn gọi là van cửa ( Valve gate, van chặn ) loại van này được sử dụng rất phổ biến trong các hệ thống đường ống. Tùy từng tính chất, yêu cầu mà người ta có thể lựa chọn loại van cửa phù hợp cho hệ thống, tuy nhiên có rất nhiều loại van cổng khác nhau. Để phân biệt được chúng và chức năng của từng loại lại không phải là điều dễ dàng đối với 1 số người chưa hiểu biết nhiều về dòng van này.

Dưới đây XNK HT Việt Nam Chúng tôi xin giới thiệu đến các bạn cách phân loại van cửa, có những mục phân loại nào và chúng được sử dụng trong những ứng dụng gì. Mời quý bạn dọc cùng theo dõi bài viết để biết thêm chi tiết về các loại van cổng được chúng tôi nhắc đến sau đây.

Phân loại van cổng

Van cổng được phân loại theo nhiều cách khác nhau, có thể chia chúng theo những nhóm sau: Phân loại theo vật liệu chế tạo, theo kiểu dáng thiết kế, hay theo phương thức điều khiển và nhiều dạng phân loại khác nữa. Để tìm hiểu chi tiết về từng cách phân loại và trong các mục đấy có những dòng van nào mời các bạn đọc phần dưới đây.

Phân loại theo dạng ty van

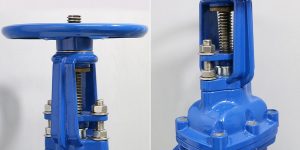

Van cổng ty nổi

Van cổng ty nổi là một loại van có trục di động, khi được mở, cần trục sẽ tăng lên thông qua việc xoay tay cầm, và khi được đóng, cần trục sẽ hạ xuống. Điều này cho phép chúng ta dễ dàng nhận biết trạng thái mở hoặc đóng của van chỉ bằng cách quan sát vị trí của trục từ xa. Nếu trục van nâng lên cao hơn đỉnh van, thì van đang trong trạng thái mở; ngược lại, nếu trục van hạ xuống gần ngang với tay cầm, thì van đang trong trạng thái đóng.

Do có yêu cầu về trục thò lên và thụt xuống, việc lắp đặt van cửa ty nổi đòi hỏi không gian trống trên phần đầu của van..

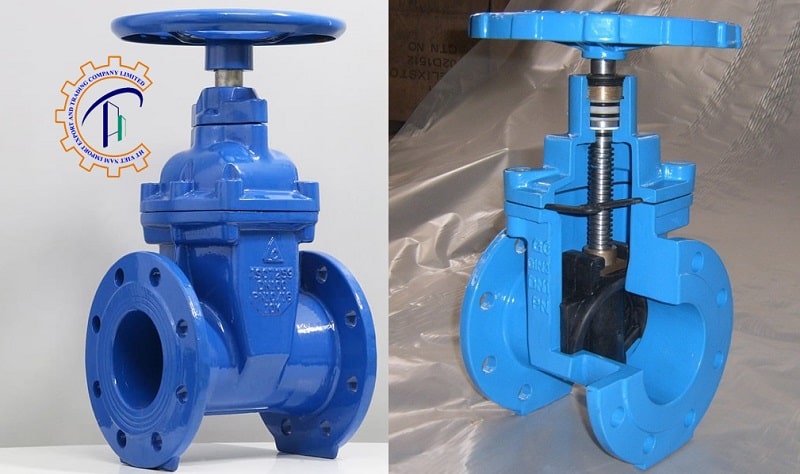

Van cổng ty chìm

Van cổng ty chìm là một loại van không có trục chuyển động lên xuống khi đóng/mở, do đó không thể quan sát trạng thái của van từ xa. Tuy nhiên, điều này cũng có lợi thế là van cửa ty chìm chiếm ít không gian hơn. Van này thích hợp cho các khu vực chật hẹp, nơi không đủ không gian cho trục van thò lên như van cổng ty nổi, chẳng hạn như các đường ống ngầm.

Cần lưu ý rằng van cổng ty chìm có các ren trên trục và đĩa luôn tiếp xúc với chất lỏng đang được điều khiển bởi van. Điều này có thể gây vấn đề nếu chất lỏng có độ ăn mòn cao, như các hóa chất, vì nó có thể làm hỏng các bước ren. Do đó, van cửa ty chìm chỉ nên được sử dụng cho các lưu chất sạch.

Phân loại theo thương hiệu

Hiện nay ở trong nước vẫn chưa có đơn vị sản xuất các dòng van cổng cỡ trung và cỡ lớn, hầu hết các sản phẩm van chặn đang được sử dụng trong nước đều được nhập khẩu từ các hãng sản xuất van nổi tiếng trên thế giới hiện nay. Mỗi hãng sản xuất đều có đặc điểm nổi trội riêng, dưới đây là 1 số hãng được tin dùng nhất hiện nay.

Van cổng Samwoo

Van cổng Samwoo là 1 dòng sản phẩm đáng chú ý của hảng sản xuất van công nghiệp nổi tiếng Samwoo Valve Co., Ltd, đến từ đất nước Hàn Quốc. Được biết đến là 1 trong những nhà sản xuất van công nghiệp hàng đầu thế giới hiện nay.

Samwoo valve sử dụng dây chuyền sản xuất công nghệ tiên tiến bậc nhất để chế tạo, các sản phẩm của họ luôn có độ bên vượt trội hơn các dòng van khác trên thị trường. Điều đáng chú ý là các dòng van của Samwoo luôn được xem là phù hợp với giá cả hợp lý nhất thị trường hiện nay.

Van cổng Wonil

Là 1 dòng van được sản xuất bởi 1 thương hiệu lâu đời và mạnh mẽ tại Hàn Quốc, đã xây dựng được danh tiếng của mình trên toàn cầu. Trong thị trường Việt Nam, dòng van cổng Wonil đã có mặt từ rất lâu và được đón nhận cũng như đánh giá rất cao từ người sử dụng. Tuy nhiên đi kèm với chất lượng và thương hiệu lớn như Wonil nên dòng van này cũng có giá thành cao hơn so với các dòng van khác.

Các bạn có thể tìm hiểu thêm chi tiết của dòng van cửa Wonil này tại bài viết cùng tên mà chúng tôi đã trình bày trước đây.

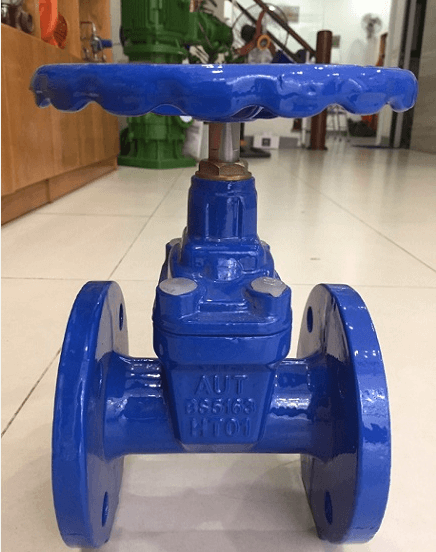

Van cổng AUT

Đây là dòng van tới từ Hãng sản xuất van AUT của đất nước Malaysia, sản phẩm này hiện đang rất được tin dùng và lắp đặt tại nhiều hệ thống đường ống trên thị trường Việt Nam. Là một thương hiệu lâu đời, có kinh nghiệm sản xuất lâu năm và tuân thủ nghiêm ngặt và chặt chẻ các quy định về kiểm định sản phẩm.

Với các yếu tố trên, các dòng sản phẩm của thương hiệu AUT luôn đạt được chất lượng cao và được đánh giá tốt. Một trong những ví dụ điển hình là tập đoàn Mường Thanh với chuỗi các khách sạn, Hotel khắp đất nước đã tin dùng van cổng AUT để lắp đặt cho toàn bộ hệ thống của mình.

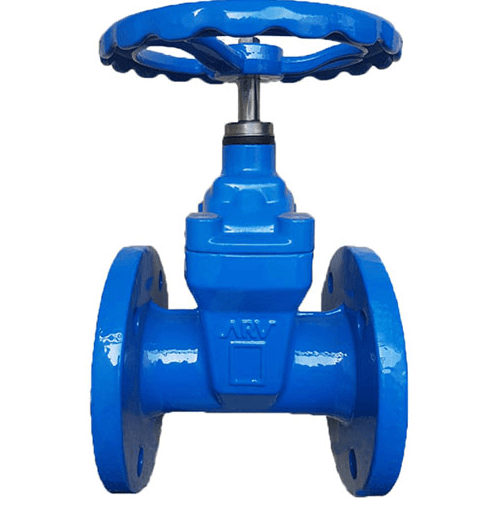

Van cổng ARV

Van cổng ARV là 1 thương hiệu nổi tiếng đến từ Malaysia, đây là thương hiệu không chỉ nổi tiếng tại thị trường Việt Nam mà được biết đến và ưu chuộng sử dụng ở các khu vực lân cận.

ARV Valves là một thương hiệu của DENER Holdings SDN BHD, có lịch sử sản xuất van lên đến gần 20 năm. Công ty có diện tích sản xuất rộng lớn lên đến 30.000 mét vuông. Với sự chuyên nghiệp trong việc thiết kế, gia công và bán van gang, ARV Valves đã xây dựng được uy tín trong ngành.

Phân loại theo vật liệu chế tạo van

Để van có thể phù hợp sử dụng ở đa dạng các môi trường khác nhau, hầu như dòng van nào cũng được sản xuất với nhiều vật liệu khác nhau. Việc này giúp đảm bảo van có thể hoạt động tốt trong những môi trường nhất định, giúp tiết kiệm cũng như đảm bảo được sự ổn định và tuổi thọ hoạt động của van.

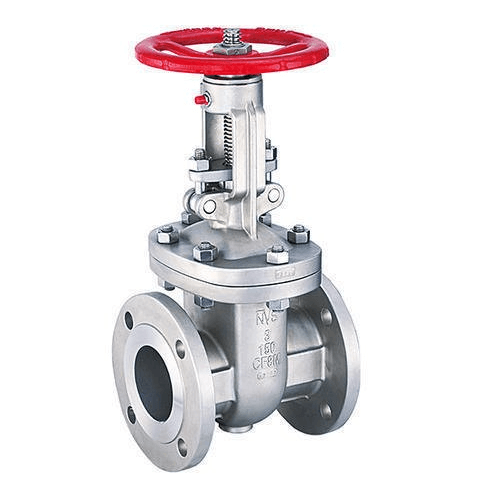

Van cổng inox

Van cổng inox là loại van được chế tạo từ chất liệu inox như 201, 304 (CF8), 316 (CF8M) hoặc các tiêu chuẩn tương đương, chúng có khả năng chịu nhiệt và áp suất cao, và chống ăn mòn hóa chất tốt. Chất liệu inox cũng không bị oxi hóa khi tiếp xúc với điều kiện thời tiết ngoài trời. Do đó, van cửa inox thường được sử dụng trong các hệ thống thoát nước, xử lý nước thải và cung cấp nguyên liệu cho sản xuất thực phẩm.

Van cổng gang

Van cổng gang là một loại van đang được sử dụng rộng rãi trên thị trường hiện nay. Van được thiết kế với thân van được làm từ gang đúc nguyên khối, mang lại độ bền cao và độ tin cậy trong quá trình hoạt động. Bề mặt bên ngoài của van được phủ lớp sơn Epoxy, tăng cường khả năng chống ăn mòn và bảo vệ van khỏi tác động của môi trường.

Đĩa van được chế tạo từ inox và được bọc bởi lớp cao su, giúp van hoạt động mượt mà và đảm bảo tính kín của hệ thống. Tất cả những đặc điểm trên giúp van cửa gang thỏa mãn yêu cầu vận hành của hệ thống mà vẫn có mức giá phù hợp.

Van cổng thép

Van cổng thép là một loại van được sử dụng đặc biệt trong các hệ thống áp suất và nhiệt độ cao. Điểm đặc biệt của loại van này là thiết kế không có đệm van, giúp tăng khả năng chống va đập ngoại lực một cách đáng kể. Tuy nhiên, việc sử dụng van cửa thép trong các hệ thống môi trường đặc biệt lại bị hạn chế do sự tác động của các chất ăn mòn và hóa chất khác.

Van cổng đồng

Van cổng đồng là dòng van được thiết kế ở các kích thước nhỏ từ DN15 đến DN50, được làm hoàn toàn từ chất liệu đồng đỏ hoặc đồng thau có độ bền cơ học cao và khả năng chống oxi hóa tốt. Dòng van này thường được sử dụng trong các hệ thống gia đình, hệ thống dân dụng, hệ thống hơi, hệ thống khí,…

Phân loại theo kiểu dáng kết nối

Giống về nhiều loại van khác hiện nay trên thị trường, van cổng cũng được thiết kế với 2 kiểu kết nối chủ yếu là kết nối mặt bích và kết nối ren.

Van cổng mặt bích

Đây là dòng van được sử dụng phổ biến hiện nay được lắp đặt trong các hệ thống lớn từ DN50 trở lên có thiết kế mặt bích trên đường ống. Với thiết kế mặt bích được sản xuất đạt các tiêu chuẩn như JIS, DIN, BS,..kiểu kết nối này đảm bảo cho van được lắp đặt vào hệ thống 1 cách chắc chắn, ổn định và có độ kín cao trong quá trình sử dụng.

Van cổng lắp ren

Đây là thiết kế được áp dụng trong các dòng van có kích thước nhỏ từ DN15 đến DN50. Vói thiết kế ren ở 2 đầu nối với đường ống, thiết kế này mang đến sự tiện lợi khi lắp đặt và tháo dỡ đồng thời việc ưu tiên sử dụng trong các hệ thống nhỏ và vừa cùng phù hợp với độ bền và độ kiến mà thiết kế ren có thể chịu được.

Van cổng dao

Van cổng dao hay còn gọi là van dao, loại van này thường được sử dụng trong các hệ thống có lưu chất có độ sệt, đặc cao như bột, si măng, bê tông, bùn…Dòng van này có thiết kế mỏng dẹp khác với thiết kế bình thường của 1 chiếc van cửa.

Dòng van này có cách thức hoạt động giống với van cửa ty nổi, khi được mở trục và đĩa van sẽ được đưa lên cao và khi đóng sẽ hạ xuống. Với thiết kế mỏng dẹp không chiếm nhiều diện tích khi sử dụng, có thể giảm độ rung cũng hệ thống khí hoạt động.;

Phân loại theo dạng điều khiển

Mỗi 1 dòng van đều có cách vận hành và hoạt động khác nhau, có thể là hoạt động cơ tay hoặc tự động hóa hoạt động của chúng. Mỗi dạng hoạt động đều có những ưu điểm và nhược điểm nhất định, dưới đấy chúng ta sẽ cùng tìm hiểu chi tiết của từng dạng hoạt động.

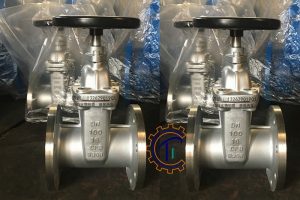

Van cổng tay quay

Hay còn được gọi là van cửa tay vô lăng, Nhờ có thiết kế ren trên trục của van khi tay quay được xoay theo chiều kim đồng hồ. Các nối ren này sẽ được ăn vào vị trí có thiết kế ren phù hợp để đẩy đĩa van lên và ngược lại khi quay tay quay theo ngược chiều kim đồng hồ đĩa van sẽ được hạ xuống.

Dòng van này có ưu điểm lại tiện lợi, dễ sử dụng, thiết kế tay quay cũng giúp giảm áp lực cho hoạt động đóng mở của van được dễ dàng và không tốn quá nhiều sức lực. Tuy nhiên chũng cũng có 1 số nhược điểm như thời gian đóng mở lâu hơn, đối với các dòng van có kích thước lớn việc sử dụng tay quay vẫn gây ra trở ngại nhất định.

Van cổng điều khiển khí nén

Van điều khiển khí nén là một loại van cửa được trang bị bộ truyền động sử dụng khí nén. Thay vì sử dụng nguyên lý cơ học để hoạt động, bộ truyền động này chuyển đổi năng lượng từ khí nén thành chuyển động cơ học để điều chỉnh và mở/đóng van.

Loại van này có thể hoạt động dưới hai hình thức: mở/đóng hoặc điều chỉnh tuyến tính, tùy thuộc vào yêu cầu và mục đích sử dụng. Với kích thước nhỏ gọn, van có thể dễ dàng kiểm soát hoạt động và được lắp đặt ở nhiều vị trí khác nhau.

Van cổng điều khiển khí nén có thời gian mở/đóng rất nhanh, chỉ từ 1 đến 2 giây, rất thích hợp cho việc lắp đặt trên các đoạn ống yêu cầu hoạt động mở/đóng nhanh trong các tình huống khẩn cấp.

Tìm hiểu thêm: Thiết bị truyền động khí nén

Van cổng điều khiển điện

Van cổng điều khiển điện là một loại van không phổ biến trong quá trình sản xuất. Thường thì chúng được áp dụng trong các hệ thống tự động hóa cao hoặc ở những vị trí mà việc vận hành thủ công có nguy cơ đe dọa đối với người làm việc.

Van này có cấu trúc giống như van điều khiển thủ công, nhưng thay vì bánh lái, nó được điều khiển bằng một bộ điều khiển điện (động cơ điện điều khiển van). Bộ điều khiển này hoạt động theo cơ chế tác động trục dọc. Dòng điện cần thiết cho mô tơ điện có thể là 220V, 24V hoặc 380V.

Tuy loại van điều khiển điện này có giá thành cao hơn so với loại van điều khiển thủ công, nhưng chỉ khi đối diện với những tình huống không thể tránh được, người ta mới sử dụng nó. Sự chênh lệch giá cả đáng kể này là nguyên nhân chính khiến việc sử dụng van điều khiển điện trở nên đắt đỏ.

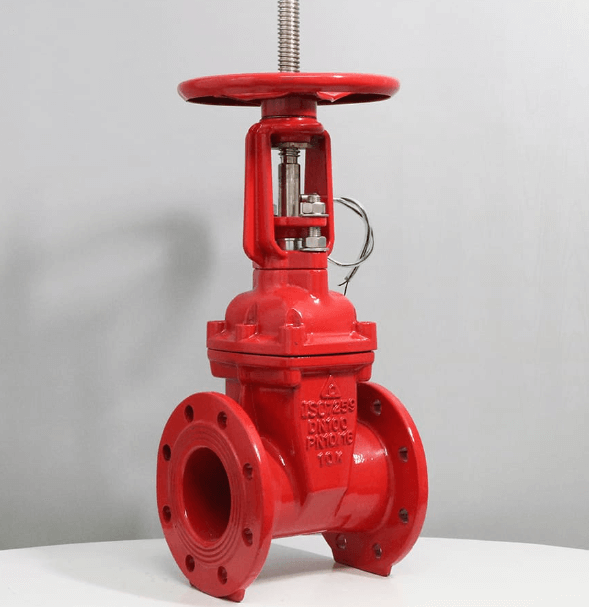

Van cổng tín hiệu điện

Van cổng tín hiệu điện là một loại van cửa thông thường, được trang bị thêm công tắc giám sát hành trình. Chức năng chính của công tắc này là gửi tín hiệu báo cáo về tình trạng đóng/mở của van đến tủ điều khiển. Tín hiệu này cũng có thể được sử dụng để điều khiển các thiết bị khác trong hệ thống và có nhiều ứng dụng khác nhau.

Phân loại theo xuất xứ

Ngoài các cách phân loại ở trên, chúng ta còn có thể phân loại các dòng van công khác nhau theo xuất thứ của chúng như:

• Van cổng Trung Quốc
• Van cổng Đài Loan
• Van cổng Malaysia
• Van cổng Hàn Quốc
• Van cổng Nhật Bản

Các bước lắp đặt van cổng vào hệ thống

Dưới đây là quy trình lắp đặt van cổng dựa trên hướng dẫn từ nhà sản xuất và kinh nghiệm thực tế từ nhiều công trình lắp đặt. Xin vui lòng tuân thủ theo các bước sau:

Bước 1: Đặt van vào giữa hai mặt bích và căn chỉnh sao cho lỗ trên mặt bích và lỗ bắt bu lông trên van trùng nhau.

Bước 2: Kết nối van với hai mặt bích bằng bulong và đai ốc. Lưu ý chỉ cần siết chặt đủ để giữ cho van ổn định, không cần siết quá chặt.

Bước 3: Đặt van vào vị trí trên đường ống và hàn nhiều điểm để đảm bảo hai mặt bích của van chắc chắn với đường ống. Trong quá trình hàn, hãy tránh làm kéo dài quá lâu để tránh làm hỏng lớp gioăng và vòng đệm van.

Bước 4: Gỡ các bulong và đai ốc để tháo van ra khỏi đường ống.

Bước 5: Sau khi van đã được tháo ra, hàn chắc chắn hai mặt bích với đường ống. Đảm bảo kết nối hàn được chắc chắn, không có khoảng trống nào giữa mặt bích được và đường ống.

Bước 6: Sau khi các mặt bích đã nguội hoàn toàn, đặt van trở lại vị trí lắp đặt. Căn chỉnh và siết chặt các bulong và đai ốc đều nhau.

Bước 7: Kiểm tra thao tác mở và đóng van để đảm bảo van hoạt động trơn tru.

Bước 8: Sau khi kiểm tra ở Bước 7 và thấy van hoạt động ổn định, siết chặt lại các bulong và đai ốc một lần nữa. Đảm bảo van đã được lắp đặt chắc chắn và có độ kín cao không sảy ra hiện tượng rò rỉ khi hoạt động.

Bước 9: Kiểm tra lại một lần nữa thao tác mở và đóng van để đảm bảo lắp đặt đúng quy trình. Sau đó, van có thể được đưa vào hoạt động.

Lưu ý: Trong quá trình lắp đặt, bạn có thể sử dụng giá đỡ van để giảm tải trọng lượng trên đường ống.

Địa điểm phân phối và tư vấn các thiết bị công nghiệp uy tín chất lượng

XNK HT Việt Nam là đơn vị hàng đầu trong lĩnh vực nhập khẩu và phân phối các dòng van công nghiệp và vật tư công trình ngành nước. Chúng tôi tự hào là đối tác của nhiều nhà sản xuất hàng đầu trên toàn cầu, Với nhiều năm hoạt động và đã tạo dựng được niềm tin nhất định trong lòng các khách hàng đã sử dụng sản phẩm của chúng tôi trên rất nhiều các công trình trong và ngoài nước.

Khách hàng tại nhiều tỉnh/thành phố tin dùng và lựa chọn XNK HT Việt Nam là địa chỉ tin cậy khi có nhu cầu về van công nghiệp và vật tư công trình, đặc biệt là van cổng. Chúng tôi cam kết luôn tận tâm, chu đáo và nỗ lực mang đến sự hài lòng cho khách hàng.

Dưới đây là những lý do nên lựa chọn mua van cổng tại XNK HT Việt Nam:

1. Đa dạng sản phẩm: Chúng tôi có một kho van công nghiệp lớn với số lượng van cổng phong phú. Khách hàng có thể tìm thấy đa dạng mẫu mã van như điều khiển điện, điều khiển khí nén, tín hiệu điện, ty nổi, ty chìm với kích thước từ DN15 đến DN1200 và chất liệu bao gồm nhựa, thép, gang, inox và đồng. Chúng tôi sẵn sàng đáp ứng mọi nhu cầu của khách hàng.
2. Sản phẩm chất lượng: Sản phẩm của chúng tôi được nhập khẩu chính hãng và có đầy đủ giấy chứng nhận CO – CQ. Chúng tôi cam kết bảo hành lâu dài cho sản phẩm, đảm bảo chất lượng tối đa và sự an tâm cho khách hàng.
3. Đội ngũ chuyên gia: Chúng tôi có đội ngũ kỹ thuật viên và nhân viên kinh doanh am hiểu sâu sắc về van công nghiệp, luôn cập nhật kiến thức và trau dồi kỹ năng mỗi ngày. Chúng tôi có thể chia sẻ thông tin chính xác về van cổng và tư vấn, giải đáp mọi thắc mắc một cách tận tâm nhất.
4. Đại diện ủy quyền: Chúng tôi là nhà phân phối ủy quyền của thương hiệu van Samwoo Hàn Quốc tại Việt Nam. Ngoài ra, chúng tôi còn kinh doanh các thương hiệu khác như AUT, ARV, Shinyi, Wonil, YB, JS,… để mang đến cho khách hàng nhiều sự lựa chọn phù hợp với mục đích sử dụng.
5. Giá cả cạnh tranh: Chúng tôi cam kết cung cấp giá bán cạnh tranh và minh bạch cho khách hàng. Đối với đơn hàng lớn, chúng tôi cũng cung cấp chiết khấu và ưu đãi hấp dẫn, giúp khách hàng tiết kiệm chi phí.
6. Hỗ trợ vận chuyển và thanh toán: Chúng tôi cung cấp dịch vụ vận chuyển tận nơi và các phương thức thanh toán linh hoạt để thuận tiện cho khách hàng.

Đối với mọi nhu cầu về van công nghiệp và vật tư công trình, XNK HT Việt Nam là đối tác đáng tin cậy và đáng lựa chọn. Chúng tôi cam kết mang đến cho khách hàng sự hài lòng và đảm bảo chất lượng hàng đầu.

Điểm khác nhau giữa van cổng ty nổi và van cổng ty chìm

Van cửa được chia thành hai loại: van ty nổi và van ty chìm. Loại van ty chìm có trục van ẩn trong thân van, không thể nhìn thấy từ bên ngoài. Trái lại, van ty nổi có trục van có thể nhìn thấy được trục van từ đó ta biết trạng thái đòng mở của van. Cả hai loại van đều có những ưu điểm và nhược điểm riêng, do đó, việc lựa chọn phải được khách hàng thực hiện cẩn thận.

Van cổng có thể dùng để điều tiết dòng chày lưu chất

Thực tế, van cổng có nhiệm vụ chính là ngăn và mở dòng lưu chất. Tuy nhiên, nếu sử dụng van cửa để điều tiết dòng chảy lưu chất, điều này có thể ảnh hưởng đáng kể đến chất lượng và tuổi thọ của van. Do đó, chúng tôi khuyên khách hàng không nên sử dụng van cổng để điều tiết dòng lưu chất.

Tuổi thọ trung bình của van cổng

Nếu van chặn được sử dụng trong môi trường sạch, không có tính ăn mòn cao, tuổi thọ của van có thể lên tới vài năm. Tuy nhiên, khách hàng vẫn cần kiểm tra định kỳ để bảo trì. Thời gian kiểm tra thường khoảng từ 3-6 tháng một lần. Điều này giúp khách hàng có thể kiểm soát chất lượng của van để không ảnh hưởng đến hiệu suất công việc.
