Solenoid valve là gì?

Solenoid valve là gì? hay van điện từ là gì?. Đây là một câu hỏi thường xuất hiện trong các diễn đàn về cơ điện, do sự phổ biến của dòng van này. Van điện từ có mặt ở khắp mọi nơi từ các hệ thống đường ống dân dụng, đến các hệ thống trong các nhà máy công nghiệp. Để giải đáp câu hỏi này, chúng ta sẽ cùng tìm hiểu về van điện từ qua bài viết này.

Tìm hiểu chúng về Solenoid Valve

Solenoid Valve hay còn được gọi ( Van điện từ ), là một thiết bị được điều khiển bằng dòng điện có điện áp 24V hoặc 220V và hoạt động thông qua một cuộn dây. Chức năng chính của thiết bị này là điều khiển dòng chảy của chất lỏng hoặc khí, van hoạt động bằng cách tạo ra từ trường tác động lên piston bên trong, để điều khiển đóng mở của thân van.

Van điện từ thường có nhiều kiểu thiết kế khác nhau và chức năng đóng hoặc mở của van phụ thuộc vào thiết kế của từng loại. Khi dòng điện được ngắt, van sẽ trở về vị trí ban đầu. Thông thường, dòng van này có hai cổng, một cổng ra và một cổng vào. Tuy nhiên, có những loại đặc biệt và cao cấp hơn có thể có ba hoặc nhiều cổng hơn, tùy thuộc vào nhu cầu sử dụng.

Hiện nay, dòng van này được ứng dụng trong nhiều lĩnh vực khác nhau, đặc biệt là trong các hệ thống cần điều khiển tự động lưu lượng chất lỏng. Vì vậy, bạn có thể thấy sự xuất hiện của chúng trong hầu hết các hệ thống công nghiệp và cả trong cuộc sống hàng ngày.

Thông số kỹ thuật van

– Vật liệu: Vật liệu đồng, inox, nhựa,…

– Gioăng làm kín: Các chất liệu cao su như EPDM, NBR, Teflon, Vitton.

– Dải kích thước: Từ DN15 đến DN200.

– Môi trường sử dụng: Môi trường chất lỏng, nước, khí nén, dầu, gas,…

– Điện áp: 24V. 220V

– Áp lực: PN10, PN16, PN25,…Tùy theo kích cở và thiết kế của van

– Xuất sứ: Đài Loan, Hàn Quốc, ITALY, Malaysia,..

– Bảo hành: 12 tháng, 1 đổi 1 trong vòng 1 năm.

– Tình trạng hàng: Có sẵn với số lượng lớn.

Các dòng Solenoid valve và phân loại của chúng

Van Solenoid là một thiết bị rất phổ biến trong các ứng dụng công nghiệp cũng như trong các hệ thống dân dụng thông thường. Điều này đã thúc đẩy sự phát triển và thiết kế của loại van này theo nhiều hình dạng và tính năng khác nhau để đáp ứng các yêu cầu sử dụng hiệu quả. Có nhiều tiêu chí được sử dụng để phân loại van điện từ, bao gồm chức năng, cách hoạt động, điện áp và vật liệu chế tạo.

Theo phương thức hoạt động

Van điện từ có 2 phương thức hoạt động chính là thường đóng và van thường mở:

Van điện từ thường đóng (Solenoid Valve normally closed)

Đây là loại van khi không được cấp điện, van sẽ ở trạng thái đóng. Để mở van, chúng ta phải cấp điện cho nó. Khi đó, cuộn hút (hay cuộn coil điện) trong van sẽ sinh ra từ trường, đẩy van về trạng thái mở. Để duy trì van ở trạng thái mở, chúng ta phải liên tục cung cấp nguồn điện. Khi muốn đóng van, chúng ta chỉ cần ngừng cấp điện. Van sẽ tự động trở về trạng thái đóng ban đầu.

Van điện từ thường đóng là loại van phổ biến trên thị trường và được sử dụng rộng rãi. Thực tế cho thấy không chỉ riêng dòng van này, mà cả các loại van cơ thông thường khác cũng thường ở trạng thái đóng, khóa. Thời gian chúng ở trạng thái này nhiều hơn rất nhiều so với thời gian ở trạng thái mở.

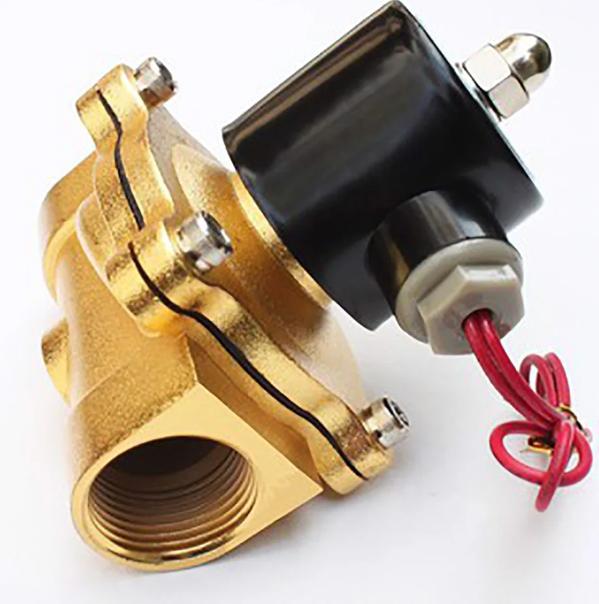

Van điện từ thường mở (Solenoid Valve normally open)

Ngược lại với dòng van thường đóng ở trên loại van này khi ở trạng thái bị thường không được cấp điện van sẽ luôn mở. Cơ chế hoạt động của nó cũng giống như van thường đóng, khi được cấp điện van sẽ đóng lại, muốn van trở về vị trí bàn đầu chỉ cần ngừng cung cấp điện.

Van điện từ thường mở là loại van khá hiếm trên thị trường do yêu cầu sử dụng của nó không phổ biến. Tuy nhiên, trong những trường hợp đặc biệt hoặc thiết kế mới, có thể cần sử dụng van thường mở này. Hiện nay, tại Việt Nam, hãng duy nhất cung cấp dòng sản phẩm van thường mở này là ODE – ITALY, và chúng tôi là nhà cung cấp của sản phẩm này.

Theo vật liệu chế tạo

Cũng như các dòng van công nghiệp khác van điện từ cũng được làm từ nhiều chất liệu khác nhau để có thể phù hợp sử dụng trong hầu hết các môi trường đường ống hiện nay. Có 4 loại chất liệu chính được sử dụng để sản xuất solenoid valve là inox, đồng, nhựa và gang.

Van điện từ đồng (Broze Solenoid Valve)

Được làm hoàn toàn từ chất liệu đồng đỏ hoặc đồng thau, van đồng có khả năng dẫn nhiệt tốt, chịu được lực và nhiệt độ cao. Ngoài ra dòng van này còn có khả năng chống oxi hóa tốt, vì vậy chúng thường được sử dụng trong các hệ thống đường ống nước sạch, các hệ thống dẫn nước gia đình, các đường ống hóa chất,…

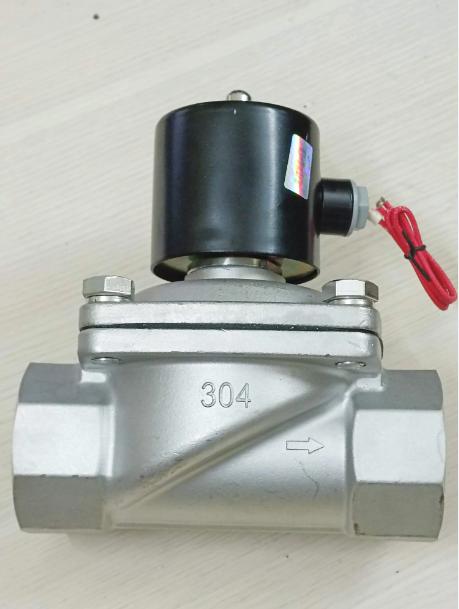

Van điện từ inox (Inox Solenoid Valve)

Đây là dòng van được làm từ chất liệu inox 304 hoặc inox 316, dòng van này thường được sử dụng trong các hệ thống đường ống hóa chất, các hệ thống đường ống khai thác tự nhiên, đặc biệt các hệ thống đường ống ở môi trường đặc biệt có khả năng oxi hóa cao

Van inox có độ bền cơ học cao, khả năng chống oxi hóa tốt, khẳ năng chịu áp lực và nhiệt độ cao, nhiệt độ tối đa có thể chịu lên tới 220 độ C. Tuy nhiên đi kèm với những ưu điểm trên, dòng van này có giá thành khá cao so với các dòng van cùng loại được làm từ chất liệu khác.

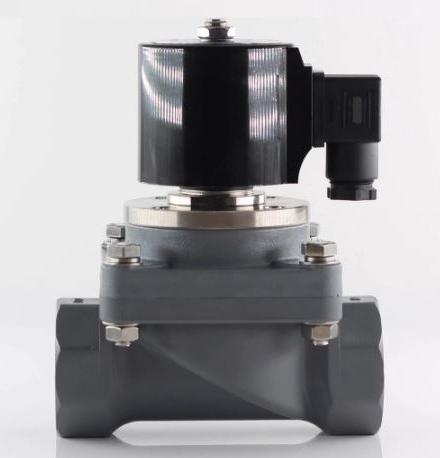

Van điện từ nhựa (Plastic Solenoid Valve)

Đây là loại van được làm từ chất liệu nhựa được sử dụng phổ biến trong các môi trường hóa chất hoặc các hệ thống dân dụng, nhờ khả năng chống ăn mòn cao, giá thành rẻ. Điều này khiến nó trở thành sự lựa chọn ưu tiên cho các môi trường hóa chất mạnh như nhà máy xử lý nước thải, ngành sản xuất chất tẩy rửa, nhuộm, in, nhà máy chế biến thực phẩm, đồ uống,… Các loại nhựa thường được sử dụng bao gồm nhựa PVC, UPVC, CPVC, PPR, PPH,…

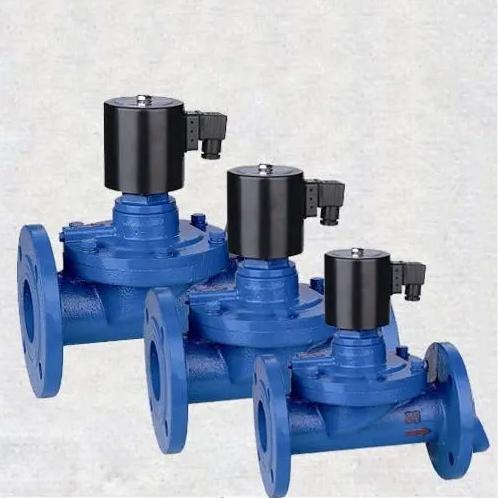

Van điện từ gang (Cast iron Solenoid valve)

Đây là một dòng van được chế tạo từ vật liệu gang. Thường thì nó có kích thước lớn hơn DN40 và được kết nối bằng kết nối mặt bích. Dòng van này thường được sử dụng trong các công trình công nghiệp trung và lớn. Nó đáp ứng tốt mọi yêu cầu kỹ thuật và hoạt động của các hệ thống hiện đại trên thị trường ngày nay.

Tìm hiểu thêm: Các dòng van cơ – Van bướm tay quay là gì

Theo hãng sản xuất van

Hiện nay trên thị trường có nhiều dòng van điện từ khác nhau về thương hiệu sản xuất và nguồn gốc xuất xứ. Điều này mang lại ưu điểm nhưng cũng gây khó khăn cho việc lựa chọn.

Để giúp khách hàng và bạn đọc có thể lựa chọn được sản phẩm van phù hợp với hệ thống làm việc, đảm bảo chất lượng, thời gian và giá thành hợp lý, dưới đây là một số thương hiệu nôi tiếng đáng được sử dụng trên thị trường hiện nay, bao gồm:

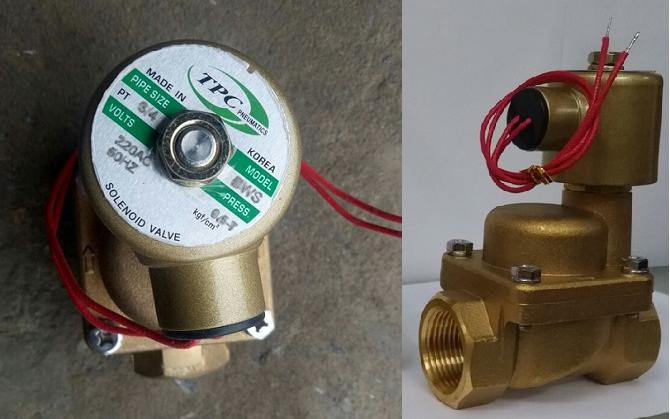

Van điện từ TPC – Hàn Quốc (TPC Solenoid Valve)

Van điện từ TPC là một sản phẩm van đáng tin cậy được sản xuất bởi một công ty hàng đầu ở Châu Á. Được biết đến với thương hiệu nổi tiếng của Hàn Quốc, van này đảm bảo chất lượng cao và đáng tin cậy trong mọi ứng dụng.

Van TPC có cơ chế đóng mở nhanh, độ bền cao và hoạt động ổn định. Ngoài ra, nó tiêu thụ ít năng lượng và có kích thước nhỏ gọn. Cấu trúc của van rất đơn giản, nhưng lại mang lại hiệu suất tuyệt vời.

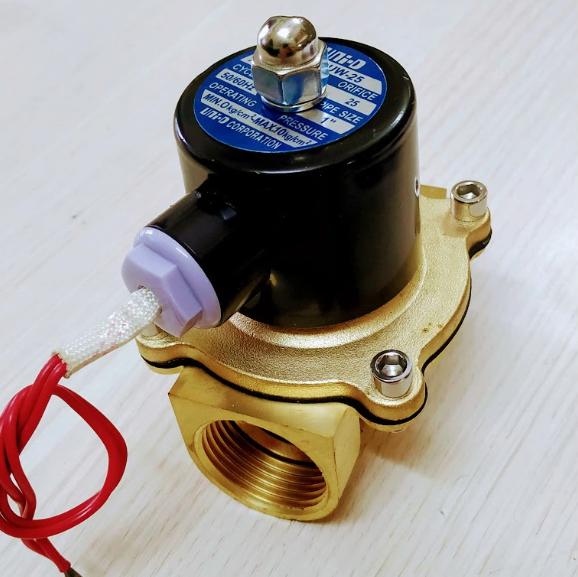

Van điện từ Unid – Đài Loan (Unid Solenoid Valve)

Là dòng van được sản xuất bởi thương hiệu van Unid của Đài Loan và đây cũng là dòng van được sử dụng phổ biến trong ngành công nghiệp ở Việt Nam. Thực tế, thống kê cho thấy khoảng 60% các đường ống hệ thống ở Việt Nam đều sử dụng dòng van này nhờ vào chất lượng vượt trội và giá thành hợp lý.

Chất lượng của dòng van này đã được khẳng định thông qua các tiêu chuẩn sản xuất nghiêm ngặt và quy trình kiểm tra chất lượng chặt chẽ. Những công nghệ tiên tiến và vật liệu chất lượng cao được sử dụng để tạo ra những sản phẩm van đáng tin cậy và bền bỉ. Điều này đảm bảo rằng các công trình sử dụng dòng van này sẽ hoạt động một cách ổn định và an toàn trong thời gian dài.

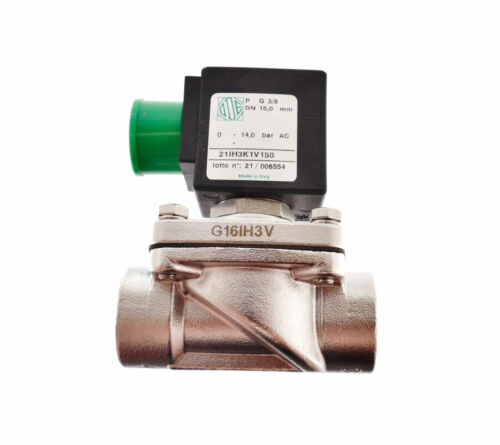

Van điện từ ODE – Italia (ODE Solenoid Valve)

Thương hiệu ODE của Ý đã áp dụng công nghệ sản xuất tiên tiến của Ý để mang đến thị trường những dòng van điện tư tốt nhất. Với kích thước vô cùng nhỏ gọn, việc lắp đặt và vận hành trở nên dễ dàng.

Sản phẩm này được cung cấp với nguồn điện đa dạng, bao gồm cả 24V và 220V, giúp việc lắp đặt ở nhiều nơi và khu công nghiệp trở nên thuận tiện hơn. Bên cạnh đó, van có thời gian phản ứng nhanh và tần suất hoạt động cao.

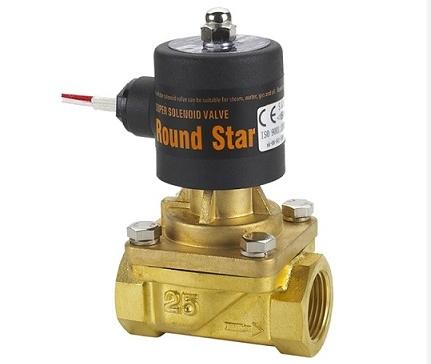

Van điện từ Round Star ( Round Star Solenoid Valve)

Đây là một dòng van sản xuất bởi Round Star, một thương hiệu xuất xứ từ Đài Loan, đáp ứng tiêu chuẩn chất lượng cao. Van này được thiết kế để kiểm soát dòng chảy của chất khí hoặc chất lỏng bằng cách mở hoặc đóng dựa trên nguyên tắc chặn bởi lực hút từ trường tạo ra từ cuộn coil.

Van này hoạt động với nguồn điện áp 24V và 220V, và có hai loại van: van thường đóng hoặc van thường mở. Người sử dụng có thể lựa chọn kết nối ren hoặc kết nối bích tùy thuộc vào hệ thống đường ống, áp suất dòng chảy và điều kiện hoạt động.

Theo môi trường sử dụng

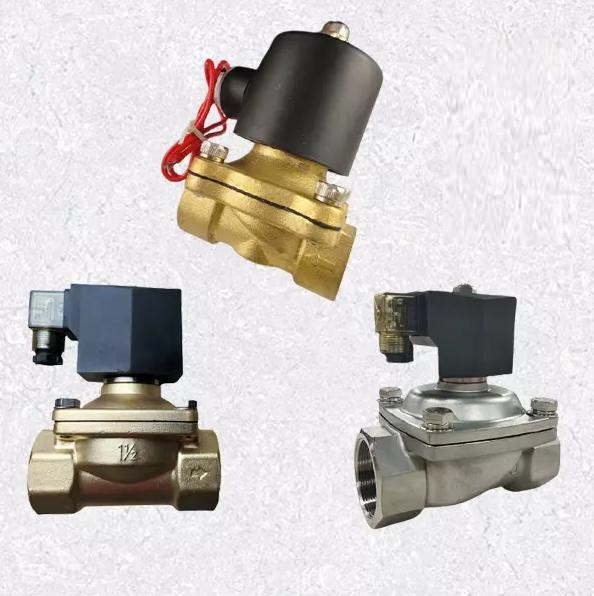

Van điện từ nước (Water Solenoid Valve)

Đây là một dòng van được sử dụng để điều khiển dòng chảy của chất lỏng trong điều kiện nhiệt độ trung bình. Thông thường, loại van điện từ này sử dụng màng cao su để mở và đóng lưu lượng chất lỏng.

Van điện từ khí nén

Đây là dòng van dùng cho các hệ thống đường ống khí nén, chức năng chính của nó là điều khiển lưu chất khí bằng cách điều chỉnh áp suất và lưu lượng. Với thiết kế nhỏ gọn, công suất thấp và hoạt động đơn giản, van này có khả năng đáp ứng nhanh chóng các yêu cầu của hệ thống.

Van điện từ khí nén có vai trò quan trọng trong việc điều tiết dòng khí. Tùy thuộc vào vị trí và mục đích sử dụng, van có thể được lắp đặt để cấp hoặc ngắt khí nén. Điều này làm cho van trở thành một phần không thể thiếu trong máy nén khí và các hệ thống sử dụng áp suất khí nén để hoạt động.

Có nhiều loại van khí nén khác nhau như 5/2, 3/2, 4/3 và 2/2, được chọn lựa tùy thuộc vào vị trí và mục đích sử dụng cụ thể.

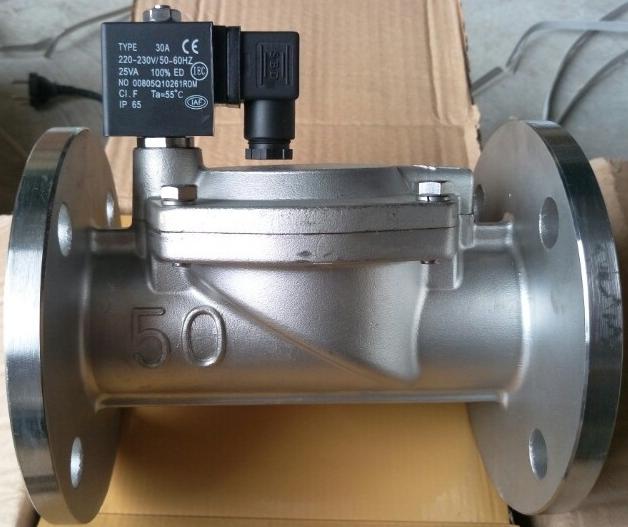

Van điện từ hơi

Là dòng van được thiết kế với độ kín cao, khả năng chịu nhiệt độ và áp xuất tốt để sử dụng trong các hệ thống ống hơi.

Ưu điểm và nhược điểm của Solenoid Valve

Mỗi loại van hay thiết bị đều có ưu và nhược điểm riêng. Ngoài những lợi ích mà chúng mang lại, cũng có một số khuyết điểm cần được khắc phục để tăng cường hiệu quả và đảm bảo hoạt động suôn sẻ hơn.

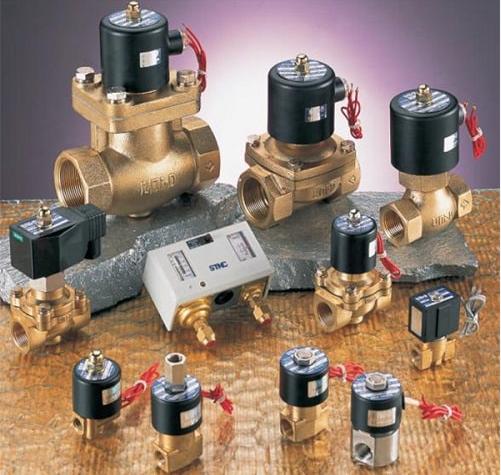

Ưu điểm

• Thiết kế với kích thước nhỏ gọn và cấu tạo đơn giản, giúp dễ dàng lắp đặt, tháo gỡ, bảo dưỡng và sửa chữa.
• Được sản xuất đa dạng về kiểu dáng, kích thước và vật liệu, van có thể được áp dụng rộng rãi trong các hệ thống và máy móc công nghiệp, cũng như trong cuộc sống hàng ngày.
• Có thể hoạt động với nhiều mức điện áp xoay chiều và một chiều.
• Được làm từ nhiều vật liệu có khả năng chống ăn mòn và oxy hóa cao, cũng như khả năng thích ứng tốt trong nhiều môi trường khác nhau.
• Van có độ chính xác cao, độ bền lâu dài và khả năng chống chịu tốt với va đập và các yếu tố tác động khác.
• Với mức giá sử dụng khá rẻ và đa dạng, van có thể được áp dụng từ các hệ thống sinh hoạt hàng ngày cho đến các công trình công nghiệp quy mô lớn.
• Có thời gian đóng và mở nhanh chóng, đáp ứng tốt với các hệ thống phức tạp đòi hỏi tốc độ cao.
• Có khả năng điều khiển từ xa, không cần tác động trực tiếp.

Nhược điểm của van điện từ

• Độ bền cơ học cảu dòng van này không quá tốt.
• Hoạt động bằng điện nên, khi gặp các sự cố điện van không thể hoạt động bình thường.
• Cần cấp người điện liên tục cho van để hoạt động.

Cấu tạo và nguyên lý hoạt động của Solenoid Valve

Cấu tạo

Mỗi loại vân điện từ có thiết kế và cấu tạo riêng biệt, tuy nhiên, chúng cũng có những đặc điểm chung. Chúng được hình thành bằng cách lắp ráp các thành phần riêng lẻ thành một sản phẩm hoàn chỉnh, bao gồm:

• Thân van: Thường được làm từ đồng, gang, inox hoặc nhựa. Thân van có thể được kết nối thông qua ren hoặc kết nối bích.
• Cuộn hút – Cuộn Coil: Là thành phần quan trọng nhất của van, tạo ra từ trường điện. Cuộn Coil của van được làm bằng dây đồng hoặc đúc nguyên khối. Điện áp thường sử dụng là 24V hoặc 220V.
• Màng van – Đĩa van: Được làm bằng cao su EPDM hoặc Teflon PTFE, hoặc có thể có lớp phủ cao su bên ngoài. Chức năng chính của màng van là ngăn và mở dòng chảy qua van.
• Trục van – Piston: Còn được gọi là Piston, đây là chi tiết kết nối với đĩa van hoặc dùng để điều khiển áp suất chênh lệch để điều khiển đĩa van.
• Lò xo: Là chi tiết giúp đưa van về vị trí ban đầu khi không cung cấp điện.

Ngoài ra, còn có một số chi tiết quan trọng khác…

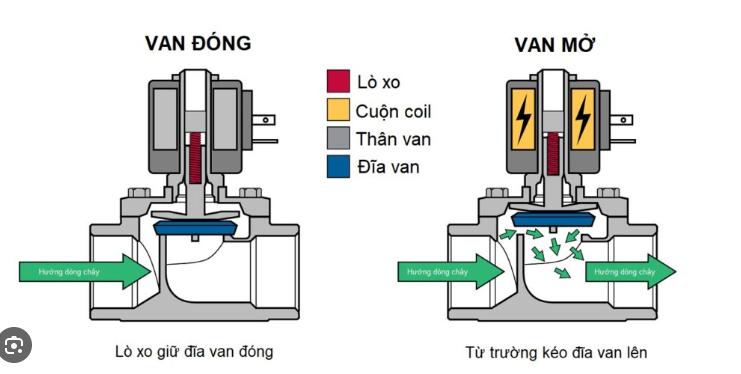

Nguyên lý hoạt động của Solenoid Valve

Solenoid Valve hoạt động dựa trên nguyên lý nâng lên, hạ xuống trục van bằng lực từ trường. Theo nguyên lý từ trường của nam châm, khi cùng dấu thì chúng đẩy nhau và ngược dấu thì hút nhau.

Ban đầu, van được đặt ở vị trí đóng hoặc mở dựa trên một chi tiết lò xo có tính đàn hồi. Khi cung cấp nguồn điện áp vào cuộn dây, từ trường được tạo ra sẽ làm van di chuyển theo hướng hút hoặc đẩy. Di chuyển của van sẽ tạo ra một khe hở cho phép chất lưu thông qua.

Khi ngắt nguồn điện áp đầu vào, lực đàn hồi của lò xo sẽ làm van trở về vị trí đóng hoặc mở ban đầu.

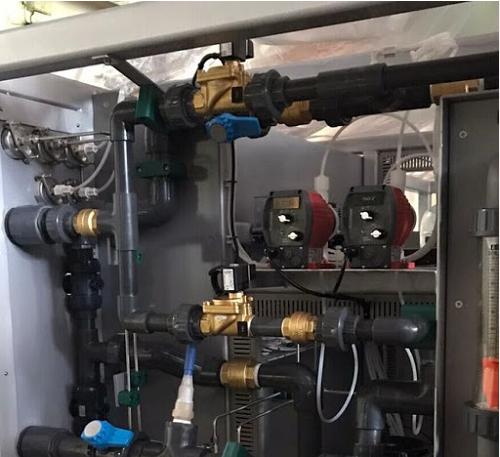

Ứng dụng Solenoid Valve trong các hệ thống đường ống

Van điện từ là dòng van tự động có khả năng mở và đóng nhanh chóng, mang lại sự tiện lợi. Van này được sử dụng trong nhiều môi trường khác nhau như cấp thoát nước từ khu dân cư đến các công trình công nghiệp. Có nhiều ứng dụng nổi bật của van này như sau:

• Được áp dụng trong các nhà máy sản xuất thực phẩm, đồ uống, dược phẩm và cả nhà máy xăng dầu, khí nén.
• Sử dụng trong các nhà máy sản xuất thuốc trừ sâu, phân bón, thuốc bảo vệ thực vật.
• Có thể dùng trong các hệ thống cung cấp nước sinh hoạt, tưới tiêu và hệ thống chăn nuôi để cải thiện hiệu suất và chất lượng công việc.
• Phù hợp cho việc áp dụng trong các nhà máy thủy điện, hệ thống máy bơm và hệ thống băng truyền của các trạm xăng, nhà máy phát điện.
• Được sử dụng trong các khu vực khai thác khoáng sản, than đá và thậm chí có thể xuất hiện trong các khu vực liên quan đến thủy hải sản.
• Có thể áp dụng trong các hệ thống phòng cháy chữa cháy và bảo vệ chữa cháy cho tòa nhà, khu đô thị, khu dân cư hoặc các khu công nghiệp.

Địa điểm phân phối Solenoid Valve ở đâu chính hãng, uy tín, giá rẻ

Hiện tại, công ty XNK HT Việt Nam là nhà nhập khẩu trực tiếp và phân phối dòng sản phẩm van điện từ (Solenoid Valve) trên toàn quốc. Chúng tôi cam đoan rằng tất cả các sản phẩm do chúng tôi phân phối đều là hàng nhập khẩu trực tiếp từ các hãng sản xuất uy tín như Italia, Hàn Quốc và Đài Loan. Chúng tôi cung cấp đầy đủ giấy tờ CO – CQ và bảo hành chính hãng trong 12 tháng.

Với việc nhập khẩu trực tiếp, chúng tôi cam kết giá cả sản phẩm luôn cạnh tranh nhất trên thị trường. Tuy nhiên, giá thành có thể thay đổi tùy thuộc vào từng hãng sản xuất. Để nhận được báo giá chính xác nhất và hỗ trợ giá tốt nhất, vui lòng liên hệ trực tiếp với chúng tôi.

Điểm khác nhau giữ van điện từ và van điều khiển điện

Cả hai loại van đều sử dụng điện năng để hoạt động và có chức năng điều khiển, điều tiết hoặc phân phối chất lỏng. Tuy nhiên, điểm khác biệt giữa van điện từ và van điều khiển điện, là van điện từ sử dụng nguồn điện để kích hoạt từ trường gây ra mở hoặc đóng van theo yêu cầu của hệ thống.

Trong khi van điều khiển điện lại chuyển đổi điện năng thằng cơ năng để mở hoặc đóng, điều này gây mất thời gian lâu hơn, gây khó khăn trong việc điều tiết và phân chia chất lỏng một cách chính xác và nhanh chóng như van điện từ.

Một số tên gọi khác của Solenoid valve

• Van điện từ solenoid valve
• Van solenoid 220V
• Van solenoid 24VDC
• Van solenoid thủy lực
• Van solenoid khí nén
• Solenoid valve SMC
