Globe valve là gì?

Cập nhật lần cuối ngày: 18/05/2023

Globe valve hay Van cầu hiện nay được công ty XNK HT Việt Nam cung cấp và phân phối trên thị trường. Bài viết hôm nay, chúng tôi muốn giới thiệu đến các độc giả về Globe valve. Và những cấu tạo cùng ưu nhược điểm của chúng.

Globe valve là gì?

Globe Valve là tên tiếng anh của Van cầu, đây là một trong những dòng van công nghiệp. Van được sử dụng đóng mở dòng chảy cho các hệ thống hơi, nước. Van cầu là có cách thức vận hành như dòng van cổng ti chìm. Nhưng thiết kế thân van là dạng hai nửa mặt cầu ghép lại với nhau. Đặc biệt đĩa van có thiết kế đóng mở nằm ngang giúp giảm bớt sự mài mòn từ dòng chảy.

glove-valve

Ngoài việc đóng mở cho dòng chảy đi qua, van cầu còn có thể lắp đặt cho các vị trí giao thoa áp lực. Với các chất liệu chính là thép, gang cầu, inox, van cầu có thể sử dụng cho nhiều hệ thống khác nhau. Các kích thước của van cầu rất đa dạng, van cầu còn có tên gọi khác là van yên ngựa, van chữ ngã

Thông số kỹ thuật của van cầu

  • Kích thước van: Từ DN15 – DN300
  • Chất liệu van: Inox, gang, thép, đồng
  • Trục – Đĩa: Thép không gỉ hoặc hợp kim
  • Kết nối: Ren – Mặt bích, hàn
  • Tiêu chuẩn: JIS, BS, ANSI, DIN
  • Nhiệt độ làm việc:  -10 độ C ~ 450 độ C
  • Áp lực làm việc: PN16 – PN25
  • Vận hành: Tay quay, động điều khiển điện hoặc điều bộ khiển khí nén
  • Môi trường: nước, khí, hơi, dầu.
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Malaysianguyen-ly-hoat-dong-van-cau

Lý do nên sử dụng Globe valve

Đối với dòng van cầu, việc kiểm soát tỉ lệ dòng chảy không phải do kích thước của miếng đệm làm kín van. Cũng không phải do độ nâng của đĩa van quyết định.

Mà chúng phụ thuộc hoàn toàn vào cấu tạo thân van cầu. Khi van đóng mở 1 phần, nguy cơ hỏng đĩa van do dòng chảy gây ra là rất bé. Và chính vì vậy mà van cầu rất phù hợp cho các môi trường cần kiểm soát lưu lượng dòng chảy.

Do thân van cầu gang là thiết kế theo dạng chữ S nằm ngang, và đĩa van được nâng lên theo quy chế xoay vô lăng tận 360 độ. Điều này làm tổn thất áp suất trong van sẽ tăng cao. Và van cầu gang sẽ đóng mở chậm hơn so với các loại van công nghiệp khác. Chúng rất phù hợp khi lắp trước các đường ống cần sử dụng áp suất thấp.

Dưới các môi trường làm việc về hơi nóng, dầu nóng hay nước sôi ở nhiệt độ cao. Khi chúng ta sử dụng một dòng van công nghiệp khác để lắp đặt vào. Thì khi bắt đầu đóng mở van, dưới áp lực cao đột ngột tràn vào, sẽ gây ra tình trạng sốc áp.

Chúng có thể là khả năng làm hư hại các chi tiết trong van hoặc các thiết bị trong hệ thống. Nhưng van cầu gang có khả năng làm giảm lượng áp suất cao ấy. Và chúng sẽ là sự lựa chọn hoàn hảo nhất.

Cấu tạo của Globe valve

cau-tao-globe-valve
Mua ở đâu tại hà nội giá rẻ – chính hãng

Van cầu có cấu tạo gồm các chi tiết: Thân van, trục van, đĩa van, gioăng cao su và phần điều khiển tay quay.

Thân van Glove valve

Đây là phần khung xương chính của dòng van cầu. Chất liệu của van có thể là các dòng chất liệu inox, gang, hoặc thép. Thân van có thiết kế gồm hai nửa thân van là dạng hình cầu được liên kết với nhau. Bề mặt thân van được bọc phủ một lớp sơn epoxy chống từ tính và có thiết kế nối bích.

Đĩa van cầu

Phần đĩa van cầu có thiết kế được đặt nằm ngang, chúng nằm trên vị trí giao giữa hai nửa mặt cầu ghép lại. Đĩa van có thể là chất liệu inox, thép không gỉ. Và được bọc thêm cao su Nitrile chống oxi hóa. Đĩa van cầu sử dụng để đóng mở và điều tiết dòng chảy. Với thiết kế nằm ngang sẽ giảm bớt độ mài mòn từ dòng chảy

Trục van cầu

Được đúc từ thép không gỉ, đây là phần trục nối được sử dụng cho việc liên kết từ đĩa van tới bộ điều khiển. Trục van sẽ là chi tiết truyền động chính, khi vô lăng quay thì trục được quay theo.

Gioăng làm kín

Là các vòng o-ring làm từ cao su hoặc nhựa PTFE, VITON, Teflon đem lại độ kín khít cho van cầu khi làm việc. Thường các vòng gioăng làm kín hay được lắp đặt ở một số vị trí như phần nối của trục van và cổ van cầu.

Nguyên lý hoạt động của Globe valve

Đĩa của van cầu sẽ nằm ở giữa 2 nửa của thân van cầu ghép lại với nhau. Đây có thể xem như là khúc cua của dòng chảy. Nhờ vào áp lực dòng chảy, sẽ đẩy dòng lưu chất đi đến đĩa van và dừng ở đó. Việc đóng mở đĩa van sẽ là điều quan trọng để cho dòng chảy ở lại hoặc đi qua chúng.

nguyen-ly-hoat-dong-globe-valve
tài liệu van cầu – van giá tốt ht

Khi bạn xoay vô lăng theo chiều cùng kim đồng hồ thì trục van sẽ nâng lên và đĩa van cũng chuyển động theo. Và lúc đó sẽ mở ra một đường dẫn cho dòng chảy đi qua chúng. Bất kể là đóng mở ít hay nhiều, đĩa van cầu cũng có một lợi thế là ít bị mài mòn hơn so với các dòng van công nghiệp khác. Ngược lại, khí bạn xoay van theo chiều ngược kim đồng hồ, đĩa van sẽ bị hạ xuống dần và van cầu gang sẽ được đóng lại.

Các loại van cầu – Glove valve hiện nay

Xem thêm >>Check valve là gì? các loại check valve.

Hiện nay trên thị trường đang có rất nhiều hãng van công nghiệp. Việc người sử dụng tìm mua sản phẩm sẽ hoàn toàn là vấn đề khó khăn. Tuy nhiên, chúng tôi sẽ phân loại van chữ ngã theo vật liệu cấu tạo để dễ giúp người đọc dễ hình dung. Và theo đó có thể lựa chọn sản phẩm cho phù hợp

Van cầu inox – stainless steel globe valve

Van cầu inox hay còn có tên gọi là van chữ ngã inox, van yên ngựa. Đây là một trong những dòng thiết bị được sử dụng để đóng mở chính cho các hệ thống. Ngoài chức năng đóng ngắt dòng chảy, chúng còn có thể làm giảm áp suất đầu vào.

Van chữ ngã inox có thể làm việc được ở môi trường có nhiệt độ cao lên đến 220 độ C. Và đặc biệt, chất liệu tạo thành là inox 304 không gỉ, độ bền cao. Nhờ đó môi trường làm việc cũng được đa dạng hơn.

Kích thước van cầu inox dao động từ DN15 – DN500, lắp đặt được cho các đường ống từ 10 kgf/cm3 – 16 kgf/cm3. Môi trường làm việc chính của van chữ ngã inox là nước, hơi, khí nén, hóa chất.

  • Kích thước: DN15 – DN350
  • Chất liệu: inox 304, 316, 201, ssc13
  • Kiểu nối: nối ren, nối bích
  • Áp lực làm việc: 10 – 16 – 25 kgf/cm3
  • Nhiệt độ làm việc: <220ºC
  • Hình dạng thân van: dạng cầu, dạng chữ ngã
  • Môi trường làm việc: nước, khí, hóa chất, hơi
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc

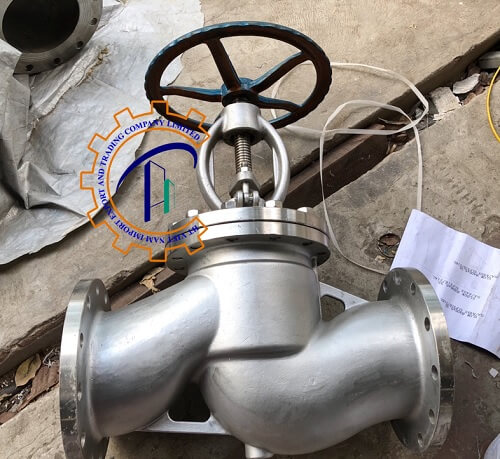

van-cau-hoi-lap-bich

Van cầu thép – steel globe valve

Van cầu thép là dòng van cầu được đúc từ chất liệu thép. Chúng có thể làm việc ở môi trường có nhiệt độ lên cao tới 400 – 500 độ C.

Dạng kết nối chính của van yên ngựa là kiểu kết nối bích. nhờ dạng kết nối này mà van có thể lắp ghép vào hệ thống một cách dễ dàng chỉ cần sử dụng thêm các bulong.

Kích thước của van cầu thép là từ DN15 – DN350 và chúng có thể chịu được nhiệt độ và áp lực cao. Van chữ ngã làm việc chính ở trong các môi trường nước, hơi, khí nén.

Bề mặt của loại chất liệu thép rèn đúc này có độ trơn bóng, được sơn phủ epoxy. Không lắp đặt cho môi trường oxi hóa ăn mòn.

  • Kích thước: DN15 – DN350
  • Chất liệu: thép cacbon, thép rèn đúc
  • Áp lực: Pn10, Pn16, Pn25
  • Nhiệt độ làm việc Max = 400 độ C
  • Kiểu kết nối: Lắp bích, lắp ren, hàn
  • Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
  • Gioăng cao su: teflon
  • Xuất xứ: Đài Loan – Hàn Quốc – Malaysia
  • Hàng bảo hành: 12 tháng

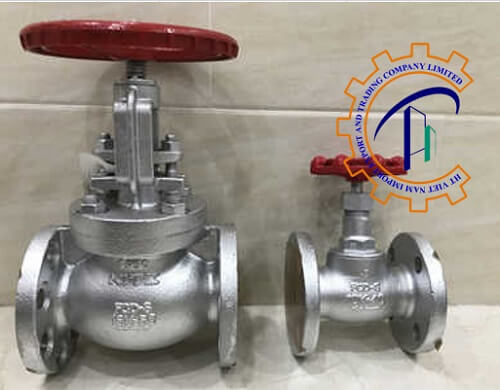

van-cau-thép

Van cầu gang – cast iron globe valve

  • Kích thước: DN15 – DN350
  • Chất liệu: gang cầu
  • Áp lực: Pn10, Pn16, Pn25
  • Nhiệt độ làm việc Max = 100 độ C
  • Kiểu kết nối: Lắp bích
  • Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
  • Gioăng cao su: Viton
  • Xuất xứ: Đài Loan – Malaysia – Trung Quốc.
  • Hàng bảo hành: 12 tháng

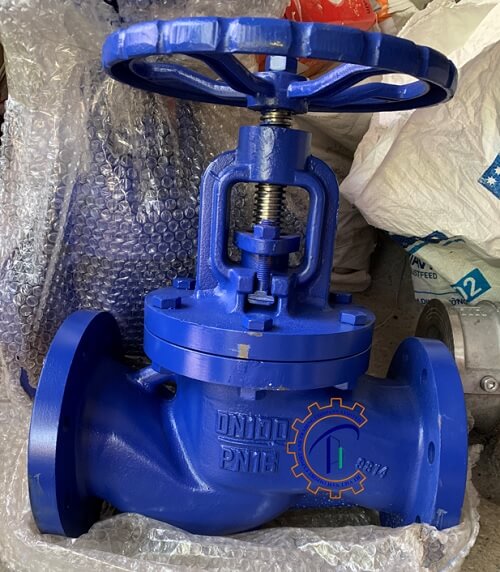

cast-iron-globe-valve

Đây là dòng van cầu chuyên ứng dụng chính cho các hệ thống nước, cấp thoát nước. Van cầu gang có thể chịu được nhiệt độ chỉ ở mức 80 – 100 độ C. Và thân van là dạng gang cầu nên độ giòn, dễ gây gẫy vỡ, sứt nếu gặp các va đập mạnh như PN40.

Đối với van cầu gang, chúng được sơn phủ một lớp epoxy ngay trên bề mặt thân van. Với đặc tính thiết kế kiểu dáng lớn, cứng đã khiến van gang ứng dụng được cho các hệ thống cấp thoát nước.

Van cầu đồng – Copper globe valve

Van cầu đồng là dòng van có được làm từ chất liệu đồng, và chúng có hai dạng nối là nối ren và nối bích. Van cầu có nhiệm vụ đóng mở và ngăn chặn dòng chảy đi qua đường ống. Van cầu được đặt tên theo hình dạng của chúng – là dạng hai nửa thân van hình cầu ghép nối lại. Ở giữ sẽ có bộ phận điều khiển ngăn cách và hoạt động dựa vào quá trình đóng mở.

Van cầu làm việc được ở các môi trường nước sạch, nước thải, hơi, khí, nhiệt,.. Van cầu thường sử dụng cho các đường ống nhỏ, các kích thước từ Dn15 – DN100

  • Chất liệu van đúc bằng đồng
  • Kích thước: DN15 – DN100
  • Áp lực làm việc: PN10
  • Nhiệt độ làm việc: 120
  • Tay vặn: thép bọc sơn epoxy
  • Kiểu nối ren
  • Môi trường làm việc: nước, xăng dầu, khí, hơi

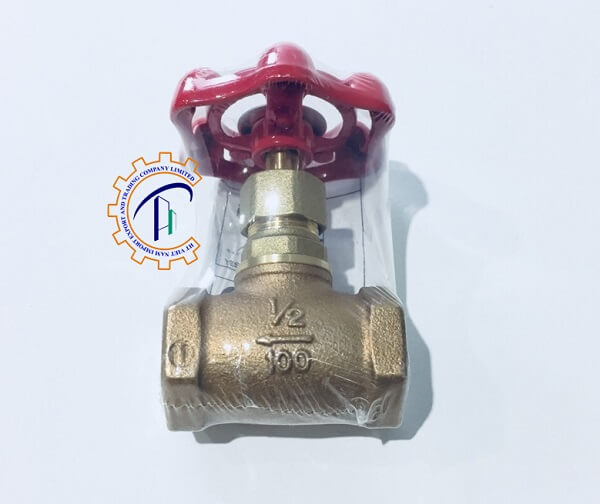

copper-globe-valve

Ứng dụng của Globe valve

Ứng dụng phổ biến nhất của van yên ngựa là kiểm soát dòng lưu lượng dòng lưu chất đúng tiêu chuẩn. Với thiết kế bộ phận kiểm soát dòng chảy nằm bên trong van yên ngựa hình chữ ngã.

Đã giúp định hướng dòng lưu lượng chảy trong chúng. Lưu ý các van cầu này không phù hợp với chất bùn sệt do bị cản trở bởi vách ngăn.

  • Van chữ ngã được lắp đặt trong các hệ thống nước làm mát, nơi lưu lượng cần được điều chỉnh
  • Các hệ thống dầu nhiên liệu có lưu lượng cần được điều chỉnh về độ làm kín dòng chảy.
  • Lắp đặt cho các hệ đường ống hơi hoặc hệ nước mà cần yêu cầu độ an toàn tuyệt đối.
  • Xuất hiện ở nơi đầu nguồn của các đường ống muốn chuyển giao áp suất từ cao sang thấp
  • Hệ thống dầu nhờn, chiết xuất khí ngưng tụ.
  • Lắp đặt cho một số hệ thống hóa chất, oxi hóa ăn mòn, nước muối, bazo, đóng tàu,..

>> Hiện nay đơn vị Van giá tốt HT (XNK HT VIỆT NAM VALVE) chúng tôi đang cung cấp các dòng van cầu, van công nghiệp. Trên đây là một số thông tin về dòng van cầu – Globe valve.

Ngoài những thông tin chúng tôi cung cấp phía trên, nếu các độc giả có thêm thông tin về dòng van này. Có thể trực tiếp trao đổi với chúng tôi để cùng nhau nâng cao kiến thức cho các độc giả quan tâm.

What is a globe valve used for?

Globe valves, hay còn gọi là van hình cầu hay đơn giản là quả cầu được sử dụng trong hệ thống đường ống để điều khiển dòng chảy. Van cầu có sẵn trong cấu trúc kim loại, nhựa và thép không gỉ. Thường được sử dụng để điều chỉnh lưu lượng hoặc áp suất, van cầu cũng có thể được sử dụng để ngắt hoàn toàn dòng chảy khi yêu cầu về kích thước và không gian cho phép

Ưu điểm globe valve là gì?

globe valve có một số ưu điểm so với các loại van khác. Nó rất dễ cài đặt, có khả năng ngắt tốt và khả năng điều tiết. So với van cổng, hành trình của nó ngắn hơn nhiều.

Bảng giá van cầu – giá globe valve

Tham khảo bảng giá van globe hữu ích mới nhất, mọi thông tin chính xác hơn xin vui lòng để lại thông tin hoặc liên hệ: MS Nhung – 0981.625.884

STT Mã SP       Đơn giá VND) Xuất Xứ
1   VCG-102  2.600đ K,H
2   VCG-103 2.900đ K,H
3   VCG-104 3.400đ K,H
4   VCG-105 3.950đ K,H
5   VCG-106 4.170đ K,H
6   VCG-107 5.305đ K,H
7   VCG-108 7.545đ K,H
8   VCG-109 9.580đ K,H
9   VCG-110 12.500đ   K,H
10   VCG-111  19.800đ   K,H
11   VCG-112 25.700đ K,H
12   VCG-113 58.600đ K,H
13   VCG-114 90.000đ K,H
14   VCG-115 131.000đ K,H
