Check valve là gì? Có những dòng check valve nào

Check Valve là gì? Giới thiệu về Check valve

Check valve hay còn gọi là van một chiều, là loại van công nghiệp được lắp đặt trên các đường ống để ngăn chặn dòng chảy ngược chiều. Một cách đơn giản, van này chỉ cho phép chất lỏng đi qua theo một hướng duy nhất và không cho phép dòng chảy ngược lại.

Loại van này có thể hoạt động tự động mà không cần sử dụng bất kỳ thiết bị hoặc nguồn tác động ngoại lực nào. Van có thể tự động mở hoặc đóng mà không cần sự can thiệp của con người và vẫn hoạt động hiệu quả.

Van 1 chiều được sản xuất với nhiều loại khác nhau và có thể đáp ứng đầy đủ nhu cầu của nhiều ứng dụng, phù hợp với các mục đích cụ thể. Có một số loại van thông dụng như van lá lật, van nhựa, van cánh bướm, van lò xo,… Ví dụ, van cánh bướm thường được sử dụng trong ngành cấp nước, van một chiều dạng bi thích hợp cho hệ thống nước nóng hoặc van nhựa được sử dụng trong hồ bơi hoặc trong ngành hóa chất.

Cơ chế mở và đóng của van kiểm tra có thể khác nhau tùy thuộc vào từng loại van. Tuy nhiên, thông thường, van kiểm tra hoạt động dựa trên sự chênh lệch áp suất. Cụ thể, khi áp suất ở phía đầu vào của van cao hơn áp suất ở phía đầu ra, van sẽ tự động mở. Ngược lại, nếu áp suất phía đầu không đủ cao, van sẽ đóng.

Lý do nên sử dụng Check Valve

• Sử dụng van 1 chiều giúp ngăn chặn các dòng chảy ngược, ngăn chặn tình trạng tụt áp khí hệ thống ngưng hoạt động.
• Việc lắp đặt van còn giúp ngăn mất mát lượng khí và tránh rò rỉ trong trường hợp xảy ra sự cố trong hệ thống.
• Một điểm lợi ích khác của van là không gây tiêu hao năng lượng khi dòng chảy đi qua, giúp tiết kiệm chi phí hoạt động.
• Van hoạt động tự động, không phụ thuộc vào tác động từ bên ngoài.
• Ở các đầu nguồn thoát nước hoặc xử lý nước thải, việc lắp đặt van là cần thiết để ngăn chặn dòng chất bẩn trở lại và ô nhiễm toàn bộ hệ thống.
• Lắp đặt van dễ dàng, thuận tiện cho việc sửa chữa và bảo trì.
• Chi phí đầu tư cho việc lắp đặt van cũng tương đối thấp.

Các dòng Check Valve phổ biến – Cấu tạo và hoạt động của từng loại

Van một chiều có sử dụng phổ biến trong nhiều lĩnh vực của cuộc sống, đặc biệt là trong các công trình xây dựng. Trong các công trình này, hệ thống đường nước được thiết kế với quy mô lớn và bao gồm nhiều hoạt động khác nhau. Do đó, van 1 chiều cần được thiết kế sao cho phù hợp để đáp ứng hiệu quả đa số các nhu cầu và mục đích sử dụng.

Dưới đây là một số dòng van 1 chiều được sử dụng phổ biến hiện nay, cùng tìm hiểu xem chúng là những loại nào và có những đặc điểm nhận biết gì.

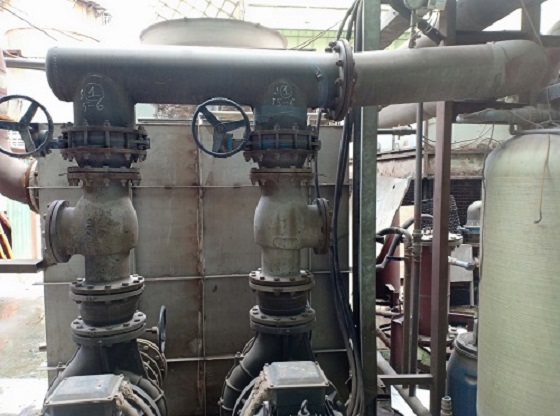

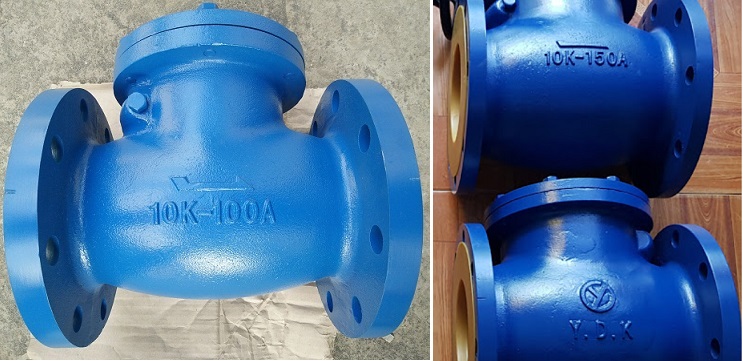

Van một chiều lá lật

Van một chiều lá lật, còn được gọi là van 1 chiều cửa lật hoặc van một chiều cánh lật, được sử dụng phổ biến trong nhiều khu công nghiệp, đặc biệt là các hệ thống cấp thoát nước được xây dựng trên quy mô lớn. Điều này là do van có khả năng hoạt động hiệu quả và liên tục, đáp ứng tốt công suất làm việc cao.

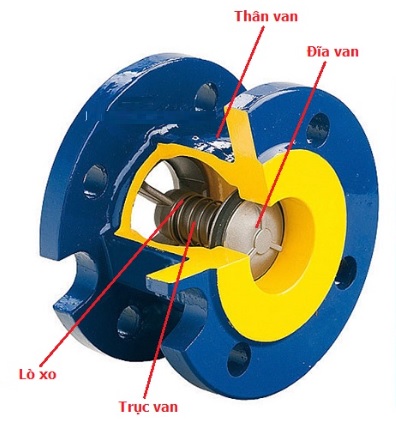

Van một chiều lò xo

Van 1 chiều lò xo là loại van được sử dụng để ngăn chặn dòng chảy ngược và chỉ cho phép dòng chảy đi theo một hướng duy nhất. Van này có nguyên lý  hoạt động hoàn toàn tự động dựa trên áp lực của dòng chảy. Cấu tạo van 1 chiều lò xo bao gồm một đĩa van được gắn với một lò xo cố định trong thân van.

Khi dòng lưu chất đi qua van từ phía cửa vào, lực đẩy của dòng chất tác động lên đĩa van, ép lò xo và cho phép dòng lưu chất qua van. Khi áp lực của dòng lưu chất bị không còn, lực hồi của lò xo đẩy đĩa van về vị trí đóng, đẩy sát vào bộ phận đệm và ngăn không cho dòng lưu chất chảy ngược lại.

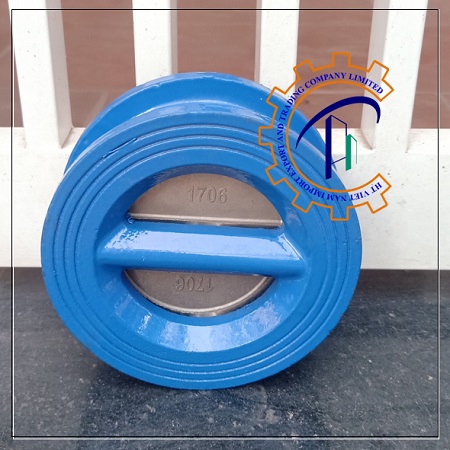

Van một chiều cánh bướm (Butterfly check valve)

Van một chiều cánh bướm là loại van có cấu tạo khá đơn giản, hoạt động dựa trên áp lực của dòng chảy và không phụ thuộc vào bất kỳ thiết bị hay ngoại lực nào. Loại van này được thiết kế nhỏ gọn, không chiếm quá nhiều không gian và có thể lắp đặt dễ dàng.

Van thường có dạng kẹp hoặc nối bích phù hợp với nhiều tiêu chuẩn mặt bích. Tuy nhiên, một nhược điểm nhỏ của loại van này là lưu lượng của dòng chảy sau khi đi qua sẽ giảm đáng kể so với mức ban đầu.

Tìm hiểu thêm: Van bướm vi sinh là gì

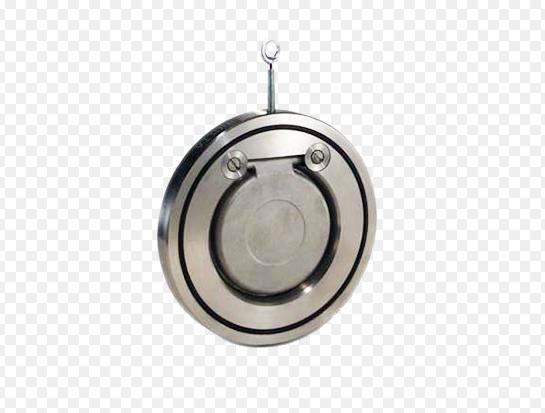

Van một chiều treo

Van 1 chiều treo là một loại van cánh lật được thiết kế đơn giản nhưng có hiệu suất tương đối cao. Cánh van được gắn trên thân van thông qua một bản lề, và van được làm từ vật liệu inox.

Van này hoạt động bằng cách cho phép dòng chảy đi qua theo một hướng duy nhất. Nó là một thành phần không thể thiếu trong các hệ thống bơm nước, bình nóng lạnh, bình CO2, và nhiều ứng dụng khác.

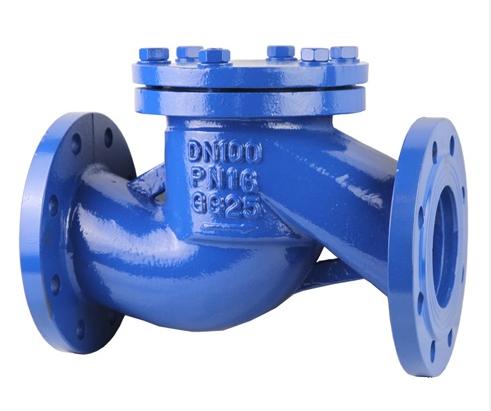

Van một chiều hơi

Van một chiều hơi còn được gọi là van 1 chiều chữ ngã, thường được thiết kế dưới dạng van cầu. Loại van này thường được sử dụng trong các ngành liên quan đến không khí, hệ hơi, khí nén hoặc ở các đường dẫn dòng chảy có vận tốc cao.

Van 1 chiều hơi có cấu trúc đơn giản, tuy nhiên chỉ thích hợp để được lắp đặt theo phương ngang và không nên được đặt thẳng đứng. Loại van này cũng có giới hạn về kích thước, kích thước tối đa là DN80. Nếu van được thiết kế quá lớn, nó sẽ gây trở ngại cho quá trình lắp đặt và bảo dưỡng.

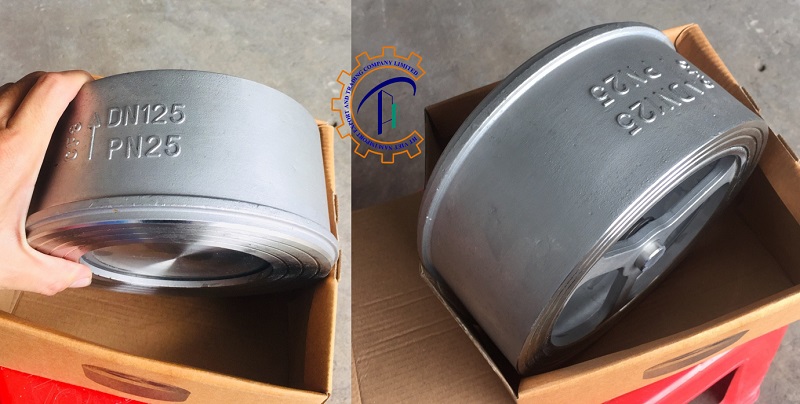

Van một chiều inox (Inox Check Valve)

Van một chiều inox là một loại van được làm từ chất liệu inox cao cấp như inox 304, inox 316 có độ bền cơ học tốt, khả năng chống oxi hóa và ăn mòn từ các chất như axit, bazo, kiềm, muối. Loại van này được sử dụng phổ biến trong các môi trường như nước thải, nước sạch, hoạt động có mức độ oxy hóa hoặc ăn mòn cao.

Dòng van này thường được sử dụng trong các ngành công nghiệp lớn, bao gồm khí nóng, truyền dẫn xăng dầu, sản xuất và khí gas, van một chiều inox mang lại hiệu suất vượt trội.

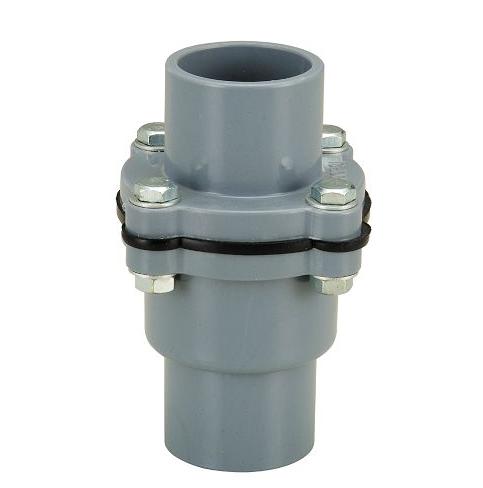

Van một chiều nhựa

Loại van 1 chiều nhựa này được sử dụng rộng rãi trong các môi trường có tính ăn mòn cao, như axit, nước biển, bazơ và các dung môi hữu cơ. Đặc tính nhựa cPVC, uPVC, PVC,… của nó làm cho nó có khả năng chống chịu mạnh mẽ. Các loại van một chiều này được làm từ nhựa có khả năng chịu nhiệt tốt, có thể hoạt động ở môi trường có nhiệt độ lên đến 70 độ C và áp suất lên đến PN10.

Tuy nhiên, van này không nên được sử dụng cùng với các chất hữu cơ mạnh, vì chúng có thể gây ra phản ứng ăn mòn và oxy hóa nhanh chóng, dẫn đến hạn chế và hư hỏng nghiêm trọng trong quá trình vận hành.

Van một chiều Samwoo – Hàn Quốc (Samwoo Check Valve)

Đây là loại van được sản xuất bởi hãng Samwoo – một trong những nhà sản xuất van hàng đầu. Van này được sản xuất bằng công nghệ hiện đại và tiên tiến trên dây chuyền sản xuất. Sản phẩm có chất lượng cao và độ bền tốt, nên được đánh giá rất cao khi được sử dụng trong việc lắp đặt các hệ thống.

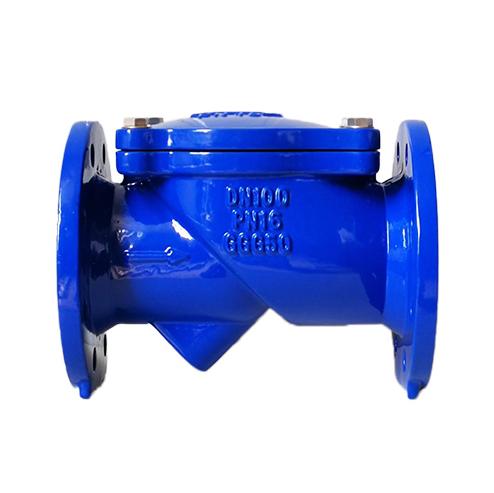

Van một chiều AUT – Malaysia (AUT Check Valve)

Đây là một dòng van một chiều được sản xuất bởi hãng van AUT, một nhà sản xuất hàng đầu đến từ Malaysia. Sản phẩm của hãng van AUT được đánh giá cao về chất lượng và giá cả. Chúng rất phổ biến trên thị trường Việt Nam. Tập đoàn Mường Thanh là một ví dụ điển hình, họ luôn lựa chọn lắp đặt các dòng sản phẩm của hãng AUT cho các công trình của mình.

Một số tiêu chí khi lựa chọn Check valve ( Van một chiều )

Có rất nhiều loại van một chiều với đa dạng kiểu dáng, kích thước và được chế tạo từ các vật liệu khác nhau. Mỗi loại van có nguyên lý hoạt động riêng để đáp ứng các nhu cầu ứng dụng trong cuộc sống. Để đảm bảo hoạt động hiệu quả, ổn định và bền bỉ của van, việc lựa chọn loại van phù hợp là rất quan trọng. Dưới đây là một số tiêu chí giúp bạn có thể lựa chọn chính xác hơn:

Lưu ý 1: Ưu tiên chọn vật liệu chế tạo phù hợp với dòng chảy

Mỗi môi trường chứa chất lỏng sẽ có các tính chất riêng, do đó bạn cần phải biết vật liệu nào sẽ phù hợp với dòng chảy đó để đảm bảo hoạt động mượt mà của van và hạn chế hiện tượng mòn rỉ. Ví dụ, Trong các môi trường có áp xuất và nhiệt độ cao, chúng ta không thể sử dụng van nhựa, thay vào đó các dòng van được làm bằng chất liệu kim loại sẽ phù hợp hơn.

Lưu ý 2: Chọn kích thước và phương pháp lắp đặt van

Van một chiều có thể được lắp đặt bằng hai phương pháp: lắp bích hoặc lắp ren. Tùy thuộc vào loại ống và kiểu kết nối, bạn nên chọn phương pháp lắp đặt phù hợp để đảm bảo độ kín của van với đường ống và hạn chế rò rỉ. Ví dụ, với các ống có kích thước lớn, lắp bích với gioăng kín chất lượng cao là phương pháp tối ưu để tránh việc rạn nứt và vỡ.

Lưu ý 3: Hướng và vị trí lắp đặt van

Đây là một chi tiết rất quan trọng không được lựa chọn thiếu cẩn thận. Van một chiều thường có mũi tên trên thân van để hướng dẫn người dùng xác định hướng dòng chảy. Thông thường, van được lắp theo chiều ngang, nhưng trong một số trường hợp đặc biệt cần lắp theo chiều dọc, cần xác định chính xác vị trí để tránh hiện tượng búa nước tại cửa van.

Lưu ý 4: Áp suất đầu vào và giới hạn áp lực của van

Để van hoạt động tốt, áp suất của dòng chảy cần phải phù hợp với quy định của nhà sản xuất. Nếu van phải chịu áp suất cao hơn giới hạn, có thể gây hư hỏng đĩa van hoặc gây rò rỉ. Ngoài ra, hệ thống sẽ không hoạt động và cho dòng chảy đi qua nếu áp suất vượt quá giới hạn hoặc quá nhỏ so với áp suất của dòng chảy.

Lưu ý 5: Nhiệt độ của chất lỏng và môi trường xung quanh

Mỗi loại van được chế tạo từ các vật liệu khác nhau sẽ có khả năng chịu nhiệt độ khác nhau. Vì vậy, bạn cần phải biết rõ khả năng chịu nhiệt của loại van mà bạn đang sử dụng để đảm bảo hoạt động hiệu quả của nó. Ví dụ, van inox hoặc van gang thường có khả năng chịu đựng tối đa khoảng 220 độ C, trong khi van nhựa chỉ có thể chịu nhiệt độ khoảng 80 độ C.

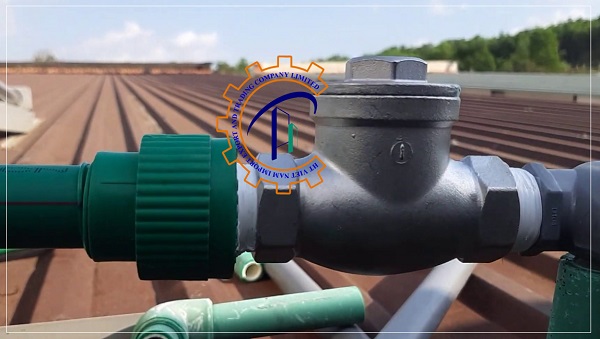

Ứng dụng của Check valve trong các hệ thống đường ống

Van một chiều có chức năng hướng dòng chảy theo một hướng cố định và ngăn chặn dòng ngược. Loại van này được ứng dụng nhiều trong các công trình, quy trình sản xuất và cuộc sống hàng ngày. Cụ thể, van một chiều được sử dụng trong các trường hợp sau đây:

• Trong ngành công nghiệp, van một chiều được sử dụng phổ biến trong hệ thống đốt khí, lò nung, nồi hơi, hệ thống chân không và bơm.
• Trong cuộc sống hàng ngày, van 1 chiều được áp dụng trong các thiết bị như máy giặt, máy rửa bát và hệ thống xử lý nước thải.
• Van một chiều được sử dụng trong các hệ thống bơm các hệ thống nước tưới tiêu nông nghiệp.
• Một trong những ứng dụng phổ biến và được biết đến nhất của van 1 chiều là trong hệ thống khí nén và cấp nước.

Ưu điểm và nhược điểm của Check Valve

Ưu điểm

Là dòng van được sử dụng phổ biến trong các hệ thống đường ống hiện nay điều này cho thấy rõ công dụng của van 1 chiều là rât tốt. Dưới đây là một số ưu điểm nổi bật có thể kể đến như:

• Van một chiều được thế kế rất đa dạng về mẫu mã, chất liệu và kích thước phù hợp sử dụng trong nhiều môi trường khác nhau.
• Van có thể hoạt động tự động dựa trên áp suất của dòng chảy mà không cần sự tác động bên ngoài.
• Dễ dàng thay thế mà không yêu cầu thay đổi cấu trúc của ống.
• Ngăn chặn sự hư hỏng của thiết bị máy và máy bơm do tác động của dòng chảy ngược.
• Linh hoạt trong việc thích ứng với các biến đổi của dòng chảy.
• Áp dụng rộng rãi, an toàn và phổ biến trong đời sống và công nghiệp.

Nhược điểm

– Vị trí kín của bộ phận chuyển động của van gây khó khăn trong việc xác định trạng thái mở hoặc đóng của van.

– Đĩa van có thể dễ dàng kẹt ở vị trí mở hoặc không thể hoàn toàn đóng lại do sự tắc nghẽn bởi rác thải hoặc cặn bã.

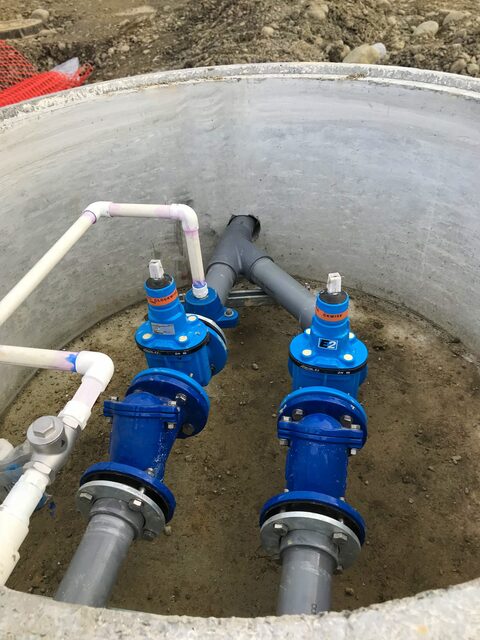

Những điều cần chú ý khi lắp đặt và sử dụng Check valve

Để van một chiều hoạt động hiệu quả và đạt công suất tối đa, cần lưu ý những điểm sau sau khi lắp đặt và sử dụng van:

• Trên thân van, luôn có một mũi tên để xác định hướng dòng chảy. Vì vậy, cần lắp đặt van theo hướng đúng để đảm bảo hoạt động ổn định.
• Với các đường ống có kích thước và hình dáng khác nhau, cần chú ý lắp ren hoặc lắp bích phù hợp và tuân theo thiết kế của van.
• Để thuận tiện cho việc sửa chữa, thay thế hoặc bảo trì van, cần đảm bảo khoảng cách phù hợp từ đầu đến cuối van.
• Để tăng độ kín của van và giảm nguy cơ rò rỉ, có thể sử dụng lớp gioăng làm kín bằng cao su hoặc băng keo.
• Kích thước của van phải tương thích với kích thước mặt bích.
• Tuỳ thuộc vào loại van, cần cân nhắc kỹ lưỡng việc lắp van ngang hay dọc để đạt sự thuận tiện nhất.

Địa điểm cung cấp Check Valve chính hãng, giá rẻ

Công ty XNK HT Việt Nam là một nhà nhập khẩu và phân phối trực tiếp van một chiều từ các nước có nền công nghệ sản xuất phát triển như Hàn Quốc, Đài Loan, Malaysia và Trung Quốc. Chúng tôi cung cấp đa dạng kiểu dáng, chất liệu và cách thức hoạt động của van, phục vụ cho mọi môi trường chất và quy mô hệ thống.

Khi đến với chúng tôi, quý khách sẽ được phục vụ tận tình và nhận được nhiều chính sách ưu đãi hấp dẫn. Tất cả sản phẩm của chúng tôi đều đảm bảo chất lượng và có nguồn gốc xuất xứ rõ ràng, mang lại sự tin cậy cho khách hàng.

Chúng tôi sẽ lắng nghe nhu cầu của quý khách, đưa ra tư vấn và báo giá thông qua văn bản hoặc trực tiếp. Sau khi thỏa thuận, khách hàng có thể thanh toán trước bằng chuyển khoản hoặc tiền mặt trước khi nhận hàng.

Bên cạnh đó, chúng tôi cũng cung cấp chính sách bảo hành 12 tháng để khách hàng yên tâm sử dụng sản phẩm trong suốt quá trình.

Một số câu hỏi về Check valve ( Van 1 chiều )

Van một chiều có sử dụng bộ điều khiển không?

Van 1 chiều không sử dụng bộ điều khiển bởi chúng có thiết kế đặc biệt có thể tự hoạt động nhờ vào áp lực của dòng chảy. Khi áp lực của dòng chảy lớn hơn trọng lượng của đĩa van hoặc lò xo đàn hồi sẽ được mở và ngược lại khi áp lực của dòng chảy yếu van sẽ đóng lại.

Van 1 chiều lắp đứng hay ngang

Van 1 chiều có thể lắp đứng cũng có thể lắp ngang tùy thuộc từng hệ thống và kiểu của van. Tuy nhiên khi lắp đặt van 1 chiều cần chú ý mũi tên chiều vào của dòng chảy được khắc trên thân van để đảm bảo van có thể hoạt.

Một số vấn đề thường gặp trong quá trình sử dụng van

Có một số vấn đề thường gặp khi sử dụng van một chiều, bao gồm tiếng ồn lớn, búa nước và dòng chảy ngược. Trong số đó, vấn đề phổ biến và nguy hiểm nhất là búa nước và dòng chảy ngược.

Để khắc phục những vấn đề này, cần lựa chọn đặc điểm kỹ thuật phù hợp cho van. Đối với hai vấn đề trên, việc sử dụng van có khả năng đóng mở nhanh là cần thiết. Nếu van đóng không đủ nhanh, dòng chảy có thể chảy ngược lại và gây hậu quả không mong muốn. Búa nước xảy ra khi áp lực nước tác động lên van.

Một van có khả năng đóng nhanh có thể ngăn chặn búa nước xảy ra. Điều này giúp ngăn chặn sự rung động lan truyền trong hệ thống đường ống. Rung động này có thể gây hư hại đến đường ống và các thiết bị khác trong hệ thống.

Áp suất mở, áp suất ngược là gì?

Áp suất mở, hay áp lực tối thiểu của lưu chất để đảm bảo mở được van, là yếu tố cần thiết và đủ để van một chiều hoạt động.

Áp suất ngược xảy ra khi áp suất tại đầu ra của van lớn hơn áp suất tại đầu vào. Trong tình huống này, hầu hết các đĩa van sẽ đóng lại do áp lực từ phía đầu ra vượt quá tác động lên đĩa van. Hiện tượng này thường chỉ xảy ra trong quá trình ngừng cung cấp lưu chất cho hệ thống.
