pneumatic control ball valve là gì?

Pneumatic Control Ball Valve có tên tiêng Việt van bi điều khiển khí nén là một loại van bi được thiết kế để điều khiển dòng chảy của chất lỏng hoặc khí bằng cách sử dụng áp suất khí nén. Dòng van bi điều khiển khí nén này được XNK HT Việt Nam nhập khẩu chính hãng từ các thương hiệu nổi tiếng tại Đài Loan và Hàn Quốc. Với sự đảm bảo về nguồn gốc và chất lượng, dòng van bi này mang lại nhiều ưu điểm và đặc tính đáng chú ý.

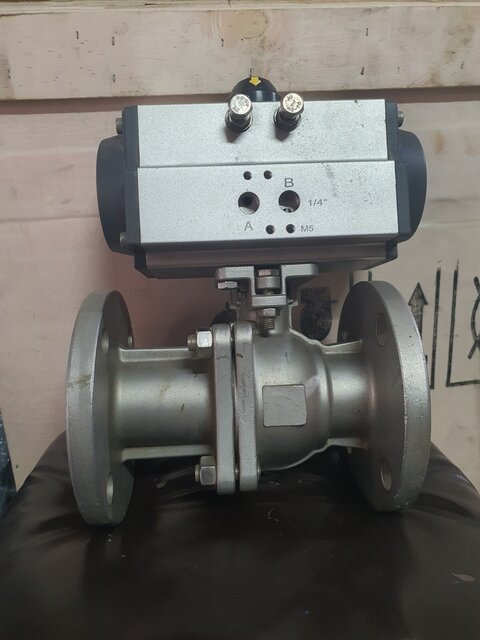

Pneumatic Control Ball Valve là gì?

Pneumatic Control Ball Valve là tên gọi tiếng anh của dòng van bi điều khiển khí nén được sử dụng phổ biến tại thị trường Việt Nam. Van hay còn được gọi với các tên khác như van bi khí nén, van bi điều khiển bằng khí nén.

Loại van này có thân được làm từ các vật liệu như inox, đồng, gang, nhựa kết hợp với bộ điều khiển khí nén để điều khiển hoạt động đóng mở của van. Giúp tăng khả năng điểu tiết, chuyển đổi hướng dòng chảy của van 1 cách linh hoạt, đạt hiệu quả cao trong quá trình sử dụng.

Thiết kế này giúp van có tính linh hoạt và đạt được hiệu quả cao hơn trong quá trình sử dụng, nâng cao hiệu quả vận hành và thay thế các thao tác đóng mở thủ công thông thường. Nó giúp tiết kiệm chi phí và giảm nhu cầu lao động thủ công trong quá trình vận hành van.

Thông số kỹ thuật van

Chất liệu làm thân van bi	Gang, đồng, thép, inox
Chất liệu làm đầu khí nén	Hợp kim nhôm
Chất liệu làm đĩa –  Trục	Inox 304, inox 316
Vật liệu chế tạo đệm – gioăng – lót	EPDM, Teflon, Inox
Van bi hoạt động trong nhiệt độ	Từ – 10ºC đến  220ºC
Môi trường van bi hoạt động	Môi trường dung dịch chất lỏng, nước, khí, hơi
Kiểu lắp đặt với hệ thống	Kết nối ren – kết nối mặt bích
Xuất xứ và nhập khẩu	Đài Loan, Hàn Quốc, Trung Quốc
Chính sách bảo hành	Bảo hành 12 tháng, đi kèm các giấy tờ liên quan
Tình trạng sản phẩm	Hàng luôn có sẵn, với số lượng lớn.

>>>Tìm hiểu thêm: Chi tiết bộ chuyền động khí nén ( Pneumatic actuator )

Pneumatic Control Ball Valve mang lại lợi ích gì cho hệ thống đường ống

Việc sử dụng Pneumatic Control Ball Valve trong hệ thống đường ống giúp mang lại nhiều lợi ích, bao gồm tăng tính tự động hóa, giảm chi phí và nhân công, đáp ứng yêu cầu của các hệ thống sử dụng nhiều van, dễ dàng lắp đặt ở những vị trí khó khăn và bảo vệ sức khỏe của nhân viên trong môi trường làm việc độc hại.

• Thay thế thao tác hoạt động đóng mở van bằng tay thủ công, như tay gạt hay tay quay, giúp tăng tính tự động hóa và hiệu suất làm việc của hệ thống.
• Giảm chi phí và nhân công cho việc vận hành van, nhờ tính năng tự động của van điều khiển bằng khí nén.
• Van này phù hợp với những hệ thống công trình biến chế hoặc sản xuất yêu cầu hoạt động nhiều van cùng một lúc, đảm bảo tính chính xác và hiệu quả của các quy trình.
• Được sử dụng cho những hệ thống mà việc lắp đặt van ở các vị trí khó khăn như cao lên, sâu xuống. Van điều khiển bằng khí nén là sự lựa chọn lý tưởng cho các vị trí cài đặt khó khăn như vậy.
• Trong môi trường làm việc độc hại, ảnh hưởng đến khả năng vận động và sức khỏe của con người, van điều khiển bằng khí nén là lựa chọn đúng đắn, giúp giảm thiểu nguy cơ khí con người tiếp xúc trực tiếp với môi trường độc hại.

Ưu điểm và 1 số hạn chế của Pneumatic Control Ball Valve

Pneumatic Control Ball Valve cũng tương tự như bất kỳ sản phẩm nào khác, đều có ưu và khuyết điểm riêng. Tuy nhiên, điều quan trọng nhất vẫn là biết cách tận dụng tối đa những ưu điểm và giảm thiểu nhược điểm của sản phẩm, nhằm đạt được hiệu quả sử dụng cao nhât.  Để giúp bạn có cái nhìn rõ hơn về sản phẩm này, chúng tôi xin liệt kê ưu điểm và một số hạn chế của dòng van bi điều khiển khí nén dưới đây:

Ưu điểm

• Thời gian đóng mở chỉ khoảng 1-3 giây, đảm bảo khả năng đáp ứng tốt trong các môi trường và hệ thống yêu cầu tốc độ đóng mở nhanh chóng.
• Với thiết kế đơn giản và nhỏ gọn, van dễ dàng được áp dụng trong các môi trường, vị trí và không gian làm việc nhỏ.
• Dễ dàng vận hành, bảo trì, và thay thế nhanh chóng khi gặp sự cố.
• Van có khả năng ứng dụng rộng rãi trong các công trình và dự án tại Việt Nam.
• Có thể sử dụng trong đa dạng các môi trường làm việc như nước sạch, hóa chất, và nước thải.
• Van có khả năng chịu áp lực làm việc lên đến 100 bar.

Một số han chế của Pneumatic Control Ball Valve

Là dòng van được ứng dụng rất nhiều trong các hệ thống đường ống công nghiệp, van mang đến nhiều lợi ích cho hệ thống tuy nhiên chúng cũng mang 1 số hạn chế nhất định có thể kể đến như:

• Van bi điều khiển khí nén có hạn chế về kích thước, kích thước tối đa là DN300 với các kích thước lớn hơn cần phải đặt làm riêng.
• So với các dòng van khác như van bướm khí nén, y xiên,… van bi khí nén có giá thành cao hơn.

Những dòng Pneumatic Control Ball Valve phổ biến trên thị trường hiện nay

Tại thì trường Việt Nam hiện nay có rất nhiều các dòng van bi điều khiển khí nén khác nhau, mỗi một dòng van đều có những đặc trưng riêng. Dưới đây chúng ta cùng tìm hiểu về các dòng van bi điều khiển bằng khí nén phổ biến trên thị trường hiện nay.

Van bi điều khiển khí nén tác động đơn ( Pneumatic control ball valve Single acting )

Van bi điều khiển khí nén tác động đơn (Single acting pneumatic control ball valve), đây là dòng van có cơ chế hoạt động khá đơn giản có thể hiểu là tác động 1 chiều. Tác động 1 chiều ở đây nghĩa là khi van ở trạng thái thường đóng, khí nén được câp vào sẽ giúp van mở, khi ngừng cung cấp khí nen vào bộ chuyền động các lò xo ở 2 đầu piston sẽ đẩy cánh van chở lại vị trí ban đầu.

Van bi điều khiển khí nén tác động kép ( Pneumatic control ball valve Double acting )

Khác với dòng van tác động đơn, van bi điều khiển khí nén tác động kép là dòng van tác động 2 chiều. Để điều khiển hoạt động của dòng van này chúng ta cần cung cấp khí nén cho cả chiều đóng và chiều mở của van, khi cung cấp khí nén vào chiều đòng thì chiều mở của van sẽ ngừng và ngược lại.

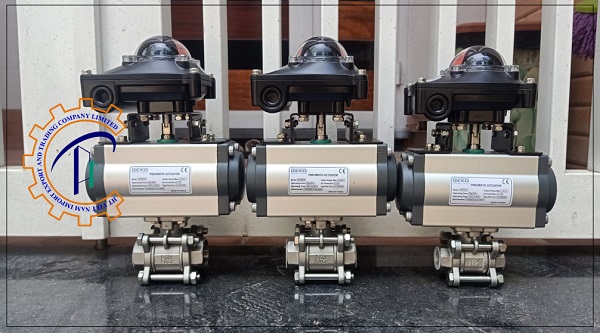

Van bi điều khiển khí nén Geko

Van bi điều khiển khí nén Geko là dòng van bi được điều khiển bởi bộ khí nén Geko – một thương hiệu san xuất bộ điều khiển tự động đến từ Đài Loan – đang làm mưa làm gió trong lĩnh vực sản xuất bộ điều khiển tự động cho van công nghiệp.

Bộ khí nén Geko với khả năng tạo ra momen xoắn mạnh mẽ, giúp van hoạt động mở và đóng một cách dễ dàng và thuận tiện. Đặc biệt, van này được đánh giá cao về độ bền cơ học, giá trị và chất lượng. Hơn nữa, giá thành của nó cũng khá hợp lý.

Van bi điều khiển khí nén Haitima

Van bi khí nén Haitima là dòng van của thương hiệu nổi tiếng khác đến từ Đài Loan, đó là hãng sản xuất Haitima. Haitima đã được rất phổ biến trên thị trường Việt Nam và trên toàn cầu.

Thương hiệu này đã xây dựng được danh tiếng của mình qua nhiều năm với chất lượng tuyệt vời của bộ khí và van mà họ cung cấp cho các hệ thống lắp đặt. Đến ngày hôm nay, dòng sản phẩm van được điều khiển bằng khí nén của Haitima vẫn tiếp tục phát triển mạnh mẽ, mang lại nhiều lựa chọn lắp đặt cho các hệ thống khác nhau.

Van bi điều khiển khí nén KosaPlus

Van bi khí nén kosaplus là dòng van được điều khiển bởi bộ khí nén đến từ thương hiệu sản xuất KosaPlus, một thương hiệu hàng đầu đến từ Hàn Quốc. Sản phẩm này không chỉ được đánh giá cao về chất lượng mà còn mang lại giá trị cho các hệ thống lắp đặt cao cấp. Tuy nhiên, giá thành của van này có thể cao hơn so với các sản phẩm có nguồn gốc từ Đài Loan.

Van bi điều khiển khí nén tuyến tính

Van bi điều khiển khí nén tuyến tính là một loại van bi được kết hợp với bộ khí nén và bộ tuyến tính. Ngoài việc có khả năng mở và đóng hoàn toàn như các van công nghiệp thông thường, loại van này còn cho phép điều chỉnh vị trí mở và đóng ở các mức khác nhau, cũng như phân chia lưu lượng dòng chảy theo tỉ lệ phần trăm một cách chính xác nhờ vào bộ tuyến tính.

Van này nhận tín hiệu điều chỉnh từ 4 – 20 mA để điều khiển vị trí mở và đóng ở các góc tương ứng như sau: 4 mA tương đương với việc đóng hoàn toàn, 8 mA tương đương với việc mở 25%, 12 mA tương đương với việc mở 50%, 16 mA tương đương với việc mở 75%, và 20 mA tương đương với việc mở hoàn toàn.

Van bi điều khiển khí nén ON/OFF

Đây là dòng van được sử dụng phổ biến hiện nay, dòng van này thường được sử dụng để điều khiển dòng chảy với hai hình thức hoạt động duy nhất là đóng hoàn toàn và mở hoàn toàn.

Cấu tạo chung của Pneumatic Control Ball Valve

Pneumatic Control Ball Valve là dòng van được cấu tạo từ 2 thành phần chính đó là Van bi cơ học ( Ball valve ) và bộ chuyền động khí nén ( Pneumatic Control ). Dưới đây chúng ta cùng tìm hiểu chi tiết về từng phần:

Van bi cơ học

Van bi cơ học là dòng van được làm từ các chất liệu inox, gang, thép, đồng, nhựa mỗi chất liệu sẽ phù hợp ứng dụng trong các môi trường làm việc khác nhau. Tuy nhiên chúng đều có cấu tạo chung gồm 5 bộ phận.

Tuy dòng van có thể là khác nhau nhưng cấu tạo đều giống nhau. Cụ thể bao gồm các chi tiết như:

– Thân van.

– Với những thứ này.

– Gioăng làm kín.

– Trục van.

Và một số chi tiết khác như đai ốc – bulong,..v..v..

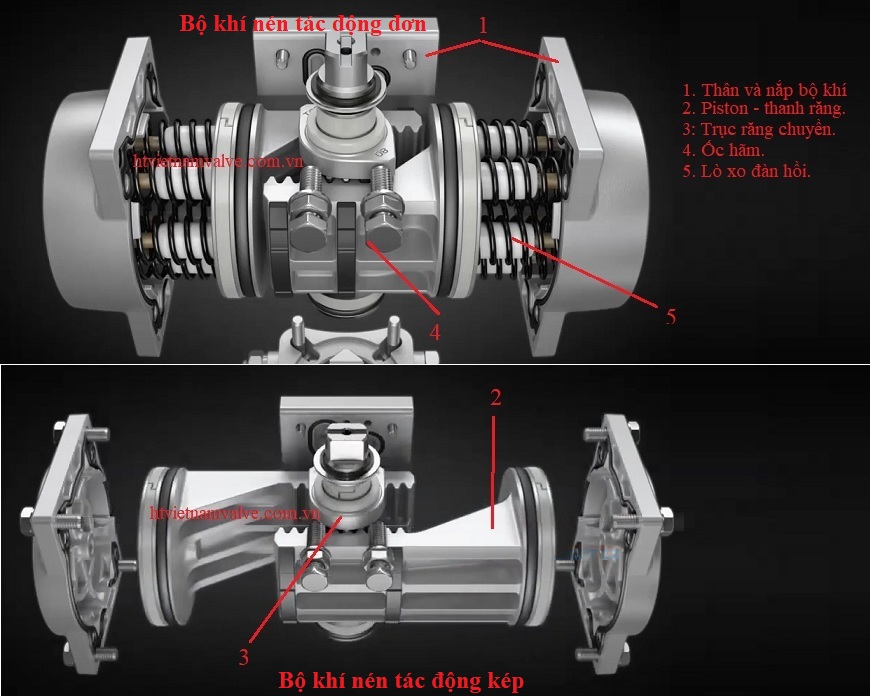

Bộ điều khiển khí nén

Hiện tại trên thị trường có rất nhiều các dòng bộ truyền động khí nén đến từ các thương hiệu nổi tiếng khác nhua như Geko, kosaplus, Haitima, KBvalve,…Tuy được thiết kế và sản xuất từ các thương hiệu khác nhau nhưng chúng đều mang 1 cấu tạo chung gồm 5 thành phần.

– Thân – nắp bộ khí nén.

– Piston – thanh răng.

– Trục răng chuyền.

– Vít hãm điều chỉnh.

– Lò xo – Xy lanh đàn hồi (Chỉ dạng tác động đơn mới có).

Nguyên lý hoạt động của Pneumatic Control Ball Valve

Nguyên lý hoạt động của van bi điều khiển khí nén tác động kép

Để van bi khí nén tác động kép hoạt động, khí nén được cung cấp thông qua đường ống dẫn đã được kết nối trước vào van điện từ được sử dụng để điều khiển việc cấp và ngưng cấp khí nén. Khi áp suất khí nén đạt đủ mức tại đầu điều khiển khí nén, nó sẽ tác động lên hai piston, ép chúng di chuyển về hai hướng, tạo ra một lực xoay trên trục chính giữa. Quá trình này kéo dài đến khi chu kỳ hoàn thành, sau đó nó sẽ dừng lại.

Trục chính này kết nối với trục của van bi cơ và làm cho bi van quay một góc 90 độ. Nhờ đó, van bi chuyển từ trạng thái Đóng sang trạng thái Mở. Ngược lại, khi áp suất khí nén được cung cấp vào khoang ngoài của hệ thống van bi, nó sẽ ép hai piston di chuyển ngược lại, tạo ra một chuyển động xoay 90 độ theo chiều ngược lại. Điều này sẽ đảo ngược trạng thái của van bi khí nén tác động kép, từ trạng thái Mở sang trạng thái Đóng.

Nguyên lý hoạt động của van bi điều khiển khí nén tác động đơn

Nguyên lý hoạt động của van bi khí nén tác động đơn dựa trên việc cung cấp áp lực khí nén một lần để mở van. Quá trình này tạo ra một chu kỳ tương tự như van bi khí nén tác động kép và yêu cầu duy trì áp lực khí nén trong suốt quá trình hoạt động của van.

Tuy nhiên, quá trình đóng của van bi khí nén tác động đơn đơn giản hơn. Chúng ta chỉ cần ngừng cung cấp áp lực khí nén, vì van được trang bị lò xo hai đầu giúp đàn hồi và đưa van bi trở về vị trí khép lại.

Pneumatic Control Ball Valve được ứng dụng trong các đường ống hệ thống hiện nay

Van bi điều khiển khí nén là một trong những dòng sản phẩm mang tính cách mạng cho công trình công nghiệp hiện nay, giúp tăng tính linh hoạt và cơ động cho hệ thống. Các loại van này được ứng dụng rộng rãi trong các lĩnh vực sau:

• Van bi điều khiển khí nén được sử dụng để điều khiển luồng chảy trong quá trình xử lý nước, đảm bảo hiệu quả và an toàn cho quy trình xử lý.
• Van bi này đóng vai trò quan trọng trong việc điều chỉnh và kiểm soát luồng nước, đảm bảo nguồn nước được cung cấp đúng lượng và đồng đều.
• Dòng van này được sử dụng để điều khiển các quy trình trong sản xuất thực phẩm, bảo đảm sự an toàn và chất lượng sản phẩm.
• Van bi có vai trò quan trọng trong quá trình sản xuất, giúp kiểm soát luồng chảy và áp suất, đảm bảo quy trình diễn ra một cách hiệu quả.
• Van bi được sử dụng để kiểm soát luồng khí và gas trong các hệ thống dẫn động, đảm bảo hoạt động ổn định và an toàn.
• Van bi này được ứng dụng để điều khiển và kiểm soát luồng khí nén trong quá trình sản xuất và vận hành các thiết bị công nghiệp.
• Van bi khí nén được sử dụng để điều khiển luồng chất hóa học và tẩy rửa trong các quy trình công nghiệp, đảm bảo an toàn và hiệu quả.

Cách thức lựa chọn Pneumatic Control Ball Valve phù hợp

Việc lựa chọn van phù hợp là rất quan trọng để đảm bảo hiệu quả hoạt động của hệ thống. Do đó, cần phải thận trọng và cẩn thận trong quá trình này để đáp ứng mọi yêu cầu và tránh lãng phí chi phí.

Dưới đây là một số điểm cần lưu ý dựa trên kinh nghiệm thực tế:

• Phải xem xét môi trường làm việc và lựa chọn van phù hợp với môi chất đó.
• Thông số kỹ thuật của van phải vượt qua thông số hoạt động tối đa của hệ thống.
• Lựa chọn van phải dựa trên kinh phí đầu tư. Sản phẩm từ Đài Loan có thể phù hợp hơn cho thị trường Việt Nam.
• Đối với van thiết kế kết nối theo dạng mặt bích, việc lựa chọn đúng tiêu chuẩn mặt bích sẽ giúp việc lắp đặt và thay thế dễ dàng hơn.
• Hãy chọn sản phẩm chính hãng cho hệ thống. Sự chính hãng hay không của sản phẩm đóng vai trò quan trọng trong việc hoạt động của van và hệ thống lắp đặt.

Các lưu ý khi lắp đặt Pneumatic Control Ball Valve vào hệ thống đường ống

Lưu ý trước khi lắp đặt van vào hệ thống:

Trước khi tiến hành lắp đặt van bi khí nén vào hệ thống, cần lưu ý các điều sau:

• Đảm bảo rằng các đường ống để lắp đặt van bi khí nén đã được chuẩn bị trước, với kích thước và khoảng cách giữa hai mặt ống phù hợp với van bi khí nén. Hệ thống ống cũng cần có khả năng chịu được trọng lượng của van bi khí nén.
• Trước khi lắp đặt van, cần làm sạch hệ thống đường ống loại bỏ tạp chất và chất rắn có thể còn tồn đọng trong ống dẫn. Điều này giúp đảm bảo van hoạt động một cách hiệu quả và tránh các vấn đề tiềm ẩn.
• Trước khi thực hiện việc lắp đặt chính thức, hãy thử đóng mở van và kiểm tra xem nó hoạt động của van có được ổn định không có các vấn đề như van không đóng hết hoặc mở không hết. Điều này giúp đảm bảo tính linh hoạt và độ chính xác của van bi khí nén.

Quy trình lắp đặt van vào hệ thống:

Tiến hành lắp đặt van bi khí nén vào hệ thống bằng các bước sau đây:

• Đầu tiên, đặt miếng đệm gioăng giữa mặt bích và van bi khí nén. Điều này giúp tạo ra một kết nối chắc chắn và ngăn ngừa rò rỉ.
• Tiếp theo, hãy siết các bu lông trên mặt bích và van một cách đối xứng, tuần tự và đồng đều. Điều này đảm bảo mặt bích và van được kết nối một cách chắc chắn và an toàn.
• Sau khi lắp đặt van, hãy hoàn thiện hệ thống cung cấp khí nén cho van bằng cách kết nối bộ điều khiển khí nén. Điều này cho phép điều khiển và vận hành van một cách hiệu quả.
• Sau khi hoàn thành các bước trên, hãy tiến hành kiểm tra lại tổng thể của hệ thống để đảm bảo rằng mọi phần tử đã được lắp đặt đúng cách và hoạt động một cách ổn định.

Kiểm tra van trước khi đưa vào hoạt động chính thức:

Trước khi bắt đầu sử dụng van bi khí nén, hãy tiến hành các kiểm tra sau:

• Bật hệ thống cung cấp khí nén cho van và tiến hành kiểm tra đóng mở van liên tục. Đảm bảo rằng van hoạt động một cách linh hoạt và chính xác, mở và đóng mà không gặp trở ngại.
• Kiểm tra kỹ lưỡng các điểm kết nối giữa van bi khí nén và hệ thống ống dẫn để đảm bảo rằng không có rò rỉ khí nén xảy ra. Nếu phát hiện bất kỳ rò rỉ nào, hãy sửa chữa ngay lập tức để đảm bảo tính an toàn và hiệu suất của hệ thống.
• Sau khi hoàn thành kiểm tra và đảm bảo mọi yêu cầu được đáp ứng, van bi khí nén có thể được đưa vào hoạt động chính thức.

Địa điểm phân phối Pneumatic Control Ball Valve chính hãng, uy tín, chất lượng, giá tốt

Van bi điều khiển bằng khí nén là một loại van được sử dụng rộng rãi, có khả năng mở đóng nhanh chóng và đáp ứng tốt yêu cầu về tốc độ làm việc. Chúng hoạt động hoàn toàn tự động và đặc biệt an toàn cho người sử dụng.

Hiện nay, trên thị trường có nhiều loại van bi điều khiển khí nén với mức giá từ rẻ đến đắt. Tuy nhiên, chất lượng của những sản phẩm này chưa được kiểm chứng, do đó việc phân biệt hàng tốt và hàng kém, hàng chính hãng và hàng giả cũng gặp khó khăn.

Tìm kiếm van bi điều khiển khí nén không quá khó, nhưng để tìm được nhà cung cấp chuyên nghiệp, cung cấp các sản phẩm chính hãng và chất lượng cao, đồng thời đảm bảo bảo hành đầy đủ cho khách hàng là một việc không dễ dàng.

Chúng tôi, Công ty TNHH TM và XNK HT Việt Nam, là một nhà cung cấp hàng đầu về thiết bị công nghiệp nói chung và đặc biệt là van bi điều khiển khí nén tại thị trường Việt Nam. Tất cả sản phẩm mà chúng tôi cung cấp đều được đảm bảo bởi các giấy tờ CO, CQ, VAT, Parking List, nhằm đảm bảo nguồn gốc xuất xứ của sản phẩm và sự an tâm của khách hàng.

• Cam kết bảo hành chính hãng cho tất cả sản phẩm: Thời gian bảo hành chính hãng kéo dài lên đến 2 năm và đối với lỗi của nhà sản xuất, chúng tôi cam kết 1 đổi 1.
• Chúng tôi cung cấp đầy đủ kích thước và chất liệu phù hợp với các hệ thống công nghiệp tại Việt Nam hiện nay.
• Đội ngũ chuyên viên của chúng tôi sẵn lòng tư vấn giải pháp cho hệ thống và đề xuất các sản phẩm phù hợp, nhằm giúp khách hàng tiết kiệm và đạt được hiệu quả tốt nhất.
• Chúng tôi tuyệt đối không bán hàng nhái hoặc hàng kém chất lượng.
• Chúng tôi cung cấp đầy đủ các loại giấy tờ, đảm bảo yêu cầu về nguồn gốc và xuất xứ cho các đơn vị nhà thầu và CĐT.
• Chúng tôi hỗ trợ khách hàng với các vấn đề liên quan đến giao nhận, thanh toán và công nợ, đồng thời linh hoạt trong việc xử lý.
• Giao hàng nhanh chóng và hoàn tất thủ tục với tốc độ cao nhất khi khách hàng yêu cầu về tiến độ.

Báo giá Pneumatic Control Ball Valve

Nguồn gốc của sản phẩm đóng vai trò quan trọng trong việc xác định giá thành sản phẩm. Như đã được mô tả ở phần trên, tất cả các sản phẩm mà công ty chúng tôi cung cấp đều là hàng nhập khẩu trực tiếp từ nhà sản xuất chính hãng. Điều này đảm bảo rằng chúng tôi luôn cung cấp sản phẩm với giá thành rẻ nhất trên thị trường toàn quốc.

Tuy nhiên, giá thành của các dòng van và thương hiệu khác nhau sẽ có sự khác biệt. Để được báo giá chính xác và nhận được hỗ trợ giá tốt nhất tại thời điểm quan tâm, xin vui lòng liên hệ trực tiếp với chúng tôi. Chúng tôi sẽ cung cấp thông tin chi tiết và tư vấn theo nhu cầu của quý khách.

Báo giá van bi điều khiển khí nén Geko – XNK HT

Kích thước van bi cơ	Model khí nén	Giá thành VND
DN15	GK052	900.00
DN20	GK052	945.000
DN25	GK052	1.100.000
DN32	GK063	1.470.000
DN40	GK063	1.785.000
DN50	GK075	1.830.000
DN60	GK075	1.930.000

Bảng giá trên chỉ nên sử dụng để tham khảo, không nên sử dụng làm báo giá trực tiếp với khách hàng, ngoài ra bảng giá trên chưa bao gồm các chi phí vân chuyển và thuế VAT ( 10% ). Để nhận được báo giá chính xác và nhanh nhất vui lòng liên hệ trực tiếp với các nhân viên tư vấn thông qua hotline và zalo.
