Control valve là gì?

Control valve hay còn gọi là van điều khiển, là 1 dòng van có thể hoạt động tự động mà không cần đến sự can thiệp cơ học từ con người. Việc sử dụng control valves cho phép kiểm soát trực tiếp tốc độ dòng chảy và điều khiển các yếu tố như áp suất, nhiệt độ và mức chất lỏng trong hệ thống ống dẫn, bao gồm các loại dẫn nước, khí, hơi, xăng dầu, và hóa chất.

Van điều khiển thực chất là sự kết hợp của các loại van công nghiệp như van bi, van bướm, van cầu, và van dao. Được kết hợp với các bộ điều khiển tự động như bộ truyền dộng khí nén và bộ điều khiển điện. Valve Control có thể có hai trạng thái chính: đóng hoàn toàn và mở hoàn toàn, hoặc có thể điều khiển tuyến tính.

Công ty XNK HT Việt Nam hiện tại đang là đơn vị cung cấp các loại control valve từ Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Malaysia hàng đầu hiện nay. Chúng tôi cam kết cung cấp các sản phẩm chính hãng với mẫu mã đẹp, uy tín và chất lượng. Tất cả sản phẩm đều được bảo hành trong 12 tháng và đi kèm giấy tờ CO~CQ đầy đủ. Chúng tôi cũng hỗ trợ vận chuyển toàn quốc.

Thông số kỹ thuật chung control valve

• Kích cỡ: Từ DN15 đến DN1000.
• Vật liệu cấu tạo: Inox, đồng,gang, thép, nhựa…
• Áp lực: PN10, PN16,…
• Nhiệt độ sử dụng: Từ -10 độ C đến 300 độ C.
• Môi trường sử dụng: Môi trường chất lỏng, nước, khí, hơi, xăng, dầu, khí nén…
• Điện áp sử dụng: 24V, 220V hoặc 380V.
• Trạng thái đóng mở control valve: Dạng ON/OFF hoặc dạng tuyến tính.
• Dạng control valve: Điều khiển khí nén, điều khiển điện.
• Kiểu kết nối: Lắp mặt bích, kết nối ren, lug, kẹp water…
• Tiêu chuẩn mặt bích: Tiêu chuẩn ANSI, DIN, BS, JIS.
• Thời gian bảo hành: 12 tháng , 1 đổi 1 nếu có lỗi do nhà máy SX.
• Hàng: Luôn có sẵn với số lượng lớn.

Hình ảnh control valve

• Van cổng điều khiển điện

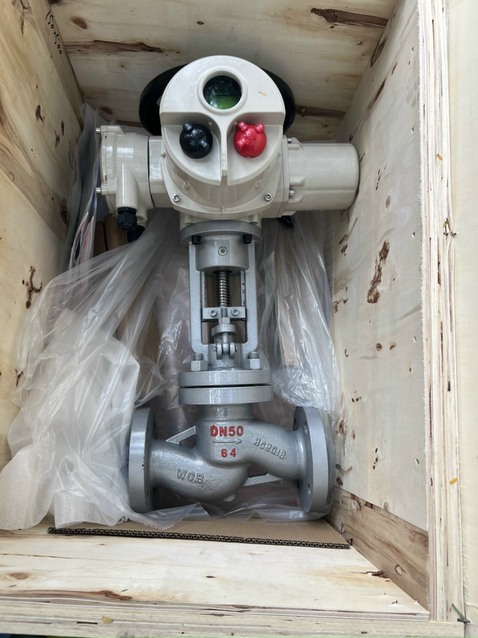

• Van cầu điều khiển điện

• Van bi điều khiển khí nén

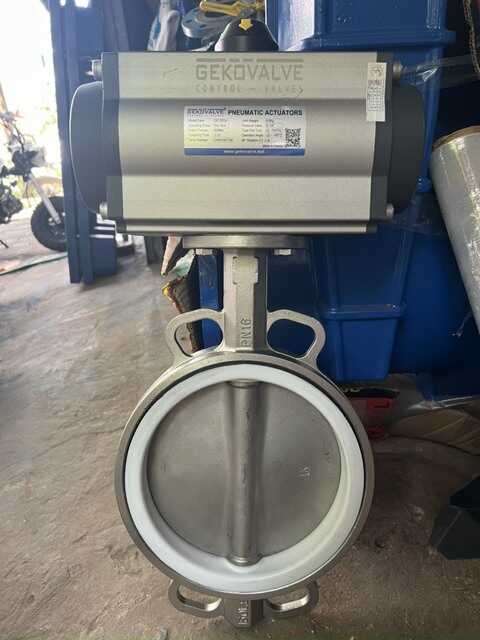

• Van bướm điều khiển khí nén

Ưu điểm và nhược điểm của control valve

Control valve là thiết bị được sử dụng phổ biến trong các đường ống công nghiệp hiện đại, với nhiều ưu điểm vượt trội giúp tăng hiệu quả hoạt động của hệ thống. Dưới đây cùng chúng tôi tìm hiểu về các ưu điểm và 1 số hạn chế của van điều khiển.

Ưu điểm control valve

• Điều khiển chính xác: Van điều khiển cho phép điều chỉnh chính xác lưu lượng, áp suất và các yếu tố khác trong hệ thống đường ống.
• Tính linh hoạt: Có thể được sử dụng phối hợp trong nhiều ứng dụng khác nhau trong hệ thống đường ống.
• Đáng tin cậy: Được sản xuất từ các vật liệu cao cấp và sử dụng công nghệ hiện đại, van điều khiển có độ tin cậy cao cho người sử dụng.
• Dễ sử dụng: Có thể sử dụng với các hệ thống điều khiển tự động hoặc thủ công, tùy thuộc vào các ứng dụng cụ thể.
• Hiệu suất cao: Được điều khiển tự động, van giúp tăng hiệu suất làm việc trong quá trình hoạt động sản xuất.
• Tuổi thọ lâu dài: Van được làm từ các vật liệu cao cấp có độ bền cao, giúp kéo dài tuổi thọ sử dụng của chúng.

Nhược điểm control valve

Tuy nhiên, bên cạnh những ưu điểm tuyệt vời đã được đề cập, van điều khiển cũng có một số nhược điểm đáng chú ý:

• Chi phí cao: So với các loại van thông thường, van  có chi phí đầu vào cao hơn đáng kể.
• Độ bền có thể bị ảnh hưởng: Vì van hoạt động dựa trên dòng điện và khí nén, vấn đề liên quan đến khí nén hoặc nguồn điện có thể ảnh hưởng đến hoạt động của van.
• Khó sửa chữa: Khi gặp sự cố, việc sửa chữa van thường khá khó khăn và thường phải được thực hiện bởi nhà cung cấp hoặc các chuyên gia có kinh nghiệm.

Vì vậy, mặc dù van điều khiển mang lại nhiều lợi ích, việc cân nhắc những nhược điểm này cũng là cần thiết khi áp dụng chúng vào các hệ thống công nghiệp.

Cấu tạo control valve

Van điều khiển có hai dạng chính: Điều khiển khí nén và điều khiển điện. Hãy cùng tìm hiểu về cấu trúc của từng loại sau đây:

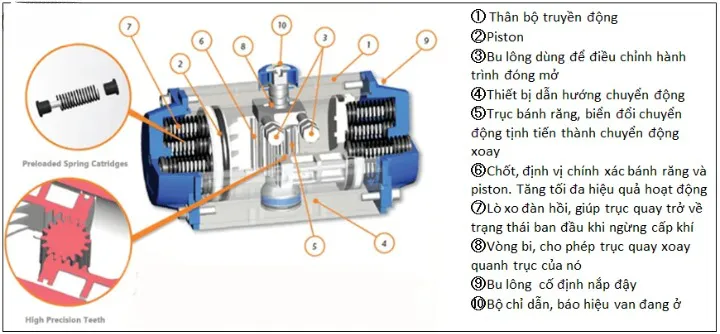

Van điều khiển khí nén

Van điều khiển khí nén có cấu trúc đơn giản, gồm các thành phần chính sau:

• Bộ điều khiển khí nén: Có hai loại, tuyến tính và ON/OFF.
• Thân van: Bao gồm nhiều loại van công nghiệp, được thiết kế với các vật liệu khác nhau như inox, gang, thép, nhựa và đồng. Van có thể được kết nối bằng ren, lắp mặt bích hoặc hàn…

Van điều khiển điện

Van điều khiển điện cấu tạo gồm hai thành phần chính:

• Bộ điều khiển điện (bộ điều khiển motor điện): Hoạt động với các mức điện áp khác nhau như 24V, 220V hoặc 380V.
• Thân van: Được làm từ nhiều vật liệu như inox, gang, thép, đồng, nhựa, và có nhiều kiểu dáng khác nhau.

Ứng dụng control valve

• Van điều khiển được sử dụng để điều chỉnh luồng nước trong các hệ thống cấp thoát nước trong các khu dân cư và cũng trong quá trình xử lý nước thải.
• Van được sử dụng trong các hệ thống cung cấp khí nén, điều chỉnh luồng hơi nóng, và quy trình lò hơi và nồi hơi.
• Van tụ động đóng mở được lắp đặt trong nhà máy, xưởng chế biến thực phẩm, dược phẩm, đồ ăn để điều chỉnh quá trình sản xuất và quản lý luồng chất lỏng, hơi, hoặc khí.
• Van được sử dụng để điều chỉnh luồng chất lỏng trong quá trình sản xuất các sản phẩm nước uống, nước giải khát, bia, rượu, sữa.
• Van điều khiển được sử dụng trong các hệ thống tưới tiêu cây trồng trong nông nghiệp và cũng trong quá trình cung cấp nước cho chăn nuôi sản xuất.
• Van được áp dụng trong các hệ thống dẫn nhiên liệu để kiểm soát luồng chất lỏng hoặc khí đi qua đường ống.
• Được sử dụng trong các nhà máy thủy điện và nhiệt điện để điều chỉnh luồng chất lỏng hoặc hơi trong quá trình sản xuất điện.
• Van được sử dụng trong các hệ thống PCCC để kiểm soát luồng nước, hơi hoặc khí.

Các loại control valve thông dụng hiện nay

Trong các hệ thống đường ống công nghiệp, có nhiều loại flow control valve khác nhau được sử dụng. Mỗi loại van này có đặc điểm và công dụng riêng. Dưới đây là một số loại van phổ biến được áp dụng hiện nay.

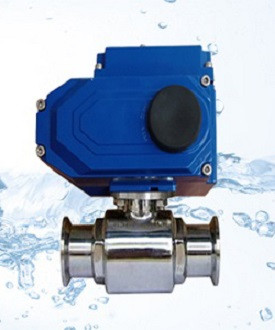

Electric control valve – van điều khiển điện

Electric control valve hay còn gọi van điều khiển điện là một loại van được sử dụng trong hệ thống đường ống công nghiệp để kiểm soát lưu lượng, áp suất, nhiệt độ và chất lượng của chất lỏng hoặc khí. Van này được điều khiển bằng điện, cho phép tự động hoá các quy trình trong các hệ thống như điều khiển nhiệt độ trong nhà máy, áp suất và xử lý nước.

Dựa vào cách thức điều khiển dạng van này có thể đóng mở tự động bằng cách sử dụng tín hiệu điện để điều khiển động cơ trong van. Điều này giúp đảm bảo sự chính xác và đáng tin cậy trong việc điều chỉnh lưu lượng và các thông số khác trong quá trình công nghiệp.

Van điều khiển điện có 2 dạng chính là điều khiển ON/OFF và điều khiển tuyến tính:

Van điều khiển điện ON/OFF

Van điều khiển điện ON/OFF là một loại van được thiết kế để kiểm soát dòng chất lỏng hoặc khí bằng cách hoàn toàn mở hoặc đóng theo tín hiệu điện được cung cấp. Với nguyên tắc hoạt động đơn giản, khi nhận được tín hiệu điện, van sẽ tự động thực hiện thao tác mở hoặc đóng tùy theo thiết kế.

Sự linh hoạt của loại van này cho phép chúng điều khiển nhanh chóng và chính xác luồng chất lỏng hoặc khí trong hệ thống. Với khả năng đáp ứng nhanh chóng và hiệu suất đáng tin cậy, van điện ON/OFF là một giải pháp lý tưởng cho các ứng dụng yêu cầu kiểm soát dòng chất lỏng hoặc khí một cách chính xác và linh hoạt.

Van điều khiển điện tuyến tính

Van điều khiển điện tuyến tình là một loại van linh hoạt, cho phép điều chỉnh mức độ mở và đóng dựa trên tín hiệu điện tuyến tính. Các van này được sử dụng rộng rãi trong các hệ thống đòi hỏi sự kiểm soát chặt chẽ về lưu lượng và áp suất.

Van điện tuyến tình giúp đảm bảo hoạt động ổn định và chính xác của hệ thống. Điều này cho phép người điều khiển tinh chỉnh lưu lượng và áp suất theo nhu cầu cụ thể, đảm bảo hiệu suất tối ưu và tiết kiệm năng lượng.

Với thiết kế thông minh và tính linh hoạt, van điện tuyến tình đáp ứng được các yêu cầu khắt khe của các ngành công nghiệp, từ xử lý chất lỏng cho đến quy trình sản xuất. Điều này làm cho chúng trở thành một phần quan trọng trong việc duy trì và kiểm soát hiệu quả hoạt động của hệ thống.

>Tìm hiểu thêm: Electric actuator là gì

Pneumatic control valve – van điều khiển khí nén

Van điều khiển khí nén là một loại van được sử dụng trong các hệ thống công nghiệp để điều khiển lưu lượng và áp suất của chất lỏng hoặc khí trong đường ống. Chúng hoạt động bằng cách sử dụng khí nén để điều khiển van. Khí nén được cấp đến piston trong van, và thông qua việc ép piston lại, van có thể được mở hoặc đóng tùy theo thiết kế.

Có hai dạng chính của van điều khiển khí nén: ON/OFF và tuyến tính. Van ON/OFF hoạt động như công tắc, chỉ có hai trạng thái là mở hoặc đóng. Trong khi đó, van tuyến tính có thể điều chỉnh lưu lượng và áp suất của chất lỏng hoặc khí theo một phương thức tuyến tính. Điều này cho phép điều khiển chính xác và linh hoạt hơn trong các quá trình công nghiệp.

Van khí nén điều khiển được sử dụng rộng rãi trong các nhà máy và hệ thống ống dẫn sử dụng khí nén. Chúng đóng vai trò quan trọng trong việc kiểm soát quá trình sản xuất và đảm bảo hiệu suất và an toàn của hệ thống.

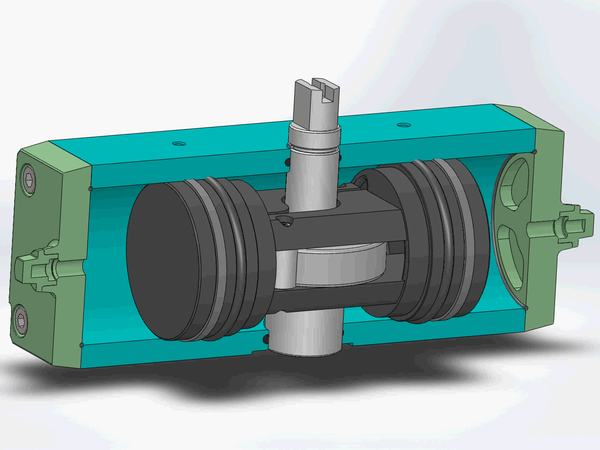

Van điều khiển khí nén tác động đơn

Van điều khiển khí nén tác động đơn, hay còn được gọi là tác động một lần, có thiết kế đặc biệt với lò xo được lắp ở hai đầu của piston. Khi khí nén được cấp vào, áp lực của nó đẩy hai đầu của piston ra ngoài và nén lò xo, tạo ra một momen xoắn tác động mở hoặc đóng thiết bị được lắp đặt.

Khi không còn cung cấp khí nén vào hệ thống van tác động đơn, áp lực của khí nén không đủ để vượt qua áp lực của lò xo. Kết quả là piston sẽ được đẩy trở về vị trí ban đầu, và momen xoắn tạo ra bởi piston sẽ ngược chiều so với khi có khí nén.

Van điều khiển khí nén tác động kép

Khác với dòng tác động đơn, van điều khiển tác động kép tức là tác động 2 lần mở và đóng để vận hành van. Khi ở trạng thái đóng khí nén được cấp vào cổng A sẽ giúp đẩy 2 piston tạo ra momen xoắn để mở van và ngược lại khi khí nén được cấp vào cổng B áp lực khí nén sẽ đẩy piston về phía ngược lại lúc này momen xoắn sẽ giúp đóng van.

Lựa chọn và lắp đặt Control valve

Lựa chọn control valve

Việc lựa chọn van điều khiển phù hợp cho hệ thống đường ống là một yếu tố rất quan trọng, vì nó trực tiếp ảnh hưởng đến hiệu suất và độ tin cậy của hệ thống điều khiển. Dưới đây là một số lưu ý cần chú ý trong quá trình lựa chọn van:

• Đầu tiên, cần xác định mục đích sử dụng, yêu cầu và chức năng cần thiết của van.
• Tiếp theo, nên nghiên cứu và tìm hiểu các thông số kỹ thuật của van sao cho phù hợp với hệ thống cụ thể mà bạn đang sử dụng.
• Dựa trên nhu cầu và các thông số của hệ thống ống, bạn có thể chọn loại van phù hợp nhất với hệ thống của mình, chẳng hạn như van cửa, van bi, van bướm, và nhiều loại khác.
• Trên thị trường có nhiều nhà cung cấp van, tuy nhiên, không phải đại điểm nào cũng đáng tin cậy và chất lượng. Trước khi mua, cần tìm hiểu kỹ về uy tín và chất lượng của nhà cung cấp.
• Trước khi mua, nên kiểm tra kỹ van để xem có bất kỳ lỗi nào hay không. Đảm bảo rằng van đáp ứng được các yêu cầu kỹ thuật và chức năng mà bạn đang tìm kiếm.

Các bước lắp đặt control valve

– Để lắp đặt van trên hệ thống đường ống, trước tiên cần xác định vị trí lắp đặt. Đồng thời, chuẩn bị các công cụ cần thiết cho quá trình lắp đặt.

– Trước khi tiến hành lắp đặt, hãy kiểm tra van để đảm bảo rằng nó còn nguyên vẹn và hoạt động tốt.

– Tiếp theo, kiểm tra đường ống và làm sạch sẽ để loại bỏ các bụi bẩn, cặn rác trước khi lắp đặt van.

– Sau đó, thực hiện lắp đặt van vào đường ống bằng cách hàn hoặc bắt bulong, tuỳ thuộc vào phương pháp lắp đặt cụ thể.

– Sau khi lắp đặt, hãy kiểm tra độ kín của kết nối để đảm bảo rằng van được kết nối với đường ống một cách kín kẽ, tránh bị rò rỉ trong quá trình sử dụng.

– Khi đã hoàn thành lắp đặt, hãy kiểm tra hoạt động của van. Nếu phát hiện bất kỳ vấn đề nào như hở, rung, thì cần khắc phục ngay và kiểm tra lại một cách kỹ lưỡng.

– Cuối cùng, sau khi van đã được đưa vào sử dụng, hãy thực hiện kiểm tra, bảo trì và bảo dưỡng định kỳ thường xuyên để đảm bảo rằng van hoạt động ở môi trường thuận lợi nhất.

Địa điểm cung cấp và báo giá control valve

Hiện nay, trên thị trường có rất nhiều địa điểm cung cấp và phân phối các loại van điều khiển. Tuy nhiên, tìm kiếm một địa điểm uy tín, chất lượng và phù hợp về giá cả không hề dễ dàng.

Với nhiều năm kinh nghiệm trong ngành và đã thực hiện nhiều công trình hệ thống đường ống khác nhau như hệ thống làm mát, hệ thống nước thải trong và ngoài khu đô thị, hệ thống đường ống thủy điện, đường ống dẫn dầu khí và các chất hóa học, chúng tôi – Công ty TNHH TM và XNK HT Việt Nam tự hào là một đơn vị cung cấp hàng đầu trên thị trường.

Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm chất lượng và đảm bảo sự hài lòng như van bi điều khiển khí nén, van bi điều khiển điện, van bướm điều khiển khí nén, van bướm điều khiển điện và nhiều loại sản phẩm khác.

Khi đến với chúng tôi, quý khách hàng sẽ không chỉ được hưởng các sản phẩm chất lượng với giá cả cạnh tranh nhất trên thị trường, mà còn được những ưu đãi sau:

• Chúng tôi có đội ngũ chuyên viên tư vấn giàu kinh nghiệm trong ngành, sẵn sàng giải đáp mọi thắc mắc liên quan đến sản phẩm và hệ thống đường ống của quý khách hàng mọi lúc.
• Tất cả sản phẩm của chúng tôi đều được bảo hành ít nhất 12 tháng và được đổi mới nếu có lỗi do nhà sản xuất trong quá trình sử dụng.
• Các sản phẩm của chúng tôi được nhập khẩu trực tiếp từ các thương hiệu nổi tiếng trên thế giới, có đầy đủ các giấy tờ liên quan và có thể truy xuất nguồn gốc sản phẩm.
• Chúng tôi có dịch vụ giao hàng nhanh trên toàn quốc, thời gian giao hàng từ 2-3 ngày. Đặc biệt, đối với các thành phố lớn như Hà Nội và TP.HCM, chúng tôi có chính sách ưu đãi về chi phí vận chuyển.

Chân thành cảm ơn quý khách hàng đã đọc và tham khảo thông tin của chúng tôi. Rất mong được hợp tác và đồng hành cùng quý khách hàng trong thời gian sắp tới. Xin chân thành cảm ơn!
