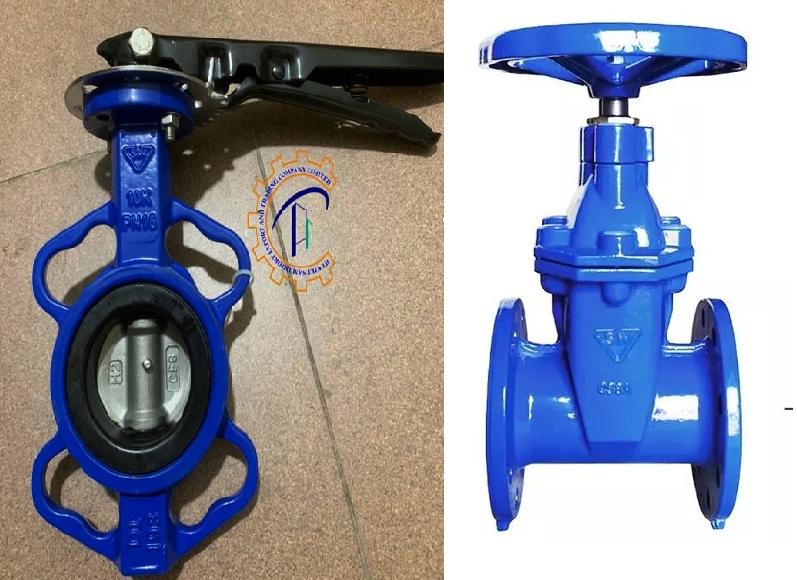

Sự khác biệt giữa van bướm và van cổng

Sự khác biệt giữa van bướm và van cổng là gì? Cách phân biệt van bướm và van cổng? Sau đây, chúng tôi sẽ chia sẻ các thông tin liên quan đến hai dòng van công nghiệp thông dụng này. Từ đó, so sánh những điểm giống và khác nhau giữa các loại van.

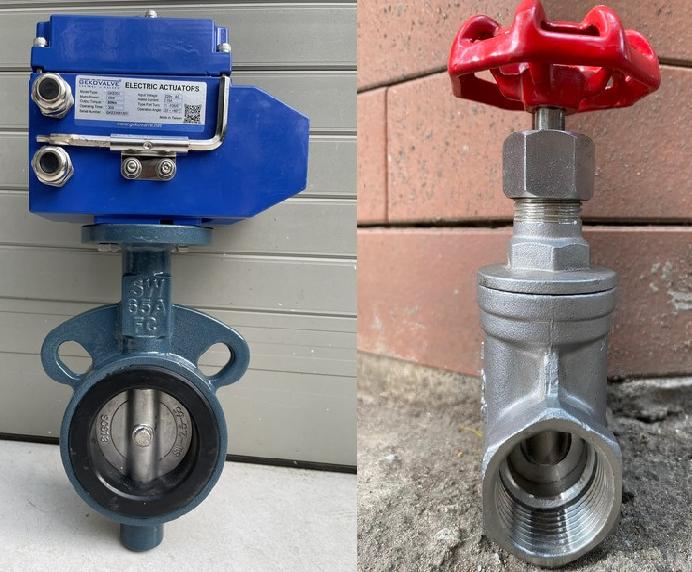

Sự khác biệt giữa van bướm và van cổng

Sự khác nhau giữa van cổng và van bướm được thể hiện một cách rõ ràng nhất là thông qua các đặc điểm về cấu tạo, nguyên lý làm việc, dải kích thước, trọng lượng, giá thành và ứng dụng cụ thể của từng loại.

Mời bạn theo dõi bài viết để xem van cánh bướm và van chặn khác nhau như thế nào nhé!

Xem thêm : So sánh van điện từ và van điện

Cấu tạo cửa van

1.Van bướm : Có cánh van thiết kế theo hình dáng tương tự cánh bướm, chu trình xoay của đĩa bướm tối đa 90 độ so với vị trí ban đầu. Khi van làm việc đóng mở lưu chất, cánh van xoay theo ý muốn người dùng và bị chi phối bởi sự điều khiển từ người vận hành.

Khi van đóng hay mở thì 100% đĩa bướm vẫn nằm trong đường ống –nằm trong dòng chảy và tiếp xúc trực tiếp với lưu chất.

2.Van chặn : cửa van dạng lưỡi dao, đóng mở lưu chất bằng cách nâng hạ xuống cửa van, nên nó còn được gọi là van cửa, van chặn chứ không chỉ với cái tên phổ thông là van cổng. So với van cánh bướm thì cửa van chặn có độ dày, chắc chắn và được gia công tỉ mỉ hơn đĩa bướm.

Theo như thiết kế cửa van, khi van mở, cửa van nâng lên và không tiếp xúc với lưu chất. Do đó, dòng lưu chất không bị thay đổi về áp lực, lưu lượng chảy khi đi qua van.

Nguyên lý làm việc

1.Van cửa : Van cửa hoạt động dựa vào bộ phận điều khiển, khi ta tác động làm xoay trục van. Trực tiếp làm trục van nâng lên hoặc hạ xuống, kéo theo sự di chuyển lên xuống của cửa van. Khác với cách đóng mở lưu chất của van bi hay van bướm là xoay từ 0 đến 90 độ quanh trục van. Thì van cửa lại di chuyển lên xuống theo một trục cố định.

Với cơ cấu làm việc như thế này, van thích hợp với mục đích sử dụng là ngăn chặn hoặc lưu thông dòng chảy ở mức tối đa.

Van chặn có bộ phận điều khiển là tay quay, bộ điều khiển động cơ điện hoặc truyền động khí nén (van cổng dao). Chúng không có loại dùng tay gạt, vì tay gạt không đảm bảo đủ lực trong quá trình thao tác đóng mở sản phẩm bằng tay – đây cũng là một điểm khác biệt so với van cánh bướm.

2.Van cánh bướm : Nguyên tắc hoạt động của sản phẩm là dựa vào quá trình xoay của đĩa van. Khi ta sử dụng các loại van cơ thao tác bằng tay hay van điều khiển hoạt động tự động thông qua bộ điều khiển thì đều có chức năng điều chỉnh trục van xoay.

Vì cánh bướm nối liền, gắn cố định với trục, do đó trục van cùng cánh bướm sẽ có mối liên hệ chặt chẽ với nhau. Nói một cách đơn giản là sự chuyển động của trục và đĩa van cánh bướm tỉ lệ thuận với nhau.

Nhờ cách vận hành và làm việc như thế này, van cánh bướm thích hợp cho các ứng dụng đòi hỏi đóng mở lưu chất nhanh, linh hoạt.

Van bướm có bộ phận điều khiển là tay gạt, tay quay vô lăng, bộ điều khiển điện, bộ điều khiển khí nén.

Kích thước

• Dải kích thước van đĩa bướm : DN50 – DN800, ngoài ra kích thước tối đa của nó trong khoảng giới hạn rộng có thể lên đến DN1500.
• Kích thước van chặn – van cửa : DN8 – DN500. Có loại lớn hơn tối đa lên đến DN1000, nếu khách hàng có nhu cầu sử dụng thì cần đặt trước ít nhất 7 ngày.

Trọng lượng

• Butterfly valve :có trọng lượng nhẹ hơn van cổng, van bi, van cầu, van giảm áp,… Nó có trọng lượng nhỏ, khối lượng nhẹ nhất trong tất cả các loại van công nghiệp có cùng kích thước và chất liệu sản xuất.
• Gate Valve : So với van cánh bướm thì van chặn có trọng lượng lớn hơn (so sánh hai sản phẩm van có cùng vật liệu và kích thước DN). Tuy nhiên, Butterfly valve không có kích thước nhỏ hơn DN50 còn gate valve lại có kích thước dưới DN50. Nên với các ống nhỏ thì lựa chọn van chặn vẫn là một sự lựa chọn hợp lý để giảm trọng lượng cho toàn hệ thống.

Giá thành

• Van cửa có giá cao hơn so với van bướm, do cấu tạo chắc chắn nên cần sử dụng nguyên vật liệu chế tạo và gia công nhiều hơn.
• Van cánh bướm có giá thành thấp hơn van cổng – gate valve, và thậm chí giá của nó còn cạnh tranh hơn cả van bi, van cầu,…

Ứng dụng – lắp đặt

1.Gate valve

• Được ứng dụng trong các hệ thống có độ cao, độ sâu lớn, chuyên dùng cho van cửa ty nổi do thiết kế trục van nổi lên giúp người sử dụng dễ dàng quan sát cửa van đóng mở.
• Van được lắp đặt tại những hệ thống đường ống ngầm, các hệ thống ở khu vực sông và thường dùng cho dạng lưu chất như nước, dung dịch, hóa chất,…
• Van cổng chủ yếu được lắp đặt với mục đích điều khiển đóng mở dòng chảy thông thường, không có chức năng điều tiết. Nó cũng có thể thay thế cho thiết bị van khóa ở đường ống.
• Gate valve chuyên sử dụng bên trong các hệ thống có lưu lượng dòng chảy lớn, áp lực cao và chịu mức nhiệt cao tốt.
• Van cửa lắp đặt với hệ thống bằng kiểu kết nối ren hoặc mặt bích.

2.Butterfly valve

• Với chức năng đóng mở môi chất linh hoạt, nhanh chóng cùng lợi thế về trọng lượng nhỏ gọn, chiểm ít không gian cài đặt nên chúng được ưu tiên ứng dụng tại các không gian nhỏ của hệ thống.
• Van này có độ kín đảm bảo hơn van chặn nên có thể sử dụng bên trong hệ thống khí như khí nén, khí gas,…
• Van cánh bướm góp mặt phổ biến trong hầu hết môi trường chất lỏng, bao gồm cả nước thường, nước sạch, nước chứa nồng độ muối, nước thải, nước cất,…
• Ngoài ra, nó cũng có thể tham gia vào các ứng dụng điều tiết lưu chất, với điều kiện là thông số về áp lực và nhiệt độ đều trong khoảng cho phép.
• Butterfly valve lắp đặt với hệ thống thông qua dạng kẹp wafer hoặc mặt bích và không có kiểu nối ren trong hay ren ngoài.
• Van cánh bướm còn được sử dụng để điều tiết dòng chảy còn van cửa thì không.

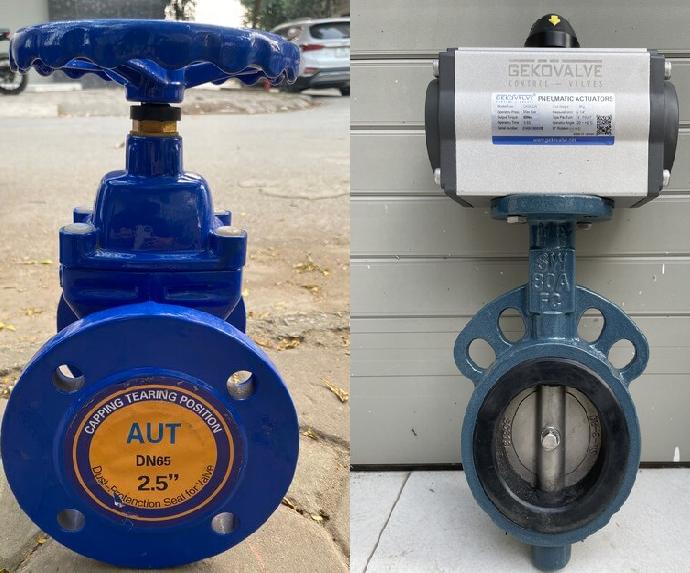

Kết luận sự khác nhau giữa van bướm và van cổng

Các điểm giống nhau của van bướm và van cổng

Mặc dù, giữa van cánh bướm và van chặn có rất nhiều điểm khác biệt, tuy nhiên chúng cũng có những điểm chung như :

• Đều thuộc dòng van 2 chiều – cho phép dòng chảy di chuyển tại đường ống theo cả hai hướng khác nhau.
• Đều có chức năng điều khiển lưu chất bằng cách đóng van – lưu chất bị chặn lại hoặc mở van – lưu chất được phép lưu thông.
• Vật liệu sản xuất của chúng là giống nhau, chỉ khác về thành phần bổ sung thêm, còn cơ bản vẫn làm từ một loại chất liệu cụ thể chung. Ví dụ như : inox, thép, nhựa, gang,…
• Kiểu lắp đặt : Van cánh bướm sẽ kết nối với hai mặt bích của đường ống có thể thông qua dạng kẹp hoặc lắp bích trực tiếp và van chặn cũng có khả năng liên kết với đường ống thông qua hai mặt bích.
• Chúng đều được sử dụng phổ biến tại các dự án, công trình, nhà máy, và lắp đặt ở các vị trí tương đương nhau. Có thể cài đặt bên trong đường ống các điểm xả với chức năng sử dụng là giống nhau.

Tìm hiểu về van bướm

Van bướm có tên tiếng anh là “Butterfly valve”, ngoài ra nó còn được gọi với nhiều cái tên khác như van đĩa, van cánh bướm, van đĩa bướm,… Chúng là một trong số các loại van công nghiệp được sử dụng phổ biến nhất trong thời điểm này.

Nhờ ưu điểm là cấu tạo đơn giản, đặc biệt là lợi thế về giá thành cạnh tranh càng giúp nó được nhiều khách hàng yêu thích và ưu tiên lựa chọn. Về hình dáng bên ngoài của nó, thoạt nhìn đĩa van khá giống với hình dáng cánh bướm, đĩa van cũng hoạt động tương tự cánh bướm là có khả năng di chuyển tối đa 1 góc 90 độ.

Xem thêm : Van tuyến tính là gì

Thông số kỹ thuật van bướm

• Kích cỡ van: DN50 – DN800
• Vật liệu sản xuất thân: Gang, thép, nhựa hoặc inox
• Thương hiệu bộ điều khiển: Geko , KBvalve…
• Vật liệu sx bộ điều khiển: Nhôm, hợp kim nhôm
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ cho phép: 0-200 độ C(tùy vào vật liệu sản xuất van và gioăng làm kín)
• Môi trường làm việc: Nước, xăng dầu, hóa chất, khí gas, hơi…
• Hãng sản xuất: Samwoo, ARV, Sanking, Hershey, Fit, …
• Xuất xứ: Hàn Quốc, Malaysia, Thổ nhĩ kì, Trung Quốc, Đài Loan,…
• Tình trạng hàng hóa: Luôn có sẵn
• Bảo hành: 12 tháng

Các loại van bướm phổ biến

Hiện nay, các loại van bướm được dùng nhiều nhất trong các dự án, nhà máy, công trình,… phải kể đến như :

• Van cánh bướm tay gạt
• Van cánh bướm tay quay
• Butterfly valve điều khiển điện
• Butterfly valve điều khiển bằng khí nén
• Van cánh bướm thân inox
• Van đĩa bướm thân gang cánh inox
• Van cánh bướm thân gang cánh gang
• Van bướm thép WCB
• Van cánh bướm vi sinh nối clamp
• Van đĩa bướm wafer
• Van bướm hai mặt bích

Giới thiệu van cổng là gì

Van cổng hay còn được gọi với nhiều cái tên khác như van cửa, van chặn, van dao,… nó là một trong những loại van sử dụng trong môi trường nước nhiều nhất.

Đĩa van hoạt động theo phương thẳng đứng, dùng tay quay vô lăng để điều chỉnh cửa van lên xuống. Thân van cũng có thể kết hợp thêm bộ điều khiển điện hoặc khí nén để hỗ trợ việc đóng mở tự động từ xa tiết kiệm sức lực và thời gian hơn.

Ưu điểm lớn nhất của gate valve là trong quá trình hoạt động là gần như không gây ảnh hưởng đến áp suất hệ thống. Nguyên nhân là khi van được mở hoàn toàn thì đĩa van không nằm trong dòng chảy của môi chất, vì vậy độ cản trở dòng chảy của van là rất nhỏ, sẽ không gây tụt áp hay giảm lưu lượng chất khi đi qua van.

Thông số kỹ thuật van cổng – van chặn

• Kích cỡ van: DN8 – DN500
• Thân van: Đồng thau ( Bronze, brass), thép, gang, inox, nhựa,…
• Đĩa van: Inox, gang, đồng,…
• Trục van: thép hợp kim hoặc inox.
• Gioăng làm kín: cao su hoặc teflon, epdm,…
• Kiểu lắp: nối ren, mặt bích
• Áp lực làm việc : PN10, PN12, PN16,PN25, PN40, PN63
• Nhiệt độ làm việc: max 250 độ C
• Môi trường làm việc: Nước sạch, khí nén, chất lỏng, các loại môi chất, hóa chất ăn mòn
• Thương hiệu : Kitz, Samwoo, Toyo Red and White, Miha,…
• Xuất xứ: Việt Nam, Hàn Quốc, Đài Loan, Nhật Bản,…
• Bảo hành: 12 tháng.

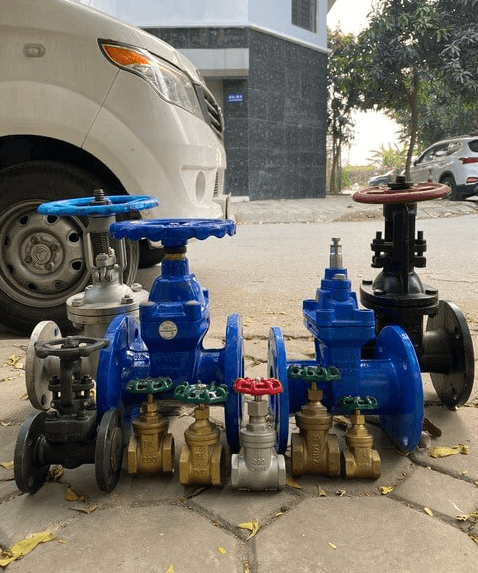

Phân loại van cổng

Van cổng góp mặt trong nhiều ứng dụng, nó đóng vai trò đặc biệt quan trọng trong ngành công nghiệp nước, bao gồm cung cấp nước sạch, xử lý nước thải và nhiều vấn đề liên quan khác. Tại thị trường Việt Nam, các loại van cổng phổ biến nhất có thể kể đến :

• Van cổng dao điều khiển khí nén
• Van chặn gang
• Van chặn inox
• Van chặn thép
• Van chặn đồng (chuyên sử dụng tại các ống có kích thước nhỏ)
• Van chặn nhựa (ít được dùng hơn so với van kim loại)
• Van cửa ty nổi tay quay
• Van cổng ty chìm tay quay
• Van cổng điều khiển bằng điện.

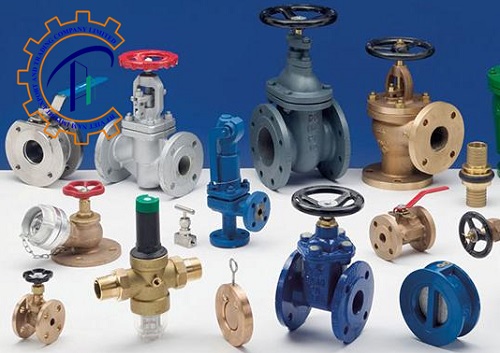

Địa chỉ cung cấp van bướm và van cổng chất lượng, giá ưu đãi
