Tìm hiểu về van bi điều khiển khí nén

Tìm hiểu về van bi điều khiển khí nén là tìm hiểu tất cả những thông tin, kiến thức liên quan đến sản phẩm. Nó bao gồm tìm hiểu định nghĩa van bi điều khiển bằng khí nén là gì? Công dụng, thông số, cấu tạo, nguyên lý hoạt động, ứng dụng, ưu nhược điểm, lợi ích khi dùng van bi điều khiển tự động bằng khí nén…

Van bi truyền động khí nén có tất cả bao nhiêu loại? Mỗi loại sẽ tương ứng với môi trường, hệ thống ống và điều kiện làm việc như thế nào? Để có thể tìm hiểu về van bi khí nén điều khiển một cách chi tiết, toàn diện nhất, mời bạn theo dõi bài viết sau đây của chúng tôi.

Bài viết này được tạo ra để giúp quý khách hàng hiểu hơn về sản phẩm van bi điều khiển khí nén của công ty HT Việt Nam chúng tôi. Mời bạn cùng đọc hiểu ngay nhé!



Tìm hiểu về van bi điều khiển khí nén là gì

Van bi điều khiển khí nén hay van điều tiết điều khiển bằng khí nén là tên gọi chung để chỉ một thiết bị chuyên dùng tại hệ thống đường ống dẫn, như đường ống tổng hay ống nhánh đều được. Nó có chức năng điều tiết lưu lượng dòng chảy của lưu chất thông qua cơ chế đóng mở quả bi bên trong thân van.

Cái tên này bắt nguồn từ các đặc trưng tiêu biểu của sản phẩm mà không thể lẫn lộn với bất kỳ loại van công nghiệp nào khác. Thứ nhất, nó có đặc điểm cấu tạo thân giống với van bi, thứ hai nó có thể vận dụng năng lượng khí nén vào điều khiển van tự động.

Nếu chỉ xét về hình thức bên ngoài với chức năng hoạt động chính của thiết bị, có lẽ nó không thể để lại quá nhiều ấn tượng cho bản thân bạn. Tuy nhiên, nếu bạn tìm hiểu về van bi điều khiển khí nén một cách toàn diện, chi tiết không bỏ qua các yếu tố nào, thì chắc chắn bạn sẽ có cái nhìn bất ngờ về nó.

Sau đây là các thông tin cụ thể hơn về dòng van công nghiệp này!

Xem thêm : van bướm SW

Công dụng van bi điều khiển khí nén

Dòng van chuyên dụng, phục vụ tại các hệ thống đường ống trong công nghiệp, nông nghiệp, khai thác tài nguyên,… Chúng có công dụng – chức năng như :

• Làm van điều tiết cho chính hệ thống.
• Điều tiết, chi phối lưu lượng, tốc độ, áp lực dòng chảy đáp ứng yêu cầu hệ thống và tuân theo ý muốn người vận hành.
• Nó có thể làm van khóa trong trường hợp bạn muốn lưu chất ngừng di chuyển.
• Nó tạo điều kiện cho dòng chảy lưu thông ổn định khi bạn mở bi van ở một góc phù hợp.
• Nó có đóng góp không nhỏ cho việc thúc đẩy hệ thống của bạn làm việc an toàn và bền bỉ trong một thời gian dài. Nhất là khi một phần nhỏ hệ thống của bạn xảy ra trục trặc thì van bi điều khiển khí nén đóng góp vào việc đảm bảo an toàn cho phần hệ thống còn lại.
• Đối với các hệ thống đảm nhận chức năng sản xuất, thì van bi này sẽ trở thành một phần quan trọng để đảm bảo rằng hệ thống luôn đáp ứng các yêu cầu về sản lượng.

Thông số kỹ thuật van bi điều khiển khí nén

1.Thông số kỹ thuật van bi điều khiển bằng khí nén Geko – Đài Loan

• Model bộ khí nén: GK032 – GK190
• Kích cỡ van: DN15 – DN300 (tùy nhu cầu sử dụng của khách hàng)
• Vật liệu thân: inox 304, inox 316, nhựa, gang, thép, đồng,…
• Bi van : nhựa (PVC, UPVC, CPVC), inox
• Nhiệt độ: 0 ~ 180 độ C
• Áp lực: PN16, PN25, PN40, PN63
• Áp lực khí nén ở đầu khí: 4~ 8bar
• Van bi có dạng 3 thân nên chịu áp lực lớn
• Kiểu lắp: ren – rắc co, hoặc mặt bích tiêu chuẩn.
• Điện áp solenoid : 220V, 24V (van điện từ đi kèm)
• Kiểu đóng mở van: Dạng ON/OFF hoặc dạng tuyến tính
• Hãng sản xuất: Geko Valve – Đài Loan
• Tình trạng hàng: Có sẵn, SLL, luôn sẵn sàng cung cấp cho quý khách
• Bảo hành 12 – 18 tháng
• Sản phẩm đầy đủ CO, CQ, chứng nhận chống hàng giả và nhiều giấy tờ hợp lệ chứng minh chất lượng đi kèm.
• Hỗ trợ vận chuyển, giao hàng trên toàn quốc.

2.Thông số kỹ thuật van bi điều khiển bằng khí nén KB – Hàn Quốc

• Quốc gia sản xuất : Hàn Quốc
• Thương hiệu : KB valve
• Dãi kích cỡ: DN8 – DN300
• Chất liệu sx thân van: Gang, inox, nhựa, thép…
• Chất liệu vỏ đầu khí: Hợp kim nhôm cao cấp đúc nguyên khối
• Sơn phủ tĩnh điện chống thấm nước và chống bám bụi
• Tiêu chuẩn: IP67
• Áp lực khí nén bộ điều khiển: 3 – 8 bar
• Kiểu điều khiển đóng mở: Tuyến tính, ON/OFF
• Kiểu kết nối: Nối ren, lắp bích, hàn kín.
• Áp lực điều khiển: PN10 – PN40
• Nhiệt độ làm việc: -5ºC đến 220ºC
• Môi trường lưu chất: Nước, nước thải, hóa chất, dầu, khí, hơi nóng…
• Bảo hành: 18 tháng
• Van bi điều khiển khí nén KB đầy đủ CO, CQ, chứng nhận chống hàng giả và nhiều giấy tờ hợp lệ chứng minh chất lượng đi kèm.
• Hỗ trợ vận chuyển, giao hàng nhanh trên toàn quốc, đúng thời hạn.

So sánh van bi điều khiển khí nén với van bi cơ (tay gạt, tay quay)

Nếu đặt van bi điều khiển khí nén với van bi cơ cùng lên bàn cân để so sánh thì ta sẽ nhận thấy những điểm giống và khác nhau giữa chúng.

1.Điểm giống nhau :

• Có cấu tạo thân giống nhau, đều sử dụng bi van được đục rộng bên trong để điều khiển lưu lượng lưu chất.
• Chất liệu sản xuất của chúng là tương đồng.
• Đều có khả năng đóng mở hoàn toàn và tuyến tính.
• Công dụng của chúng là như nhau : bao gồm điều tiết và đóng mở dòng chảy thông thường.
• Cơ cấu thân van của các loại sản phẩm là tương tự nhau, dù là van bi cơ hay van bi điều khiển tự động cũng đều phân thành nhiều loại như loại hai thân – 2 mảnh, 3 thân – 3 mảnh, 2 ngã, 3 ngã,…

2.Điểm khác nhau để phân biệt van bi điều khiển khí nén với van bi truyền thống tay gạt, tay quay

Mục so sánh	Van bi điều khiển khí nén	Van bi cơ
Cách vận hành	Cung cấp khí nén vào bộ điều khiển.	Thao tác thủ công tại tay gạt, tay quay.
Hệ thống sử dụng	Đường ống lưu lượng dòng chảy mạnh, áp lực cao.	Đường ống có lưu lượng dòng chảy nhỏ và trung bình, áp lực không lớn hơn PN16.
Áp lực làm việc	Max PN63	Max 16 bar
Nhiệt độ làm việc	Tối đa 220 độ C	Tối đa 150 độ C
Thời gian đóng mở van	Nhanh chỉ từ 1-3S	Thời gian đóng mở phụ thuộc vào thao tác của người điều khiển tay gạt, tay quay.
Giá thành	Giá thành cao hơn van bi cơ	Giá thành rẻ hơn van bi điều khiển tự động bằng khí nén
Khả năng điều khiển tự động, theo dõi từ xa	Cho khả năng vận hành, điều khiển và theo dõi từ xa, thông qua thiết bị truyền tín hiệu.	Không đáp ứng khả năng làm việc từ xa, bạn phải đến tận chỗ lắp đặt van đề điều khiển và theo dõi.

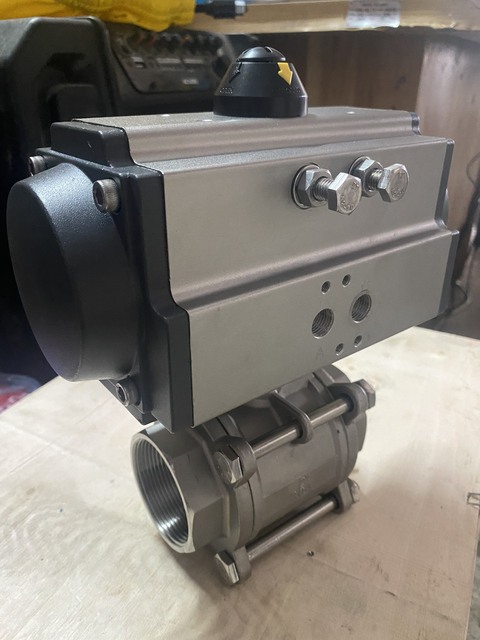

Nhận xét ưu & nhược điểm van bi truyền động khí nén

Bằng kinh nghiệm và hiểu biết của chúng tôi về sản phẩm, cùng với các phản hồi đánh giá khách quan của khách hàng trong quá trình dùng. Ta có thể đưa ra các nhận xét chính xác về điểm mạnh – điểm yếu của thiết bị này như sau:

Ưu điểm van bi điều khiển khí nén

Ưu điểm của van bi điều khiển khí nén là gì? Van bi điều tiết truyền động khí nén gồm những ưu điểm đáng chú ý như :

• Nó là một trong những trợ thủ đắc lực của con người đối với việc điều tiết lưu lượng dòng chảy ở hệ thống.
• Van có xuất xứ Hàn Quốc (Korea), Đài Loan (Taiwan) đều là các quốc gia chuyên về các thiết bị phục vụ công nghiệp tốt – hiện đại nhất hiện nay.
• Chúng được sử dụng nhiều trong các hệ thống, điều này là minh chứng cho thấy chất lượng, độ bền và hiệu quả thực tế sản phẩm rất tốt, được nhiều khách hàng tin tưởng lựa chọn.
• Nó đáp ứng nhiều môi trường có nhiệt độ cao, khắc nghiệt mà các sản phẩm van cơ không thể làm được.
• Bộ điều khiển khí nén sử dụng bộ piston thông qua hệ thống bánh răng truyền lực làm trục van bi quay, điều khiển van đóng mở tự động, nhanh chóng.
• Van bi điều khiển này có khả năng đóng mở nhanh, chỉ trong một thời gian ngắn hơn 10s có thể hoàn thành liên tiếp tất cả hai quá trình đóng và mở van.
• Sản phẩm được Công ty TNHH TM & XNK HT Việt Nam chúng tôi nhập khẩu trực tiếp từ nhà sản xuất, không qua bên thứ 3 nên đảm bảo giá thành luôn tốt nhất trên thị trường.
• Giá của van bi truyền động khí nén so với các dòng van điều khiển điện thì cạnh tranh hơn, nên sẽ giúp bạn giảm thiểu chi phí đầu tư hơn.
• Theo như khảo sát thực tế về van bi điều khiển tự động bằng khí nén chúng tôi đang cung cấp, gần như 100 % khách hàng hài lòng về sản phẩm.
• Chúng được phân ra thành nhiều loại, đa dạng kích thước, model, chất liệu, điều kiện làm việc, cơ cấu thân, kiểu thiết kế nên bạn có thể lựa chọn sản phẩm phù hợp một cách dễ dàng.
• Van sử dụng năng lượng khí nén an toàn, có sẵn trong tự nhiên nên không gây hại đến môi trường, con người. Cho nên có thể nhận định rằng đây đích thực là sản phẩm tốt, mang đến một nền kinh tế phát triển bền vững.

Nhược điểm van bi điều khiển bằng khí

Nhược điểm của van bi điều khiển khí nén là gì? Cùng giải đáp về câu hỏi ngay sau đây nhé!

• Giá thành đầu tư sản phẩm và các thiết bị, phụ kiện đi kèm khá phức tạp. Nên sẽ đòi hỏi thời gian và mức đầu tư kinh tế của bạn.
• Van bị giới hạn bởi kích thước DN300, bạn muốn sử dụng van cho các hệ thống ống kích thước lớn hơn cần đặt hàng trước từ 10 -14 ngày.

Ứng dụng có sự góp mặt của van bi điều khiển khí nén

Van bi điều khiển khí nén được đánh giá cao, cho nên việc nó góp mặt tại nhiều ứng dụng là điều dễ hiểu. Dưới đây là các ứng dụng thường gặp của sản phẩm :

• Chúng tham gia vào quá trình vận chuyển, điều tiết, xử lý lưu chất tại các hệ thống cấp thoát nước sạch, nước sinh hoạt cho chung cư cao tầng, hộ dân cư, khu đô thị…
• Van bi điều khiển khí nén được lắp đặt tại hệ thống xử lý nước thải, đóng vai trò quan trọng số 1 để đảm bảo hoạt động tại các nhà máy, khu công nghiệp, khu dân cư…
• Ứng dụng tiếp theo không thể bỏ qua khi tìm hiểu về van bi điều khiển khí nén là ứng dụng trong các nhà máy sản xuất thực phẩm, đồ uống, nước giải khát, bia, rượu, sữa… Tại đó ta có thể dùng đến van bi vi sinh, van bi inox 304 điều khiển khí nén,…
• Chúng góp phần tạo nên hệ thống dẫn động khí, gas, hệ thống truyền dẫn nhiên liệu, lọc hóa dầu, khí, xăng dầu…
• Ứng dụng tại các nhà máy xi măng, bột giấy, dệt, nhuộm, thức ăn chăn nuôi… thậm chí ngay trong các hệ thống tưới tiêu cây trồng nông nghiệp.

Cấu tạo van bi truyền động bằng khí nén

Cấu tạo của van bi điều khiển khí nén là gì? Không để bạn phải thắc mắc thêm nữa, dưới đây là phần giải đáp các câu hỏi cũng như vướng mắc về sản phẩm của bạn.

Một van bi điều khiển khí nén về cơ bản được chia thành 2 phần chính : Phần thân van bi cơ và bộ điều khiển (truyền động) bằng khí nén.

Phần thân van bi cơ

Thân van bi có thiết kế nhỏ gọn, hạn chế tối đa không gian lắp đặt, rất phù hợp với những đường ống có không gian và diện tích nhỏ hẹp. Từng bộ phận, chi tiết của van được sắp xếp và liên kết với nhau một cách chặt chẽ gồm thân van, trục van, bi van,…

Phần thân van bi này có thể được làm từ các loại vật liệu khác nhau như nhựa, gang, inox, đồng,… Thân van cũng chế tác đi liền với bộ phận kết nối theo các tiêu chuẩn và mục đích sử dụng riêng, như kết nối ren, nối rắc co, kết nối hai mặt bích, hàn kín,…

Nói chung, thân van bi cơ hay van bi điều khiển khí nén thì cũng được hình thành từ các bộ phận chính như sau :

• Thân van : Là phần bao xung quanh và bảo vệ các chi tiết khác khỏi tác động ngoại lực. Thân có nhiệm vụ liên kết các chi tiết thành 1 van cơ hoàn chỉnh, thân này có thể làm từ nhựa hoặc kim loại (tùy từng loại van).
• Trục van : Là nơi nhận lực momen xoắn từ bộ khí nén và truyền lực xuống bi van để đóng mở van.
• Bi van : Được gia công bằng cách sử dụng một viên bi kim loại hoặc nhựa, đục lỗ xuyên tâm theo kích thước tiêu chuẩn. Sao cho lưu chất có thể di chuyển một cách dễ dàng qua. Đồng thời khi van đóng, bi van cũng đảm bảo lưu chất bị ngăn chặn 100% không thể lưu thông qua bi van.
• Gioăng làm kín thân van : là một vòng tròn được làm bằng cao su tổng hợp, có tính dẻo dai và đàn hồi tốt. Nhờ có nó mà đảm bảo được rằng van luôn ở trạng thái kín hoàn toàn khi bi đóng.
• Ngoài ra còn một số chi tiết quan trọng khác góp mặt để hình thành nên thân van như: Vòng ôm, vòng đệm, bulong – đai ốc,…

Bộ điều khiển khí nén

Bộ điều khiển này có thiết kế tương tự dạng hình hộp chữ nhật, được sơn phủ bảo vệ bên ngoài là lớp vỏ hợp kim sơn tĩnh điện. Nhờ vậy, bộ truyền động khí có khả năng chống bám bụi, không bị oxy hóa, ăn mòn từ môi trường.

Thiết kế đầu khí nén đạt tiêu chuẩn IP67 về kháng nước, nên có thể lắp đặt ở rất nhiều các hệ thống khác nhau, gồm cả điều kiện trong nhà và ngoài trời.

Bộ điều khiển này được thiết kế tương ứng với 2 kiểu hoạt động là tác động đơn và tác động kép. Đặc biệt, nó có thể kết hợp thêm bộ tuyến tính để phục vụ tại các hệ thống yêu cầu điều tiết, đóng mở đa góc, linh hoạt.

Tuy nhiên, dù được sử dụng với mục đích và hoạt động theo nguyên tắc nào thì cấu tạo của một bộ điều khiển khí nén vẫn gồm các bộ phận sau :

• Thân, vỏ – nắp bộ truyền động khí.
• Bộ piston – thanh răng tạo momen xoắn.
• Trục bánh răng nằm giữa hai piston – Trục răng truyền lực momen xoắn.
• Ốc hãm – giới hạn hành trình.
• Giám sát hành trình – theo dõi góc đóng mở của van bi điều khiển khí nén.
• Lò xo đàn hồi (chỉ van bi điều khiển khi nén tác động đơn mới có).
• Ngoài ra còn một số chi tiết quan trọng khác, ví dụ như là các bulong, đai ốc, gioăng làm kín, khoang chứa khí nén, cửa cung cấp khí, cửa thoát khí nén,…

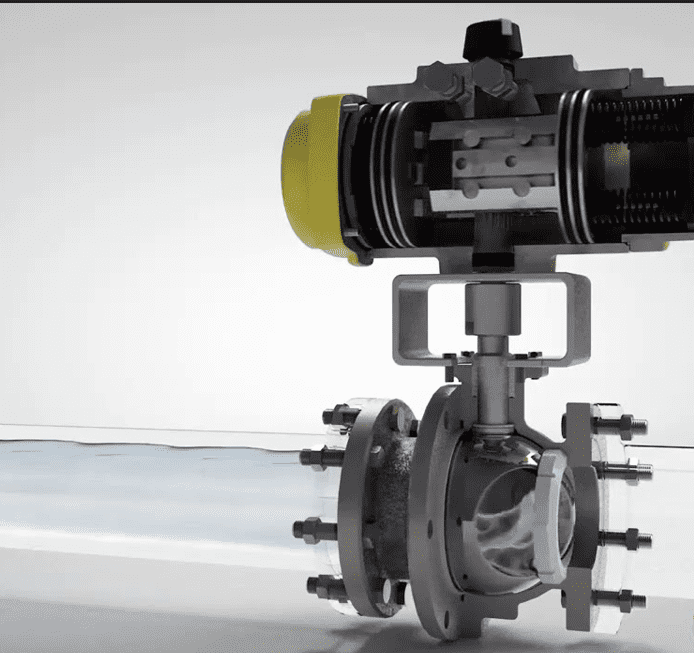

Van bi khí nén hoạt động theo nguyên lý nào

Như đã giới thiệu ở trên, van bi điều khiển khí nén hoạt động dựa trên cơ chế điều khiển bằng cách cung cấp năng lượng khí nén cho bộ truyền động. Mỗi loại tác động và kiểu đóng mở cũng tuân theo một nguyên lý riêng.

Nhưng nhìn chung, mỗi một nguyên lý đều hướng tới mục đích là đóng mở van. Sau đây, chúng ta cùng tìm hiểu rõ hơn về cách thức vận hành và làm việc của từng loại nhé!

1.Van bi điều khiển khí nén tác động đơn

Khi ta cấp khí vào bộ điều khiển khí nén, khí đi vào khoang chứa , tạo ra áp lực. Áp lực khí nén này lớn hơn so với lực đàn hồi của lò xo bên trong bộ piston. Dẫn đến 2 piston và lò xo 2 đầu bị ép lại di chuyển về 2 phía trái ngược nhau. Tạo momen xoắn  cấp lực cho trục van xoay và làm mở van.

Khi ta ngừng cấp khí, áp lực bên trong bộ điều khiển bị mất đi, lò xo trở về trạng thái ban đầu, đẩy bộ piston về vị trí cũ. Lúc này, trục van xoay ngược trở lại, bi van đóng, dẫn đến van bi điều khiển khí nén đóng lại.

Do đó, nó được gọi là tác động đơn vì ta chỉ cần thực hiện một hành động (1 lần) cấp khí duy nhất mà có thể điều khiển van hoạt động ở cả hai quá trình là mở và đóng.

2.Van bi điều khiển khí nén tác động kép

Nó hoạt động dựa vào việc ta cung cấp áp lực khí nén 2 lần cho chu trình thực hiện đóng van và mở van.

Ví dụ, van đang ở trạng thái đóng, ta cấp khí lần 1 là để mở van. Lúc này, khí nén đi vào, sinh ra áp lực đẩy 2 piston – thanh răng về 2 phía, tách chúng ra xa nhau. Trực tiếp tạo momen xoắn, truyền lực xuống trục làm bi van xoay chuyển 90 độ, từ đó van mở.

Khi bạn muốn làm van đóng lại, hãy cấp khí nén vào khoang bên ngoài của đầu khí. Áp lực sẽ ép đưa 2 piston, trục bánh răng về vị trí đóng ban đầu. Dẫn đến trục van cùng bi van xoay ngược lại góc 90 độ so với lần cấp khí trước.

3.Van bi điều khiển khí nén tuyến tính

Khác với kiểu đóng mở On/ Off gồm hai cách làm việc thông qua hai kiểu tác động là tác động đơn và tác động kép. Thì dòng van bi truyền động khí nén tuyến tính sử dụng cơ chế đóng mở tuân theo các cấp tín hiệu lần lượt từ 4 – 20 mA để điều chỉnh bi van xoay, tương ứng với các góc làm việc khác nhau.

Tín hiệu 4mA – đóng hoàn toàn

Tín hiệu 8mA – mở 25%

Tín hiệu 12mA – mở 50%

Tín hiệu 16mA – mở 75%

Tín hiệu 20mA – mở hoàn toàn



Phụ kiện, thiết bị đi kèm van bi điều khiển khí nén

Để van bi điều khiển khí nén có thể hoạt động hiệu quả, phát huy tất cả những ưu điểm, mang lại tối đa lợi ích cho khách hàng và luôn đảm bảo được độ bền, tính an toàn. Ta thường sử dụng chúng kèm theo các thiết bị, phụ kiện hỗ trợ như : công tắc hành trình, bộ tuyến tính (dùng riêng cho van điều khiển khí nén tuyến tính), van điện từ khí nén, bộ lọc,…

Dưới đây, là một vài thông tin cơ bản, mô tả chung về các phụ kiện này!

Công tắc hành trình

Đối với riêng van bi điều khiển khí nén có sử dụng bộ truyền động khí nén xuất xứ từ Đài Loan, mang thương hiệu Geko Valve. Công tắc hành trình này chính là hai ốc hãm, nằm bên ngoài đầu khí. Nếu với các dòng van bi điện sẽ có công tắc nằm bên trong, thì công tắc ở van điều khiển khí lại được đặt bên ngoài.

Nó mang đến nhiều lợi ích cho bạn trong việc kiểm soát giới hạn đóng mở của van, trong trường hợp bạn muốn cài đặt van đóng mở theo một hành trình mới.

Bộ điều khiển tuyến tính

Được trang bị dành riêng cho van bi điều khiển khí nén tuyến tính. Lúc này, bộ tuyến tính làm nhiệm vụ chính là nhận tín hiệu cấp từ 4 – 20mA để điều khiển hoạt động van đóng mở theo nhiều góc khác nhau. Mỗi cấp tín hiệu sẽ đại diện cho một góc đóng hoặc mở cố định.

Nếu ta coi chu trình mở 0 đến 90 độ là 100%, thì góc đóng là 0% tương ứng với cấp tín hiệu 4mA. Cứ lần lượt như vậy, 4mA – góc 0% – đóng hoàn toàn, 8mA – mở 25%,… cho đến 20mA – mở 100%- cửa bi van nằm cùng chiều với đường ống – van mở hoàn toàn ở góc 90 độ.

Van điện từ khí nén

Hầu hết được lắp đặt đi kèm với bộ điều khiển khí nén. Van điện từ này có tác dụng điều tiết khí nén đi vào bộ điều khiển. Nó giúp tăng độ bền và tính chính xác trong việc cung cấp lượng khí thích hợp đến đầu khí. Nhờ có van điện từ này, bạn có thể dễ dàng điều chỉnh khí nén cấp hoặc ngưng một cách nhanh chóng, rất tiết kiệm thời gian và công sức.

Lưu ý, van điện từ khí nén này hoạt động cần kết nối điện áp là 24v hoặc 220v.

Tiêu âm – giảm thanh

Chỉ nghe qua cái tên, bạn đã hiểu ít nhất đến 80% về mục đích sử dụng của nó. Đây được xem là phụ kiện đi kèm khá quan trọng của van bi truyền động khí nén. Tiêu âm giúp giảm tiếng ồn tạo ra trong quá trình xả khí nén, hỗ trợ giảm thiểu ô nhiễm tiếng ồn bên trong hệ thống xuống mức thấp nhất.

Dây dẫn – ống dẫn khí

Ống dẫn này giúp vận chuyển, truyền tải khí nén từ bình chứa khí nén (thiết bị cấp khí tổng) đến bộ điều khiển của van bi. Ống này được thiết kế đặc biệt, có khả năng chịu áp suất cực tốt. Dây dẫn khí là phụ kiện không thể thiếu đối với van bi điều khiển khí nén và tất cả các loại van công nghiệp khác sử dụng năng lượng khí nén.

Bộ lọc khí nén

Bộ lọc khí nén là thiết bị trung gian, có công dụng kết nối hay liên kết các thiết bị khí nén với thiết bị tách nước. Nó giúp đảm bảo nguồn khí nén luôn đạt tiêu chuẩn chất lượng để cung cấp cho cả quá trình sản xuất.

Ngoài ra, bộ lọc này cũng hỗ trợ duy trì áp suất của hệ thống luôn luôn ổn định, tạo điều kiện cho các máy móc, chi tiết luôn ở trạng thái làm việc tốt nhất.

Giới thiệu các loại van bi điều khiển khí nén

Van bi điều khiển khí nén được đánh giá cao và sử dụng phổ biến tại các đường ống, tương ứng với nhiều ứng dụng phong phú. Nếu không tìm hiểu sâu về sản phẩm này, có lẽ sẽ có rất nhiều người nhầm tưởng rằng chỉ một sản phẩm duy nhất mà có khả năng ứng dụng tại đa dạng hệ thống khác nhau.

Trên thực tế, van bi điều khiển khí nén này được phân ra thành nhiều sản phẩm, nhiều chủng loại, kích thước, mẫu mã, model, chất liệu,… Và không để bạn phải băn khoăn thêm nữa, tiếp theo bài viết sẽ giới thiệu chi tiết về từng sản phẩm thuộc dòng van bi điều khiển bằng khí nén.

Các dòng van bi điều khiển khí nén nhập khẩu

Nhắc đến van bi điều khiển khí nén nhập khẩu, ta không thể bỏ qua những sản phẩm đến từ các quốc gia và thương hiệu sản xuất danh tiếng như :

• Van bi điều khiển khí nén Geko – Đài Loan
• Van bi truyền động khí nén KB – Hàn Quốc

Van bi điều khiển khí nén tuyến tính

Van bi điều khiển khí nén tuyến tính là dòng van điều khiển tự động đóng mở đa góc nhờ bộ truyền động khí nén kết hợp với bộ tuyến tính. Nó sử dụng nguồn tín hiệu analog 4-20mA để điều chỉnh đầu khí hoạt động trực tiếp và gián tiếp điều chỉnh bi van xoay theo ý muốn người vận hành.

Thiết bị này tiện lợi và tích hợp thêm một số tính năng nổi trội, cho phép người quản lý có thể theo dõi tình trạng đóng mở của van bi. Nhờ bộ tuyến tính có khả năng báo tín hiệu về tủ điện hoặc trung tâm điều khiển, thiết bị thông minh kết nối từ xa,…

Van bi truyền động khí nén tuyến tính thường được dùng trong các ứng dụng liên quan mật thiết đến các môi trường như : nước, khí nén, khí gas, hóa chất, các chất ăn mòn như xăng dầu,…







Van bi điều khiển khí nén On/Off

Van bi điều khiển khí nén On/Off được lắp đặt trong hệ thống nhằm mục đích điều khiển lưu lượng dòng chảy thông qua 2 quá trình là đóng hoặc mở lưu chất tối đa.

Nếu với các dòng van cơ truyền thống việc bạn thao tác bằng tay sẽ mất thời gian và công sức thì giờ đây bạn đã khắc phục được 2 điểm bất lợi đó. Chỉ cần một thao tác điều khiển từ xa bằng cách bật tắt thiết bị cấp khí cho bộ điều khiển là bạn có thể dễ dàng thay đổi trạng thái làm việc của van chỉ mất từ 1-3s.

Ngoài ra, dòng van này còn rất tiện lợi ở chỗ nếu bạn muốn đóng mở van bi nhiều góc hơn thì có thể kết hợp thêm bộ tuyến tính, như vậy thiết bị của bạn có thể chuyển đổi sang một loại van đóng mở lưu chất linh hoạt hơn.

Thêm nữa, độ bền của van bi điều khiển on/off đươc đánh giá cao hơn van điều khiển tuyến tính vì hạn chế sự mài mòn tốt hơn.

Phân loại van bi điều khiển khí nén theo cách kết nối

Nếu dựa vào đặc điểm – khả năng liên kết (kết nối) của van bi điều khiển khí nén để phân chia chúng ra thành từng loại cụ thể, ta sẽ có từng loại sản phẩm như sau :

• Van bi điều khiển bằng khí nén kết nối ren trong.
• Van bi truyền động bằng khí nén kết nối ren – rắc co.
• Van bi điều khiển khí nén hai mặt bích.
• Van bi truyền động bằng khí nén hàn kín.
• Van bi vi sinh điều khiển khí nén nối clamp.

Phân loại van bi truyền động khí nén theo vật liệu thân

Van bi điều khiển khí nén được chế tạo – sản xuất từ đa dạng các loại nguyên vật liệu khác nhau như nhựa, inox, gang, thép, đồng,… Ta có :

• Van bi điều tiết truyền động khí nén nhựa CPVC.
• Van bi nhựa UPVC điều tiết điều khiển khí nén.
• Van bi inox 201 điều khiển khí nén.
• Van bi inox 304 truyền động khí nén.
• Van bi điều khiển khí nén inox 316.
• Van bi điều khiển bằng khí nén thân gang.
• Van bi thép wcb điều khiển khí nén.

Phân loại van bi điều khiển khí nén theo cơ cấu thân

Dòng van bi được đánh giá là có đa dạng chủng loại, mẫu mã, kiểu thiết kế, cơ cấu thân phong phú hơn rất nhiều so với các dòng van công nghiệp khác. Chỉ ở dòng van điều tiết – Ball valve này ta mới biết đến khái niệm một thân, 2 thân, 3 thân, 2 ngã, 3 ngã chữ L, 3 ngã chữ T,…

Xét theo cơ cấu thân, ball valve (van bi) có thể chia thành nhiều loại như :

• Van bi điều khiển khí nén 1 mảnh – 1 thân
• Van bi điều khiển khí nén 2 mảnh – 2 thân
• Van bi điều khiển bằng khí nén 3 mảnh – 3 thân
• Van bi truyền động bằng khí nén 2 ngã
• Van bi truyền động bằng khí nén 3 ngã chữ L
• Ball valve điều khiển khí nén 3 ngã chữ T

Làm sao để lắp đặt van bi điều khiển khí nén chính xác

Đối với dòng van điều tiết này, muốn công việc lắp đặt diễn ra thuận tiện, nhanh chóng, dễ dàng, mang đến độ chính xác, khả năng chống rò rỉ đáng tin cậy. Bạn có thể tham khảo phương pháp lắp đặt gồm các bước sau :

• Bước 1 : Kiểm tra van xem có những cặn bẩn, ba via, bụi bẩn tích tụ bám trên phần ren kết nối hoặc phần mặt bích của van không? Nếu phát hiện thấy, bạn cần loại bỏ chúng, vì chúng có thể làm hư hỏng bề mặt kết nối, các gioăng làm kín gây ra tình trạng rò rỉ.
• Bước 2 : Tiến hành vệ sinh trước lắp đặt, gồm vệ sinh đường ống, vệ sinh toàn bộ van, vệ sinh vị trí lắp đặt,… Bạn có thể sử dụng các loại hóa chất tẩy rửa chuyên dụng để cọ sạch các chất bám bẩn cứng đầu. Sau đó, ta có thể sơn phủ nhẹ lớp chống bám bẩn, chống rỉ sét lên trên bề mặt đã vệ sinh.
• Bước 3 : Kiểm tra lại hệ thống, vị trí nối van trục tiếp, xem xét lại vết cắt trên ống đã đạt tiêu chuẩn để lắp đặt hay chưa?
• Bước 4 : lắp đặt van điều tiết với hệ thống ống dẫn lưu chất. Trong quá trình lắp đặt bạn cần chú ý : thứ nhất, cố định 2 đầu của đường ống với van, định hướng vị trí lắp van trước. Thứ hai, chú ý đến chiều của dòng chảy và không gian lắp đặt van. Thứ ba, sử dụng dụng cụ và thao tác lắp đặt chuẩn.
• Bước 5 : kiểm tra van kỹ lưỡng sau lắp đặt, gồm cả kiểm tra vị trí – kiểu kết nối, kiểm tra hệ thống nối ống dẫn khí nén đến bộ điều khiển, kiểm tra khả năng làm việc của van,…

Phương pháp bảo dưỡng van bi điều khiển khí nén cho độ bền cao

Đối với thiết bị van chưa sử dụng thì cần được bảo quản tại nơi khô ráo, ít bị chịu ảnh hưởng từ độ ẩm, ẩm mốc,… Bạn nên bọc kín các sản phẩm để tránh việc oxy hóa xảy ra tại bề mặt van, gây loang nổ không đều màu ở thân van.

Các sản phẩm van điều khiển hay van cơ truyền thống khi bảo quản tại kho, dù chưa sử dụng trực tiếp nhưng cũng sẽ bị ảnh hưởng theo thời gian. Tiêu biểu là bộ phận gioăng làm kín, các lớp gioăng cao su này có thể xảy ra hiện tượng đóng rắn, mắc kẹt phần quả cầu – bi van dẫn đến không thể vận hành được van.

Do đó, không khuyến cáo quý khách hàng mua van để sẵn mà chưa sử dụng. Trong trường hợp bắt buộc phải đặt mua van trước thì cần có phương pháp bảo quản thích hợp.

Đối với các sản phẩm van điều khiển khí nén – ball valve đã và đang được sử dụng, bạn có thể tiến hành bảo trì bảo dưỡng chúng theo cách sau :

• Thường xuyên kiểm tra định kỳ thiết bị, để tránh việc tắc nghẽn làm gián đoạn quá trình hoạt động của van.
• Chú ý đến việc bôi trơn giữa trục van và thân van, tránh để các bộ phận bị khô dầu, sẽ dẫn đến van làm việc thiếu linh hoạt và không đảm bảo hiệu suất.
• Chú ý đến chi tiết gioăng làm kín, kiểm tra và thay thế các lớp gioăng theo thời gian làm việc để tránh việc rò rỉ xảy ra.
• Nên tham khảo về thời gian khuyến cáo bảo trì van định kì, thông thường từ 3- 6 tháng một lần.
• Một trong những cách bảo trì van hiệu quả chính là sử dụng và vận hành sản phẩm đúng cách, đúng mục đích, đúng tính năng, đúng áp lực định mức, nhiệt độ làm việc, môi trường sử dụng.



Nơi cung cấp van bi điều khiển khí nén số 1 miền Bắc

Trên thị trường hiện nay, không khó để bạn có thể tìm mua van bi điều khiển bằng khí nén. Tuy nhiên, việc lựa chọn đúng đơn vị cung cấp hàng chuẩn nhập khẩu, chất lượng cao, độ bền tốt, đầy đủ giấy tờ co cq, bảo hành 12 tháng là việc khiến nhiều khách hàng cần đắn đo kỹ lưỡng.

Xin được giới thiệu với quý khách hàng, Công ty TNHH TM & XNK HT Việt Nam – là một trong những đơn vị hàng đầu trong lĩnh vực xuất nhập khẩu các sản phẩm, thiết bị van vòi, van công nghiệp, thiết bị đo lường, phụ kiện ngành nước,…

Vì vậy, bạn cần tìm hiểu về van bi điều khiển khí nén hoặc đặt mua sản phẩm, vui lòng liên hệ với số Hotline hiển thị trên Website công ty chúng tôi để được tư vấn, hỗ trợ bởi nhân viên Công ty.

Rất mong được hợp tác và đồng hành cùng quý khách hàng trong thời gian sớm nhất. Xin trân trọng cảm ơn!



Các tìm kiểm liên quan có thể bạn đang quan tâm :

Van bi điều khiển điện mặt bích

Van bi điều khiển khí nén

Van điều khiển bằng khí nén là gì

Van điều khiển khí nén

Van bi điều khiển điện

Van màng điều khiển bằng khí nén

Van dù điều khiển khí nén

Van điện từ khí nén

Van khí nén là gì

Tác động của van bi điều khiển khí nén là gì

Lựa chọn van bi điều khiển khí nén là gì
